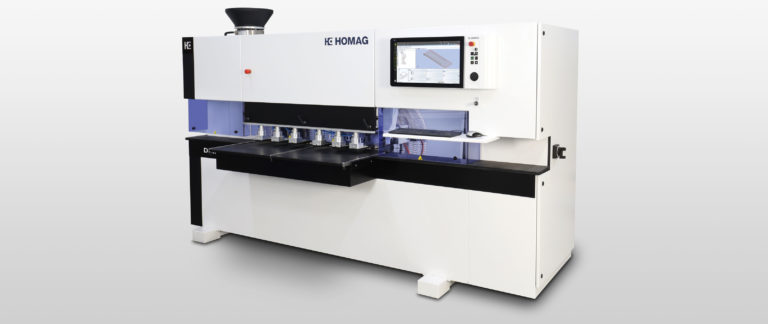

Сверлильный и шкантозабивной станок с ЧПУ HOMAG DRILLTEQ D-510
Задать вопрос ведущему специалисту:
+7 (495) 199-79-79 Узнать цену Скачать
cnc-drilling-dowel-inserting-machine-DRILLTEQ-D-510-en.pdf
+7 (495) 199-79-79 Узнать цену Скачать
cnc-drilling-dowel-inserting-machine-DRILLTEQ-D-510-en.pdf
DRILLTEQ D-510 | |
Длина заготовки [мм] | 20–1250 |
Ширина заготовки [мм] | 20–800 |
Толщина заготовки [мм] | 10–80 |
Вход для сжатого воздуха [дюйм] | R 1/2“ |
Сжатый воздух [бар] | мин. 7 |
Общая потребляемая мощность [кВт] | ок. 7 |
Патрубок для подключения к системе аспирации [мм] | Ø 120 |
Общая масса станка [кг] | ок. 1600 |
Комплексная обработка в зоне у края заготовки
Как в качестве отдельного станка, так и в сочетании с обрабатывающим центром с ЧПУ DRILLTEQ D-510 выполняет комплексную высокоточную обработку в зоне у края заготовки, выполняя операции сверления, установки шкантов и фрезерования.
(Сверлильный и шкантозабивной станок с ЧПУ ABD 210)
Преимущества
Технические особенности
- Более удобное управление оборудованием и предотвращение ошибок при укладке заготовок благодаря оптической светодиодной системе помощи оператору intelliGuide Basic (опция)
- Гибкие возможности транспортировки деталей благодаря опускаемым среднему и боковым упорам
- Места для 4 или менее заготовок
- Горизонтальное сверление — до 5 сверлильных шпинделей с возможностью включения по отдельности, для выполнения высокоточной обработки
- Вертикальное сверление — до 5 сверлильных шпинделей с возможностью включения по отдельности, расположенных с шагом 32 мм, диаметр сверления до 35 мм
- Горизонтальное фрезерование — высокопроизводительные, надежные, зарекомендовавшие себя на практике фрезерные шпиндели мощностью 3,6 кВт с ходом подачи до 80 мм дают возможность выполнять фрезерование внутренних полостей (напр., Tiomos H, Salice Air, гнездо под замок и т.д.)
- Вертикальное фрезерование — высокопроизводительные, надежные, зарекомендовавшие себя на практике фрезерные шпиндели мощностью 3,6 кВт дают возможность выполнять фрезерную обработку торцевых сторон заготовки (напр., Clamex)
- Установка дюбелей — клеевая форсунка с регулируемым дозированием клея и устройством контроля расхода клея
- Установка фурнитуры — возможность применения индивидуальных решений для установки фурнитуры и петель (напр., муфт, эксцентриков, Cabineo и т.д.)
- Инструмент для установки шкантов с регулируемой клеевой форсункой и устройством контроля расхода клея
- Безопасная автоматическая подача стандартных шкантов с помощью вибротранспортера
