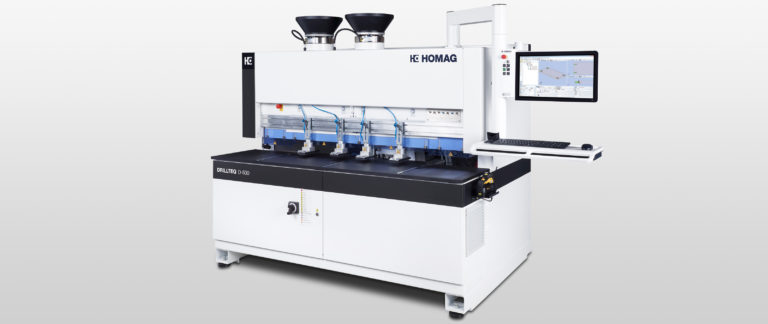

Сверлильный и шкантозабивной станок с ЧПУ HOMAG DRILLTEQ D-500
Для сверления и установки шкантов под вашим полным контролем
Как в качестве отдельного станка, так и в сочетании со станками с ЧПУ, применяющими технологию нестинга, DRILLTEQ D-500 выполняет две конкретные задачи: сверлит отверстия и устанавливает шканты. И все это — с недостижимой ранее эффективностью. Компактное дополнительное оборудование для продуманной организации вспомогательных рабочих операций на вашем производстве.
(Сверлильный и шкантозабивной станок с ЧПУ ABD 260)
Преимущества
Технические особенности
- Более удобное управление оборудованием и предотвращение ошибок при укладке заготовок благодаря оптической светодиодной системе помощи оператору intelliGuide Basic (опция)
- Гибкие возможности транспортировки деталей благодаря опускаемым среднему и боковым упорам
- Места для 4 или менее заготовок
- Максимальная точность обработки при горизонтальном сверлении и установке шкантов благодаря 3 включаемым по отдельности сверлильным шпинделям, расположенным с шагом 32 мм
- 3 вертикальных сверлильных шпинделя, расположенных с шагом 32 мм, для сверления отверстий разного диаметра — до 35 мм
- Боковые упоры с пневматическим устройством опускания и ручным управлением с помощью переключателя
- Малошумный и компактный клееподающий насос низкого давления
- Инструмент для установки шкантов с регулируемой клеевой форсункой и устройством контроля расхода клея
- Безопасная автоматическая подача стандартных шкантов с помощью вибротранспортера
| DRILLTEQ D-500 | Модель 1 + 3 | Модель 2 + 4 |
|---|---|---|
| Длина заготовки [мм] | 20 – 1250 | 20 – 2800 |
| Ширина заготовки [мм] | 20 – 800 | 20 – 800 |
| Толщина заготовки [мм] | 10 – 80 | 10 – 80 |
| Вход для сжатого воздуха [дюйм] | R 1/2“ | R 1/2“ |
| Сжатый воздух [бар] | мин. 7 | мин. 7 |
| Общая потребляемая мощность [кВт] | ок. 7 | ок. 7 |
| Патрубок для подключения к системе аспирации [мм] | Ø 80 | Ø 80 |
| Общая масса станка [кг] | ок. 1600 | ок. 2200 |
 |
 |
 |
 |
 |
 |
 |
 |
