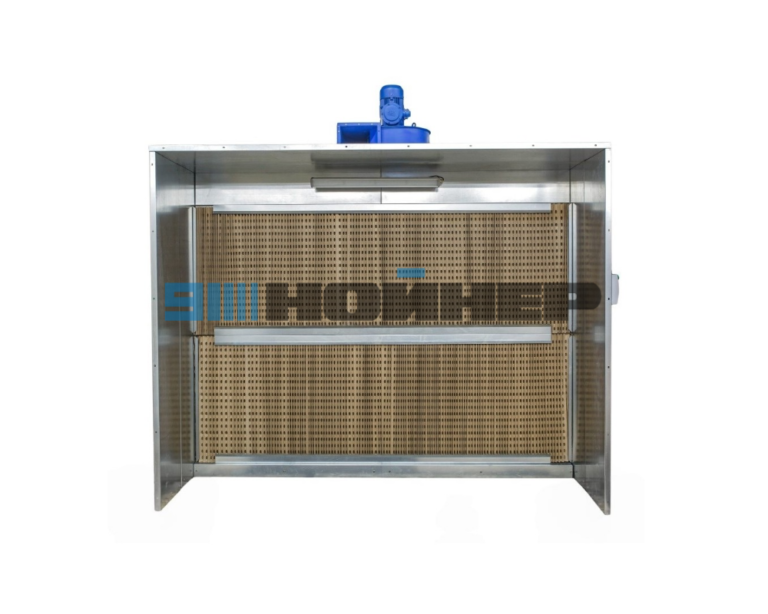

Окрасочная кабина с сухой фильтрацией 3 м
Окрасочная кабина с сухой фильтрацией 3 м предназначена для очистки удаляемого воздуха и организации рабочей зоны при нанесении лакокрасочных материалов методом воздушного распыления. Кабина улавливает окрасочный аэрозоль и помогает создавать необходимые санитарно-гигиенические условия на покрасочном участке. Исполнение подходит для мебельных, дверных, столярных и деревообрабатывающих производств — для окраски фасадов МДФ, дверей, панелей, столешниц и других изделий подходящих размеров.
Рабочая длина — 3000 мм, производительность вытяжки — 7500 м³/ч, площадь фильтрации — 6 м², мощность вентилятора — 2,2 кВт. Воздух последовательно проходит две ступени сухой фильтрации. Кабину можно дополнить боковыми стенками, регулированием вентилятора, взрывозащищённым освещением, потолочным приточным пленумом и приточной установкой.
Другие исполнения
Преимущества окрасочной кабины
Пришлите размеры окрашиваемых изделий и помещения — проверим размер кабины и необходимое дополнительное оборудование.
Цена в карточке указана за базовую комплектацию; боковые стенки, освещение, пленум и приточная установка заказываются отдельно. Гарантия — 12 месяцев. Срок поставки — 5 рабочих недель после поступления авансового платежа. Организуем доставку по России.
Для каких производств подходит
Исполнение 3000 мм предназначено для производственных покрасочных участков, где изделия окрашиваются вручную методом воздушного распыления и требуется организованный отвод окрасочного аэрозоля.
- мебельные производства — фасады МДФ, детали корпусной мебели, столешницы;
- производство межкомнатных дверей и дверных полотен;
- столярные производства — изделия из массива и шпона;
- деревообрабатывающие предприятия — детали из МДФ, ДСП, древесины и шпона;
- другие производства, где применяется ручное нанесение ЛКМ распылением.
Технические характеристики
| Модель | 3000 |
| Рабочая длина | 3000 мм |
| Производительность | 7500 м³/ч |
| Площадь фильтрации | 6 м² |
| Вентилятор | ВЦ 14-46 |
| Мощность | 2,2 кВт |
| Уровень шума | 83 дБ |
| Длина × ширина | 3000 × 1040 мм |
| Высота | 2410 мм |
| Высота с электродвигателем | 3230 мм |
| Масса | 320 кг |
Габаритный чертёж
| Длина | A | B | C | H |
| 3000 мм | 3000 мм | 1040 мм | 3230 мм | 2410 мм |
Как работает сухая фильтрация
В рабочей зоне вытяжным вентилятором во взрывозащищённом исполнении создаётся разрежение. Воздух с окрасочным аэрозолем направляется к всасывающей панели и последовательно проходит две ступени очистки.
Первая ступень — лабиринтный бумажный фильтр.
Он предназначен для улавливания крупных частиц окрасочного тумана. Пылеёмкость фильтрующего материала — до 18 кг/м².
Вторая ступень — объёмный стекловолокнистый фильтрующий материал с переменной плотностью по глубине слоя.
Он используется для улавливания более мелких частиц. Пылеёмкость материала — до 5 кг/м².
Особенности конструкции
- Высокая пылеёмкость фильтрующего материала: переменная плотность по глубине слоя позволяет накапливать загрязнения по объёму материала.
- Равномерный воздушный поток: перфорация за фильтрами выравнивает скорость воздуха по площади всасывающей панели.
- Взрывозащищённый вытяжной вентилятор: устанавливается на крыше кабины.
- Двухступенчатая очистка: отдельное улавливание крупных и более мелких частиц окрасочного аэрозоля.
- Возможность регулирования вентилятора: дополнительный регулятор позволяет изменять производительность и напор, в том числе компенсировать рост сопротивления по мере загрязнения фильтров.
- Дооснащение: конфигурацию можно дополнить элементами для организации рабочего места и приточного воздуха.
Базовая комплектация
- Всасывающая панель без боковых стенок и крыши.
- Вентилятор, устанавливаемый на крыше кабины, во взрывозащищённом исполнении.
- Шкаф управления освещением с возможностью подключения вытяжного вентилятора с электродвигателем N=4 кВт.
- Фильтры
- Монтажный комплект
Оборудование поставляется в разборном виде. Требуется сборка и подключение.
Дополнительное оборудование
Дополнительное оснащение выбирается под размеры изделий, помещение, применяемые ЛКМ и организацию воздухообмена на покрасочном участке.
Реализованный покрасочный комплекс
Посмотрите, как покрасочные кабины используются в составе комплексного решения:
камера избыточного давления 8×10 м для производства межкомнатных дверей
с двумя зонами окраски, отдельной зоной сушки, приточной и вытяжной вентиляцией,
водонаполненными полами и системой управления.
Как подобрать кабину под производство
Чтобы проверить, подходит ли рабочая длина 3000 мм и определить необходимое оснащение, желательно сообщить:
- максимальную длину, ширину и высоту окрашиваемых изделий;
- что планируется окрашивать — фасады, двери, панели, мебельные или столярные детали;
- используемые лакокрасочные материалы;
- примерную интенсивность работы участка;
- размеры помещения и высоту потолка;
- существующую систему приточно-вытяжной вентиляции;
- нужны ли боковые стенки, освещение, регулирование вентилятора и потолочный пленум.
Окрасочная кабина на производстве
Оснащение покрасочного участка
Для ручной окраски участок можно дополнить оборудованием для удобного размещения, поворота и перемещения изделий.
Для окраски дверных полотен и других крупноформатных деталей.
Для размещения и перемещения окрашенных деталей на производственном участке.
Преимущества заказа в НОЙНЕР
Нужна покрасочная кабина с сухой фильтрацией 3 м?
Пришлите размеры окрашиваемых изделий и помещения. Проверим исполнение 3000 мм, необходимое дополнительное оборудование и подготовим счёт или коммерческое предложение.
Частые вопросы
Для каких изделий подходит окрасочная кабина длиной 3 м?
Исполнение используется для покраски мебельных фасадов, дверей, панелей, столешниц, столярных и других изделий. Подходящий размер кабины определяется по максимальным габаритам окрашиваемой детали и организации рабочего места.
Какая производительность у окрасочной кабины 3000 мм?
Для исполнения 3000 мм указана производительность 7500 м³/ч, площадь фильтрации 6 м² и мощность вентилятора 2,2 кВт.
Можно ли заказать боковые стенки, освещение и приточный пленум?
Да. Для этой серии предусмотрены боковые стенки, регулирование числа оборотов вентилятора, взрывозащищённое освещение, потолочный пленум и приточная установка без подогрева.
Чем сухая кабина отличается от кабины с водяной завесой?
В сухой кабине окрасочный аэрозоль улавливается сменными сухими фильтрующими материалами. В кабине с водяной завесой используется водяная система очистки. Подходящий вариант зависит от применяемых ЛКМ, интенсивности работы и организации покрасочного участка. Смотрите также окрасочные кабины с водяной завесой.
