Камера избыточного давления 8×10 м для покраски межкомнатных дверей
Реализованный проект: камера избыточного давления 8×10 м для покраски межкомнатных дверей
Камера избыточного давления для покраски межкомнатных дверей 8×10 м, реализованная НОЙНЕР на производстве в Московской области. Комплекс включает две зоны окраски, отдельную зону сушки, водонаполненные полы, приточную и вытяжную вентиляцию, систему управления, монтаж и пусконаладочные работы.
Реализованный проект в цифрах
6 000 000 ₽ с НДС — стоимость именно этого реализованного проекта. Это не фиксированная текущая цена камеры 8×10 м. Новая система рассчитывается индивидуально под размеры помещения, изделия, ЛКМ, требуемую производительность и состав оборудования.
Лизинг покрасочного комплекса
Реализованный проект стоимостью 6 000 000 ₽ с НДС был приобретён с использованием лизингового финансирования через Интерлизинг. Для нового проекта НОЙНЕР также может подготовить расчёт поставки оборудования в лизинг.
Финансирование этого проекта
Данный комплекс был профинансирован через лизинговую компанию Интерлизинг.
Преимущество лизинга
Лизинг позволяет запустить проект без единовременного вывода всей суммы из оборота предприятия.
Для нового объекта
Подготовим расчёт оборудования и, при необходимости, отдельно просчитаем вариант поставки в лизинг.
Покрасочная камера для дверей: задача проекта
Для производства межкомнатных дверей требовалось организовать отдельный технологический участок для нанесения лакокрасочных материалов и последующей сушки изделий. В проект объединили две зоны окраски, отдельную зону сушки, ограждающие конструкции, приточную и вытяжную вентиляцию, воздухораспределение, освещение и систему управления.
Зона окраски
Два покрасочных поста с кабинами длиной 4000 мм с водонаполненными полами 3×4 м и потолочной подачей воздуха.
Зона сушки
Отдельная технологическая зона для размещения окрашенных изделий, с собственным вентилятором и угловыми колоннами.
Фото реализованной камеры

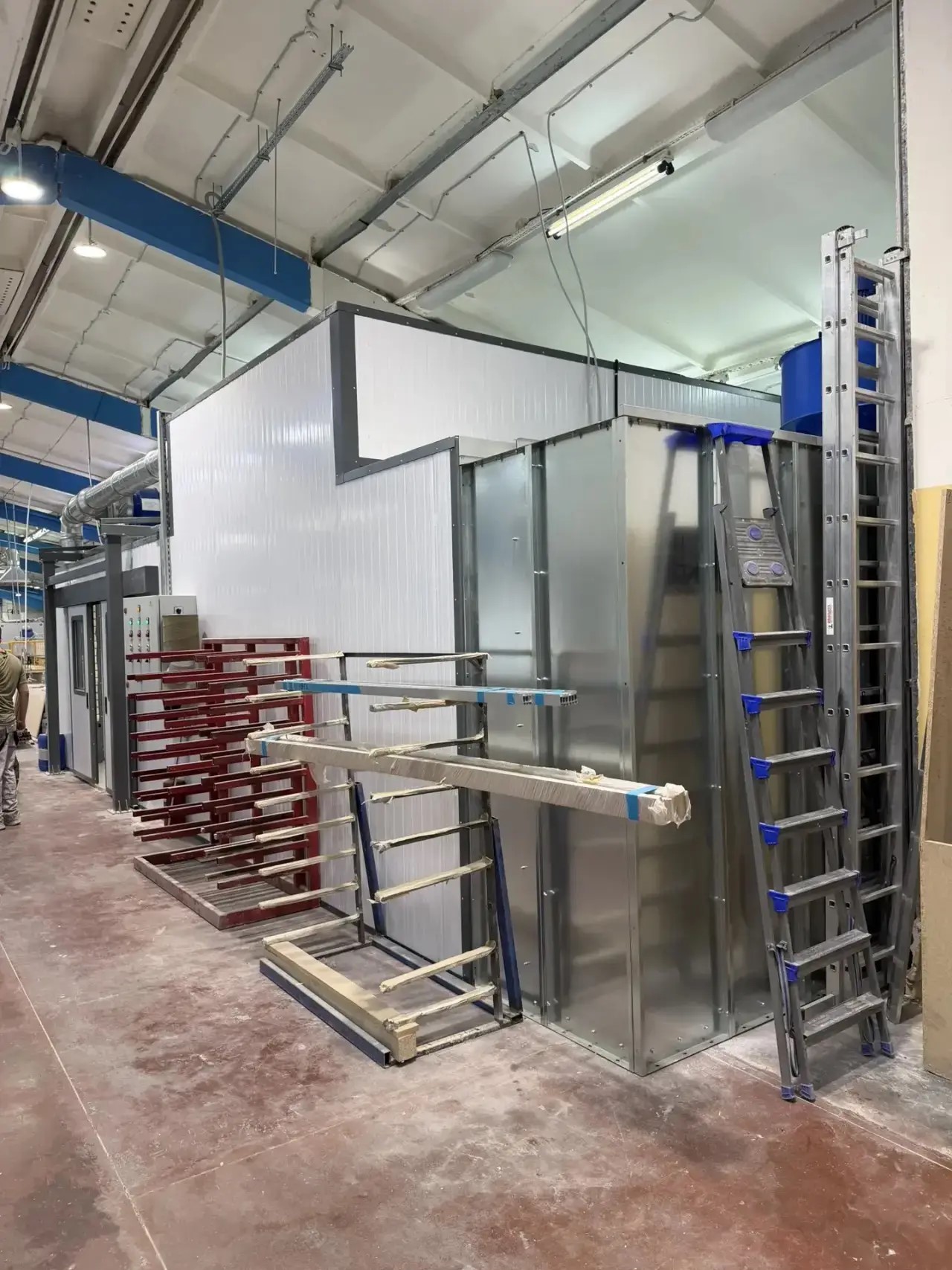

Все фотографии сделаны на реальном объекте. Они показывают устройство комплекса, отдельные технологические зоны, вентиляцию, освещение и систему управления.
Комплектация камеры 8×10 м
Ниже приведена фактическая комплектация этого объекта. Для нового проекта состав оборудования рассчитывается заново под технологию производства.
| Оборудование / конструкция | В реализованном проекте |
|---|---|
| Покрасочные кабины | 2 шт., длина 4000 мм, 5,5 кВт |
| Ограждающие конструкции | PIR-сэндвич-панели 50 мм, 206 м² |
| Освещение | 32 светодиодных взрывозащищённых светильника, 4500 К |
| Водонаполненный пол | 2 шт., 3×4 м, H150 мм |
| Приточный пленум зон окраски | 24 м² |

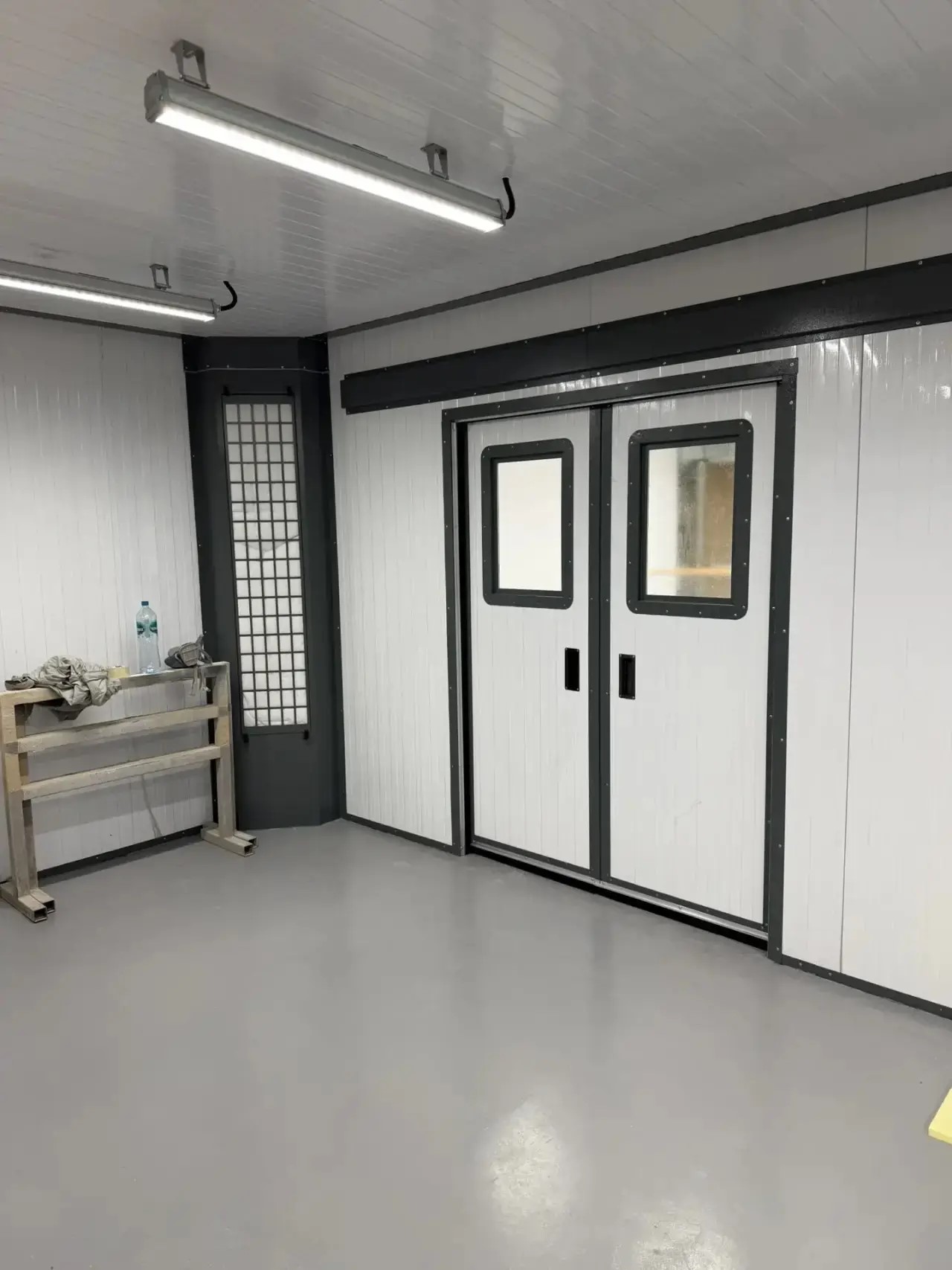

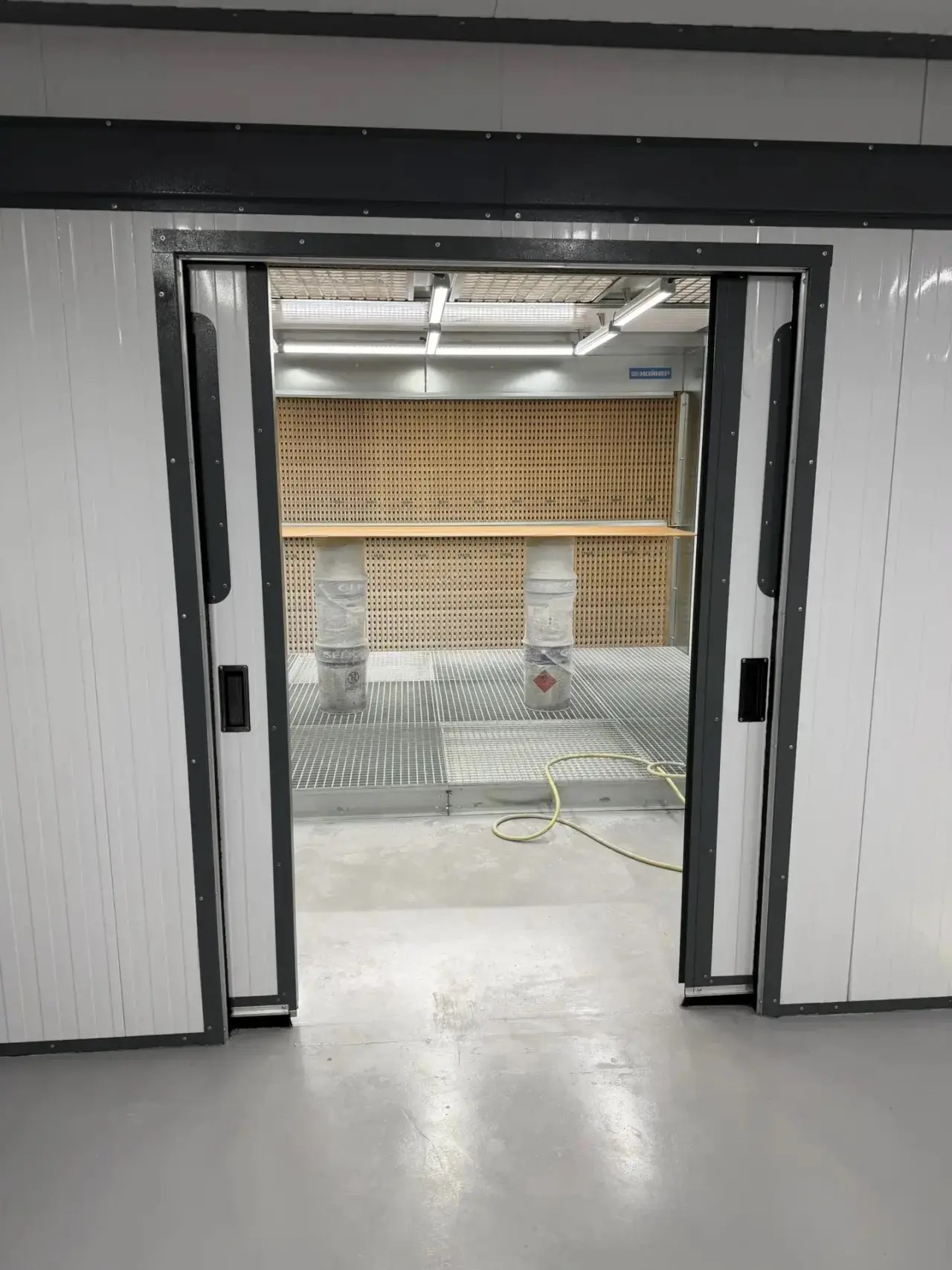

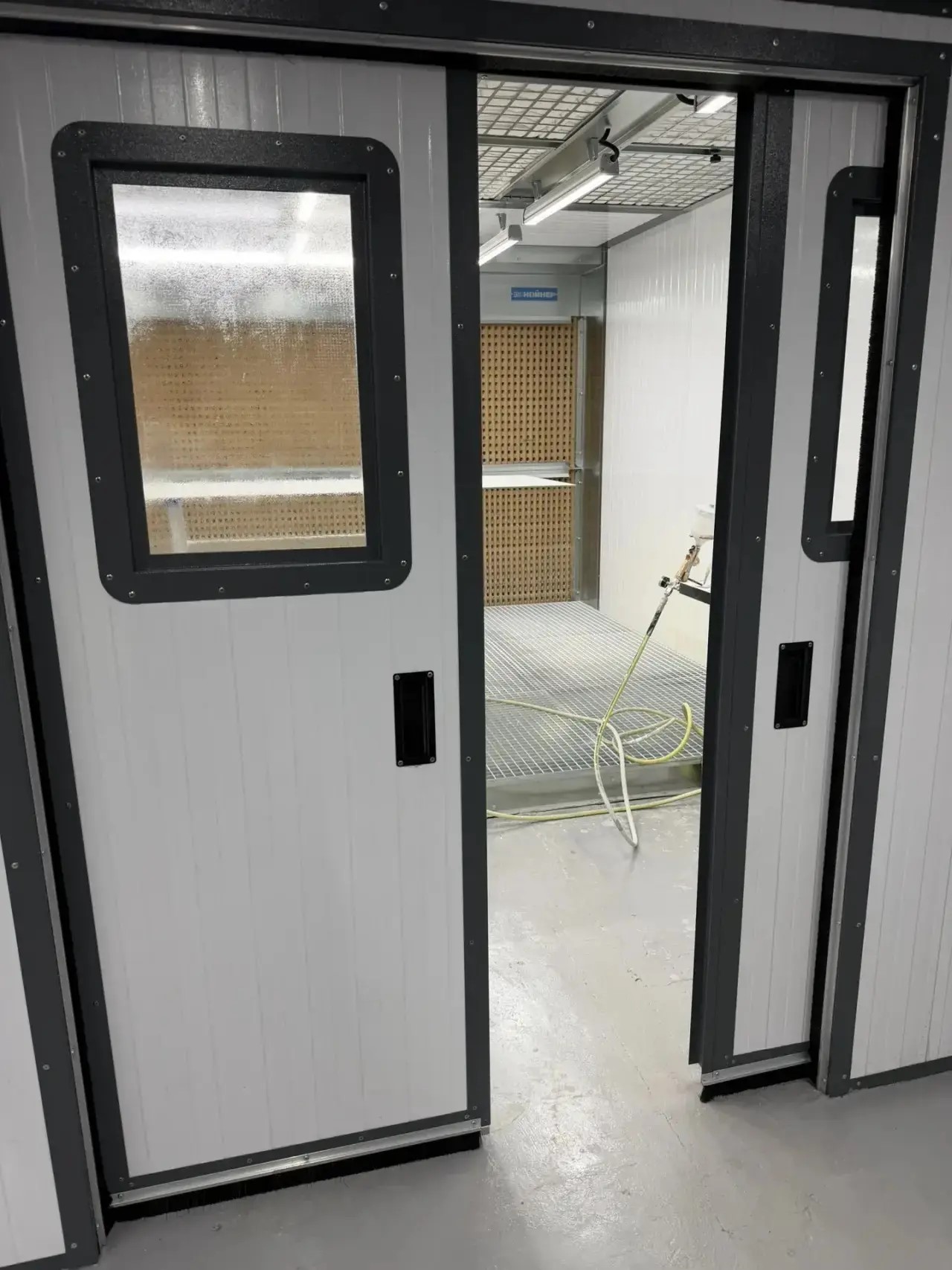

| Ворота | 3 комплекта, проём 2×2 м |
| Приточные установки | 2 × 12 000 м³/ч + 1 × 5 000 м³/ч |
| Зона сушки | 4 угловые колонны: 2 на приток и 2 на вытяжку; без верхнего пленума |

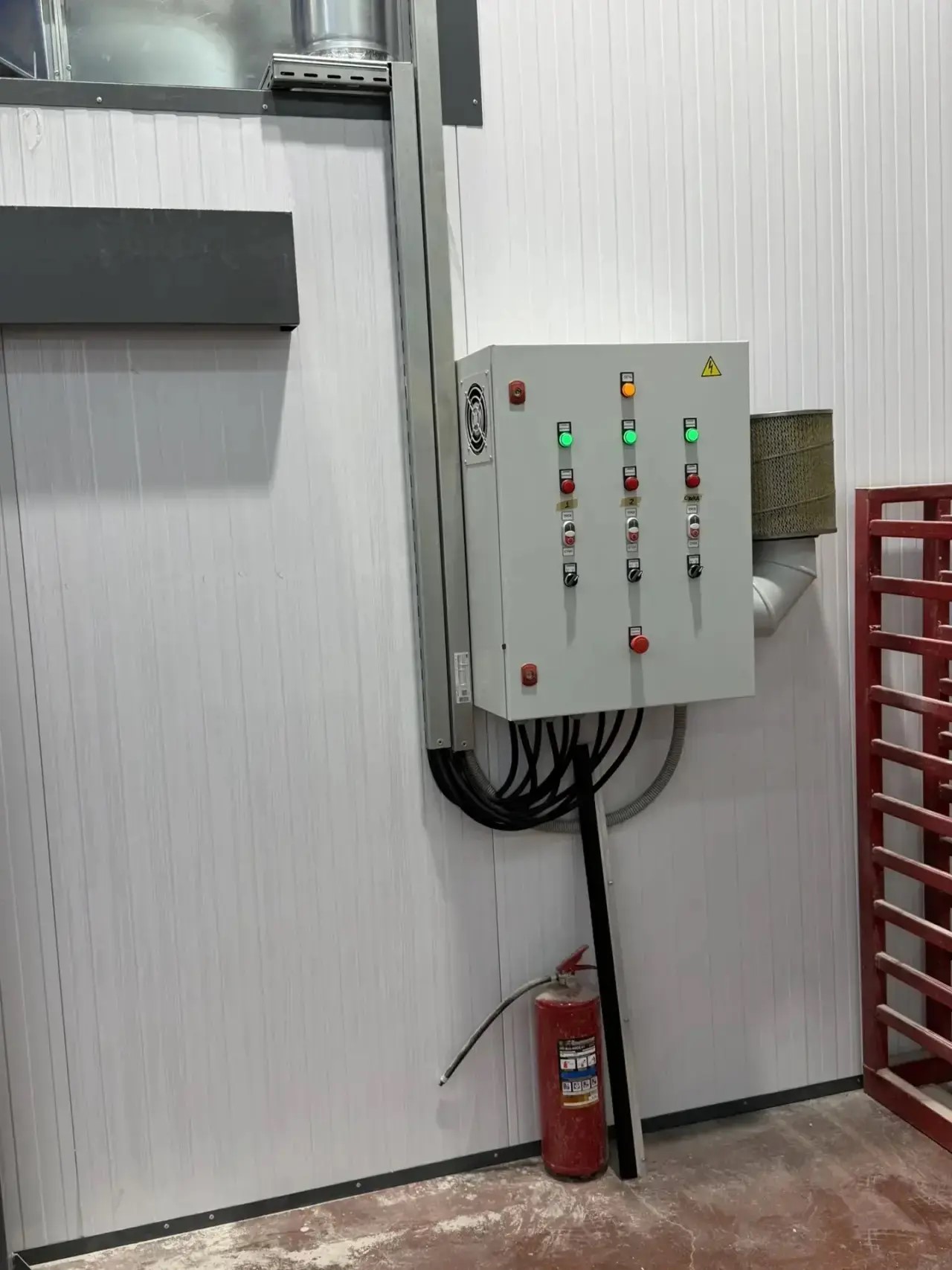

| Управление | Шкаф управления с частотным преобразователем |
| Инженерная часть | Проект воздуховодов и размещения оборудования |
| Монтаж | Монтажные и пусконаладочные работы |
Как организован воздухообмен в покрасочной камере и зоне сушки
По проектной документации для зон окраски и зоны сушки предусмотрены отдельные приточные и вытяжные ветви. По принципу организации рабочей зоны решение относится к формату «чистой комнаты»: в зоны окраски подаётся очищенный воздух, а вытяжная система удаляет загрязнённый воздух из рабочей зоны. Конфигурация воздуховодов и вентиляционного оборудования разработана под конкретное размещение камеры на производстве.
Приток в зоны окраски

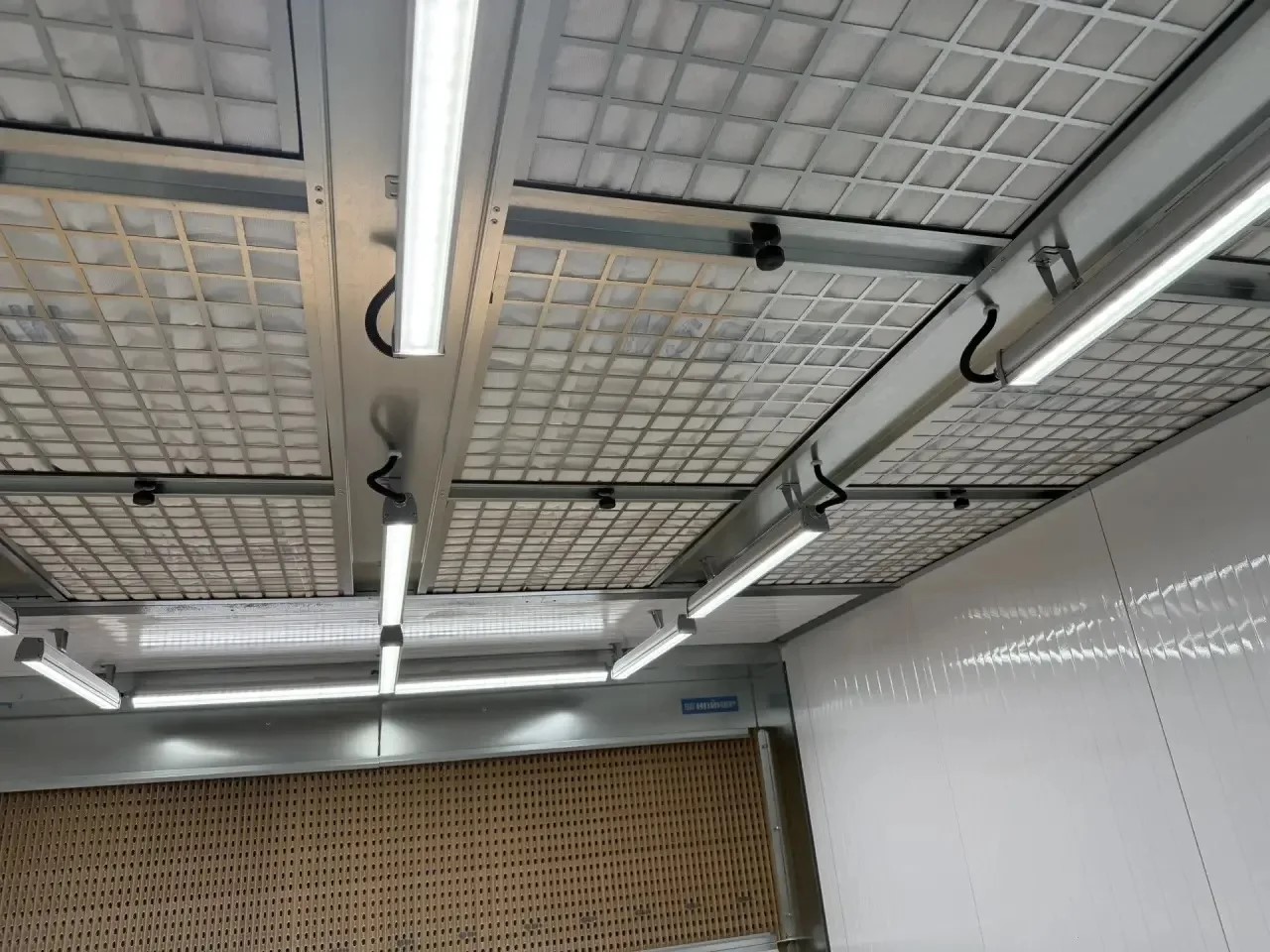

Воздух подаётся через отдельную приточную систему и потолочный воздухораспределительный пленум в зонах окраски.
Вытяжка из зоны окраски
Вытяжная система является отдельной частью воздухообмена покрасочной зоны.
Отдельная зона сушки

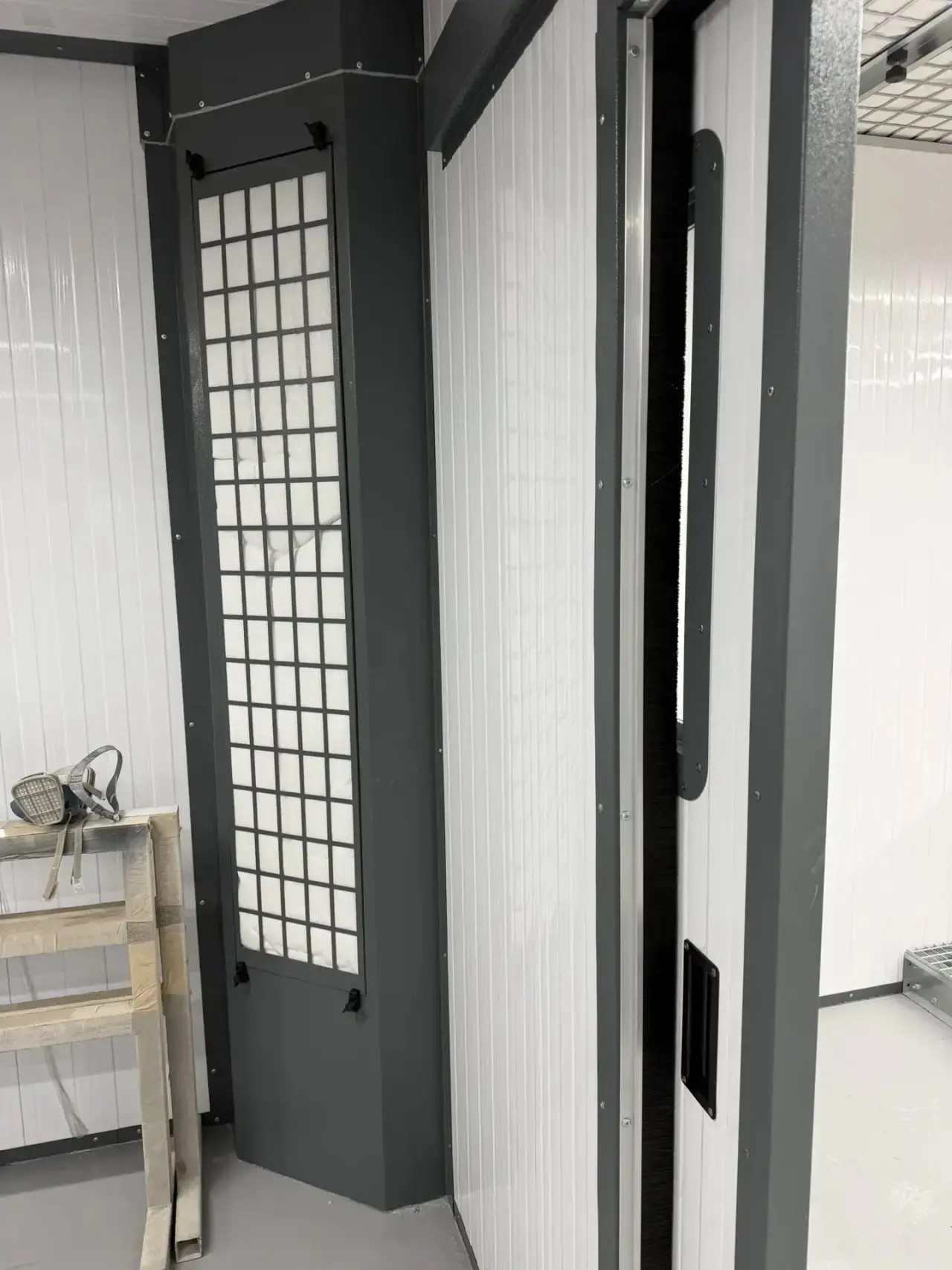

В зоне сушки верхнего пленума нет: две угловые колонны работают на подачу воздуха, ещё две — на вытяжку. Вытяжной воздух из зоны сушки отводится наружу.
Схема покрасочно-сушильного комплекса 8×10 м

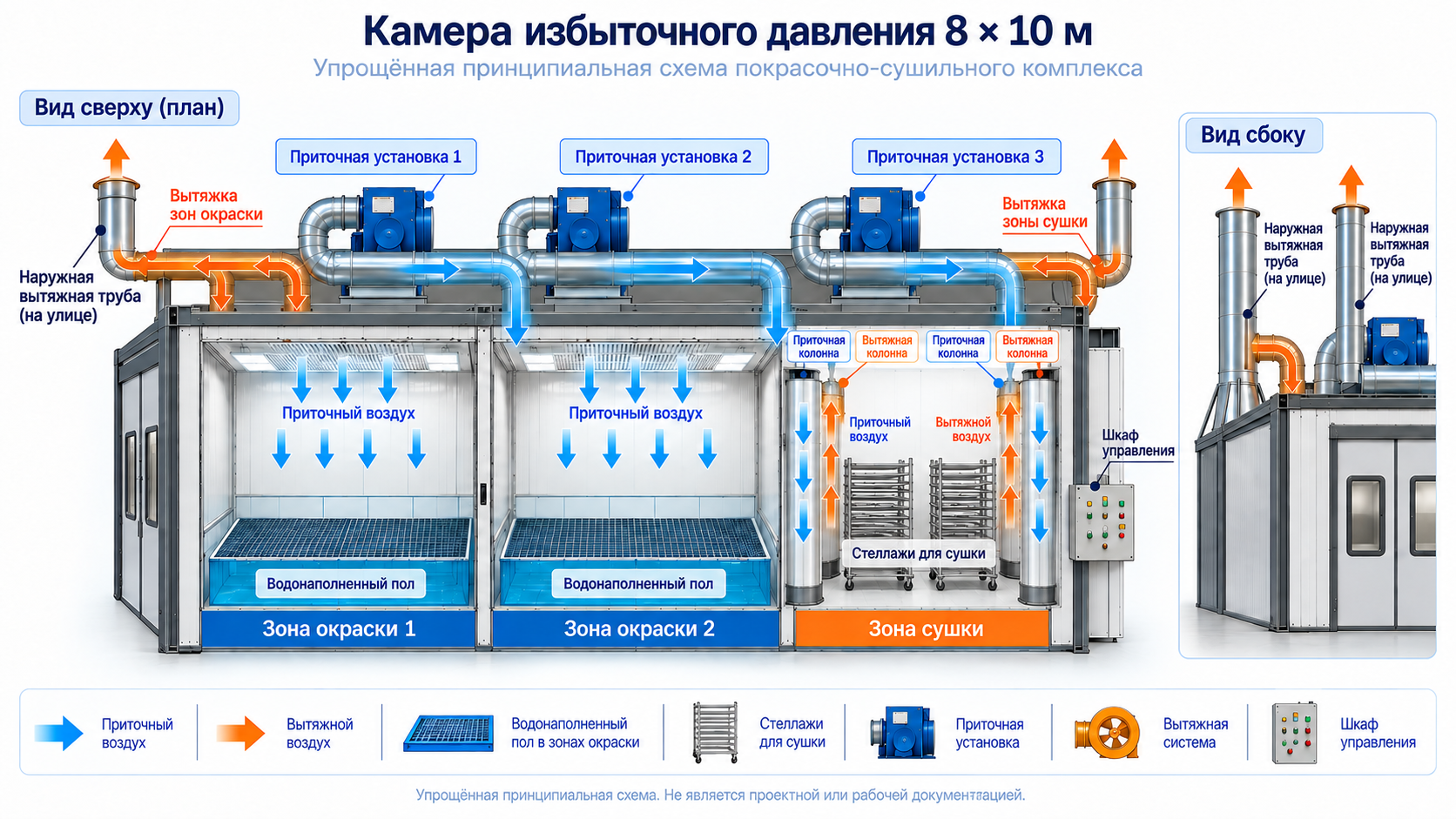

Ниже показана упрощённая схема работы камеры избыточного давления 8×10 м для покраски межкомнатных дверей. На схеме отражены две зоны окраски с потолочной подачей воздуха, зона сушки без верхнего пленума, четыре угловые колонны зоны сушки (две на приток и две на вытяжку), приточные установки, вытяжка зон окраски и сушки наружу, шкаф управления и направление движения воздуха.
Упрощённая принципиальная схема. Не является рабочим чертежом, проектной или исполнительной документацией.
Детали реализованного комплекса
Почему нельзя просто повторить эту камеру на другом производстве
Размер 8×10 м и состав оборудования относятся к конкретному объекту. Для нового производства необходимо учитывать размеры окрашиваемых изделий, используемые ЛКМ, количество рабочих мест, производительность участка, планировку помещения и существующие инженерные коммуникации.
Изделия
Размеры дверей, фасадов и других деталей определяют рабочие зоны и компоновку оборудования.
Производительность
Количество окрашиваемых изделий и рабочих мест влияет на расчёт необходимого воздухообмена.
Помещение
При проектировании учитываются фактические размеры цеха, размещение оборудования и трассы воздуховодов.
Рассчитать покрасочную камеру для вашего производства
Для предварительного расчёта пришлите план помещения, максимальные размеры изделий, применяемые ЛКМ, требуемую производительность участка и информацию о существующей вентиляции.
Частые вопросы
Можно ли изготовить камеру другого размера?
Да. Размер 8×10 м относится только к этому реализованному объекту. Новый комплекс проектируется под помещение, изделия и производственную задачу заказчика.
Для каких изделий подходит покрасочная камера избыточного давления?
Камеры такого типа проектируются для межкомнатных дверей, мебельных фасадов, окон и других изделий из МДФ и древесины. В отрасли такое решение также называют «чистой комнатой» для покраски. Конкретные параметры оборудования определяются после получения исходных данных по производству.
Сколько стоит камера избыточного давления?
Стоимость показанного проекта составила 6 000 000 ₽ с НДС. Это стоимость конкретного реализованного объекта, а не текущая фиксированная цена. Для нового проекта стоимость рассчитывается индивидуально.
Какие данные нужны для расчёта?
Желательно предоставить план помещения, максимальные размеры окрашиваемых изделий, используемые ЛКМ, предполагаемую производительность участка и сведения об имеющихся инженерных коммуникациях.
