Окрасочные кабины с водяной завесой
-
- Покрасочная кабина с водяной завесой

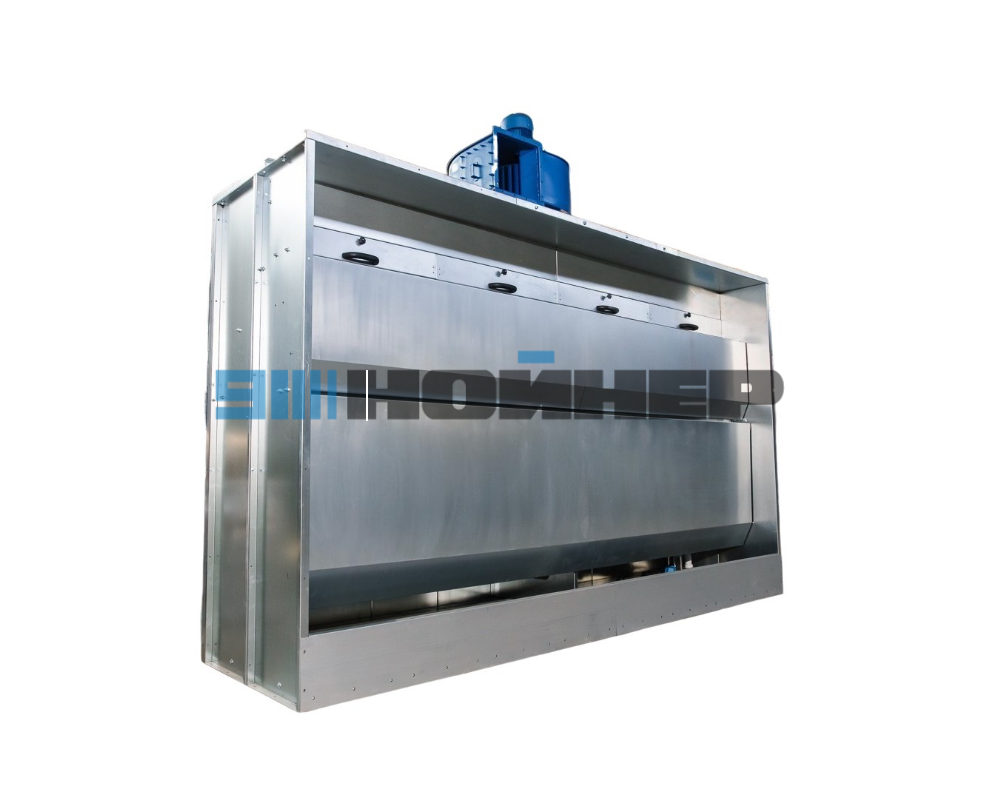

Окрасочная кабина с водяной завесой — промышленное оборудование для улавливания окрасочного аэрозоля и очистки удаляемого воздуха при нанесении лакокрасочных материалов методом воздушного распыления. Подходит для мебельных, деревообрабатывающих и других производств.
Рабочая длина кабины — от 2000 до 5000 мм, производительность — от 6000 до 15 000 м³/ч. Доступны базовые исполнения, варианты с боковыми стенками и комплектации с активным водяным полом.
Цена от 294 950 ₽ с НДС — за базовую окрасочную кабину с водяной завесой рабочей длиной 2000 мм без боковых стенок и активного водяного пола.
Цены на окрасочные кабины с водяной завесой
Стоимость зависит от рабочей длины и комплектации. Ниже указаны цены НОЙНЕР на базовые исполнения.
| Рабочая длина | Производительность | Цена с НДС |
| 2000 мм | 6000 м³/ч | 294 950 ₽ |
| 3000 мм | 7500 м³/ч | 384 500 ₽ |
| 4000 мм | 12 000 м³/ч | 451 870 ₽ |
| 5000 мм | 15 000 м³/ч | 672 300 ₽ |
Цены указаны с НДС для базового исполнения. Боковые стенки, активный водяной пол и дополнительное оборудование рассчитываются отдельно. Актуальная стоимость выбранной комплектации подтверждается при оформлении заказа.
Пришлите размеры изделий и помещения — подберём рабочую длину и комплектацию.
Назначение окрасочной кабины с водяной завесой
Оборудование предназначено для очистки удаляемого воздуха при нанесении лакокрасочных материалов методом воздушного распыления. Воздушный поток с окрасочным аэрозолем проходит через систему водяной и последующей фильтрации.
Кабина может использоваться для окраски мебельных фасадов, межкомнатных дверей, панелей, столярных изделий, деталей из МДФ и массива древесины, а также другой продукции подходящих размеров.
Технические характеристики
| Характеристика | 2000 | 3000 | 4000 | 5000 |
| Рабочая длина × ширина, мм | 2000 × 1040 | 3000 × 1040 | 4000 × 1040 | 5000 × 1040 |
| Производительность, м³/ч | 6000 | 7500 | 12 000 | 15 000 |
| Площадь фильтрации, м² | 2 | 3 | 4 | 5 |
| Вентилятор | ВЦ-14-46-4 | ВЦ-14-46-4 | ВЦ-14-46-5 | 2 × ВЦ-14-46-4 |
| Мощность вентилятора, кВт | 2,2 | 2,2 | 4 | 2 × 2,2 |
| Уровень шума, дБА | 95 | 95 | 95 | 95 |
| Располагаемый напор, Па | 600 | 600 | 600 | 600 |
| Масса, кг | 450 | 597 | 750 | 900 |
| Производительность погружного насоса, л/мин | 200 | 200 | 260 | 260 |
Характеристики конкретной комплектации подтверждаются при заказе.
Принцип работы кабины с водяной завесой
Вытяжной вентилятор во взрывозащищённом исполнении создаёт разрежение в рабочей зоне и направляет загрязнённый воздух в систему очистки.
Фазы очистки воздуха

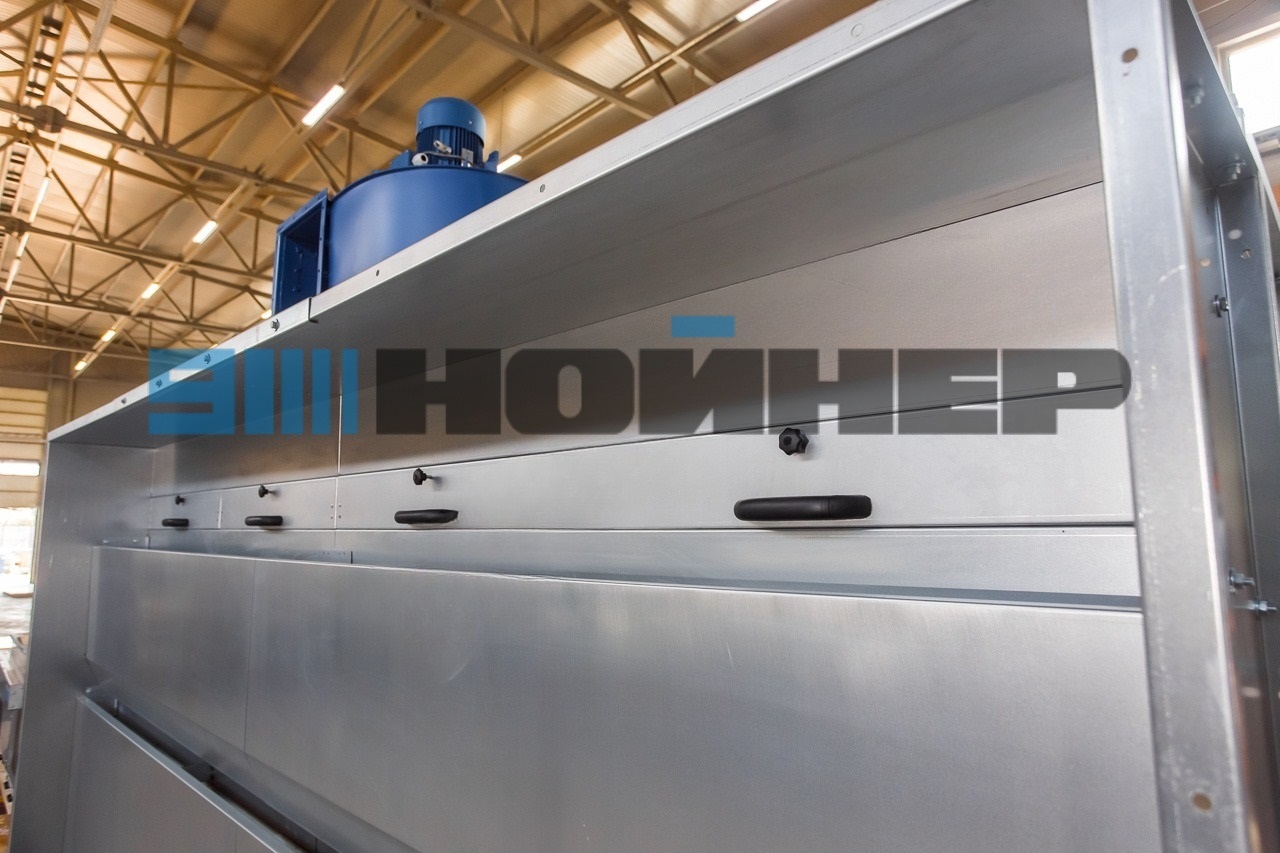

- воздушный поток проходит через двойную водяную завесу;
- при соответствующей комплектации — через систему дождевания;
- далее проходит через лабиринт преградительных панелей;

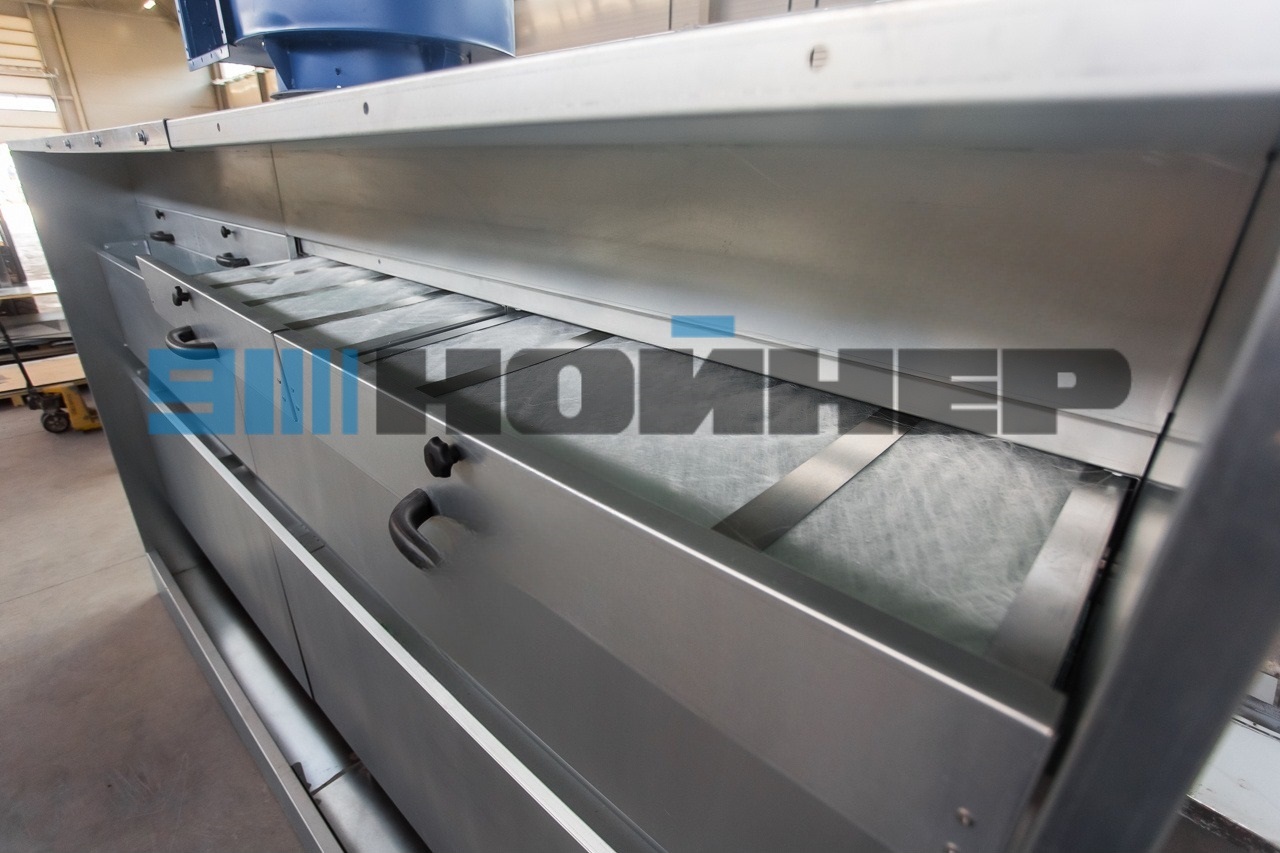

- завершающая очистка выполняется сменными фильтрующими элементами.
Циркуляция воды

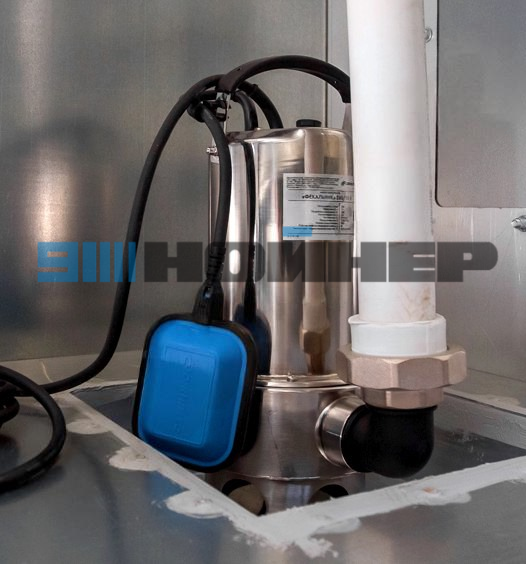

Циркуляцию воды обеспечивает насос из нержавеющей стали с нейлоновым рабочим колесом. Производительность насоса в зависимости от исполнения составляет 200 или 260 л/мин.
Подробнее об устройстве оборудования читайте в материале «Окрасочные кабины с водяной завесой: что, как и зачем».
Базовая комплектация
- корпус из оцинкованной стали;
- радиальный вентилятор во взрывозащищённом исполнении;
- насос из нержавеющей стали;
- шкаф управления;
- каплеотбойники;
- фильтрующие элементы;
- монтажный комплект.
Отличительные особенности и преимущества кабины
Варианты исполнения окрасочной кабины
Кабина может поставляться в базовом исполнении, с боковыми стенками либо с боковыми стенками и активным водяным полом. Комплектация подбирается с учётом размеров окрашиваемых изделий и организации покрасочного участка.
 |
 |
 |
 |
 |
 |
Дополнительные опции кабины
Кабину можно дополнить оборудованием для организации полноценного покрасочного поста. Состав комплектации определяется под помещение, размеры изделий и технологический процесс.
Как подобрать окрасочную кабину
Для подбора оборудования необходимо учитывать максимальные размеры окрашиваемых изделий, используемые лакокрасочные материалы, интенсивность работы, размеры помещения и требуемую комплектацию.
Для мебельного производства желательно указать, что планируется окрашивать: мебельные фасады, межкомнатные двери, панели, детали из МДФ, массива или другие изделия.

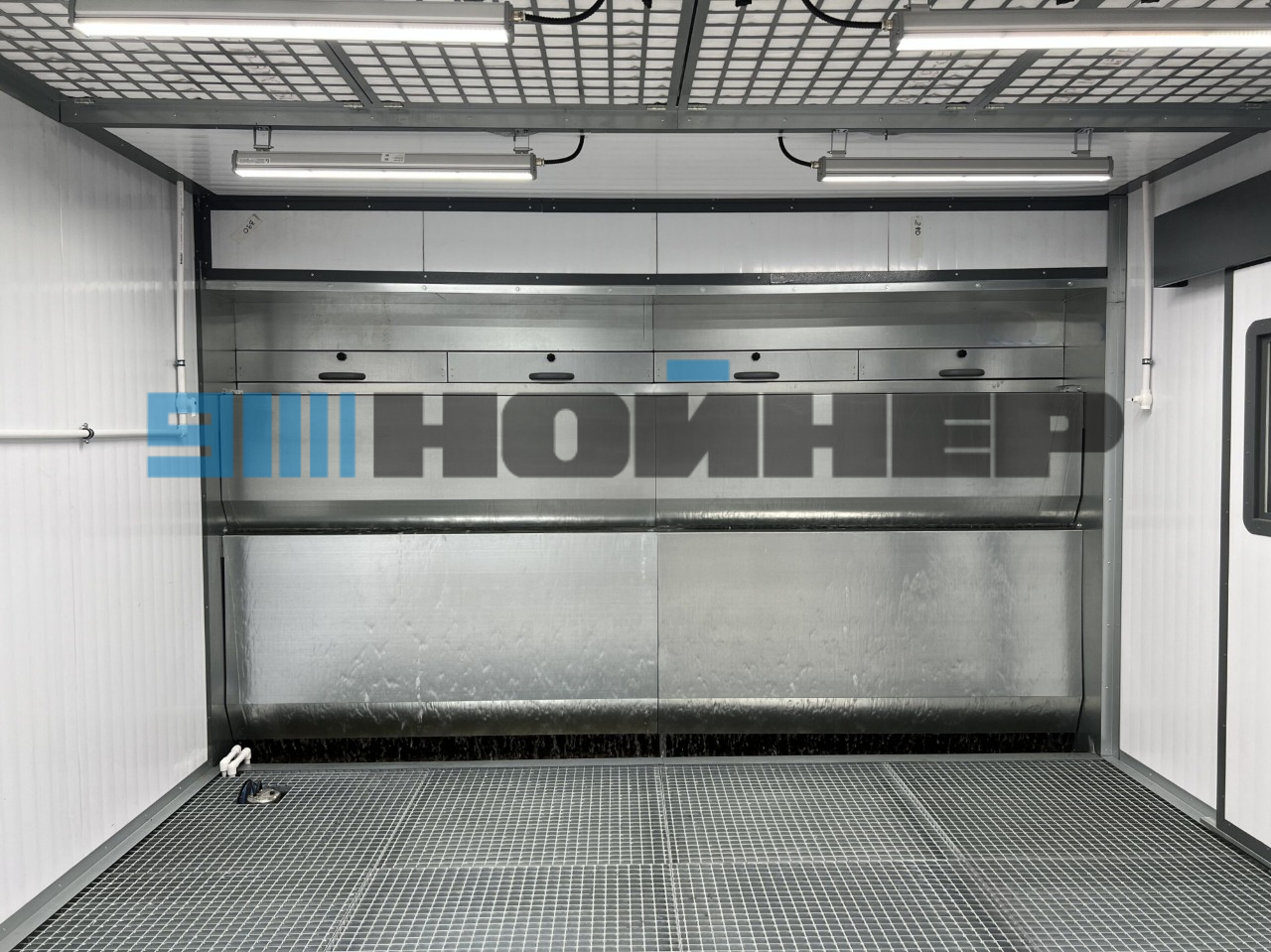

Если требуется не отдельная вытяжная кабина, а полноценное помещение для окраски и сушки с подготовленным приточным воздухом, смотрите покрасочные камеры для мебельных фасадов, окон и дверей.
Другие решения для покрасочных участков представлены в разделе покрасочные кабины и камеры.
Оснащение покрасочного участка
Для организации рабочего места кабину можно дополнить оборудованием для размещения, поворота и перемещения изделий.
Для окраски дверных полотен и других крупноформатных деталей.
Для размещения и перемещения окрашенных деталей на производственном участке.
Преимущества покупки в НОЙНЕР
Нужна окрасочная кабина с водяной завесой?
Пришлите размеры окрашиваемых изделий, помещения и необходимую комплектацию — подготовим расчёт, счёт или коммерческое предложение.
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Для расчёта укажите максимальные размеры изделий, тип ЛКМ, размеры помещения и желаемую рабочую длину кабины.
Частые вопросы
Сколько стоит окрасочная кабина с водяной завесой?
Цена базовой окрасочной кабины с водяной завесой рабочей длиной 2000 мм — 294 950 ₽ с НДС. Исполнение 3000 мм — 384 500 ₽, 4000 мм — 451 870 ₽, 5000 мм — 672 300 ₽ с НДС. Дополнительные опции рассчитываются отдельно.
Какую рабочую длину кабины выбрать?
Рабочая длина подбирается с учётом максимальных размеров окрашиваемых изделий и организации рабочего места. Для расчёта сообщите размеры наиболее крупной детали, которую планируется окрашивать.
Можно ли заказать кабину с боковыми стенками и активным водяным полом?
Да. Доступны исполнения с боковыми стенками и варианты с активным водяным полом. Комплектация подбирается под конкретный покрасочный участок.
