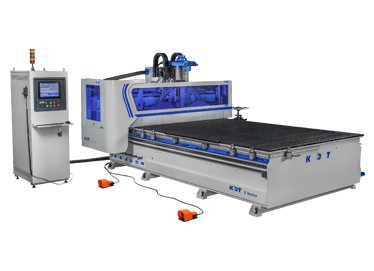

Обрабатывающий центр с ЧПУ KDT KN-3710
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Обрабатывающий центр с ЧПУ KDT KN-3710 предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Технические характеристики
| Перемещения | |
| По оси X Y Z, мм. | 3060/2150/180 |
| Расстояние от торца шпинделя до поверхности стола, мм. | 72-252 |
| Шпиндель | HSD ИТАЛИЯ |
| Частота вращения шпинделя, об/мин. | 24000 |
| Мощность шпинделя, кВт | 13.2 |
| Хвостовик инструмента | HSK 63 |
| Устройство автоматической смены инструмента | |
| Количество инструментов, шт. | 12 |
| Максимальный диаметр инструмента, мм. | 140 |
| Максимальная длина инструмента (без учета высоты заготовки), мм. | 210 |
| Тип смены инструмента | Револьверный |
| Вакуумный стол | |
| Размер стола, мм. | 3060х2150х180 |
| Число вакуумных зон/ Количество пневматических упоров, шт. | 6/6 |
| Привод подачи | |
| Мощность приводов по осям X/Y/Z, кВт | 2х1,3/1,3/1,3 |
| Привод подачи | Сервопривод DELTA |
| Редукторы | SESAME |
| ШВП и Зубчатая рейка | YYC |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин. | 80/80/25 |
| Другие данные | |
| Система ЧПУ | TPA (Италия) на Русском языке |
| Потребляемая мощность 3710/3710D, кВт | 30.5/32,2 |
| Потребление воздуха, л/мин. | 570 |
| Требуемое давление воздуха, Бар | 6,5 |
| Производительность вакуумных насосов, м³/час | 2×250 |
| Количество и диаметр выходов под аспирацию, мм. | 1х200 |
| Габариты станка (ДхШхВ), мм. | 4135х3720х2200 |
| Масса станка мод. KN – 3710/3710D, кг. | 4950/5500 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Базовое оснащение
| Наименование | Ед. изм. | Количество |
|---|---|---|
| ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ KDT KN-3710/3710D | шт | 1 |
| СТОЙКА ЧПУ ТРА (на русском языке) | шт | 1 |
| МОДУЛЬ Тра WSCM | включено | |
| МОДУЛЬ TpaCAD +офисная версия | включено | |
| МОДУЛЬ ТраNesting | включено | |
| Автоматическаясистема смены инструмента револьверного типа на 12 инструментов | включено | |
| Система обдува рабочего инструмента 2 сопла | включено | |
| Двухконтурная система смазки | включено | |
| Пневматические упоры | шт | 6 |
| Вакуумный насос | шт | 2 |
| Механизм выравнивания листа | включено | |
| Сигнальная лампа | шт | 1 |
| Датчик калибровки и измерения инструмента | шт | 1 |
| Сталкиватель заготовок /Система очистки рабочего стола | шт | 1 |
| Охладитель электрошкафа | включено | |
| Портативный проводной пульт управления станком | шт | 1 |
| Ножной выключатель(педаль) | шт | 2 |
| Инструментальный ящик (ЗИП) | компл | 1 |
| Инструкция по эксплуатации и программированию на русском языке | шт | 1 |
| Гарантия | 1 Год | |
| Шеф-монтажные работы (без учета проезда и проживания специалиста) | ВКЛЮЧЕНО |
Отличительные особенности
- Зона обработки: 3060*2150*180 мм;
- Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F;
- Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: – 1,3 кВт;
- Скорость перемещения по осям X/Y/Z: – 80/80/25 м/мин;
- Механизм автоматической смены инструмента револьверного типа на 12 инструментов;
- Стойка управления TPA на Русском языке (Италия) – включает в себя: Тра WSCM – управление станком; Tpa Cad – моделирование; редактирование, создание управляющих программ; Тра Nesting – создание и оптимизация карт раскроя.
- KDT Remote Services – (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
- Вакуумные насосы мощностью 7,5 кВт – 2 шт.;
- Механизм захвата заготовки;
- Механизм выравнивания листа;
- Датчик калибровки инструмента;
- Двухконтурная система смазки;
- Обдув зоны фрезерования;
- Конструкция портального типа;
- Пневматические упоры – 6 шт.;
Конструктивные преимущества
Станина, это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.
т
нина
Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку.
Точность
Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и зубчатых реек. На заводе KDT осуществляется проверка геометрии на каждом этапе сборки.
Станок
Станок оснащен современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, “ES951 e-core”. Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.
Установленный
Установленный в базовой комплектации станка обдув инструмента обеспечивает эффективное удаление стружки из зоны резания, что значительно повышает качество обработки и стойкость инструмента.
Магазин
Магазин автоматической смены инструмента на 12 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента. Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью.
Инструментальный
Инструментальный и шпиндельный конус HSK 63 F Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки. Применение конуса HSK обеспечивает радиальную и осевую точность. HSK 63 F предназначен для использования высокоскоростного инструмента.
Сверлильно
Сверлильно-присадочная группа HSD 9V BHZ9 (Италия) 9 шпинделей для сверления по плоскости (конфигурация 4+5). Надежный и проверенный временем итальянский производитель HSD.
ЗубчатаяЗубчатая рейка и шестерня YYC, Направляющие качения и каретки PMI Group – Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
ОбеспечиваютОбеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/25 м/мин
Двухконтурная
Двухконтурная система смазки – Осуществляет смазку всех необходимых узлов и агрегатов. По оси Х/Y автоматическая система смазки, по оси Z ручная.
Механизм
Механизм выравнивания листа и базирующие упоры: Подъемные базирующие упоры; Подъемные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола.
Сталкиватель
Сталкиватель заготовок/Очистка рабочего стола: сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.
Надежный
Надежный и эффективный вакуумный стол с рабочей зоной 3060*2150*180 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм.
Вакуумные
Вакуумные насосы обеспечивают надежную фиксацию заготовки. В комплекте 2 шт.; мощность 2*7,5 кВт; производительность 2*250 м3/час;
Механизм
Механизм захвата заготовок (опционально) Позволяет увеличить производительность на 20-30% за счет одновременной загрузки и выгрузки деталей. Используется с дополнительными столами загрузки и выгрузки.
СтойкаСтойка управления TPA на Русском языке (Италия) – включает в себя 3 модуля:
Тра WSCM – управление станком
- Позволяет загрузить весь список программ сменного задания
- 3D визуализация обрабатываемых деталей
- Обеспечивает возможность работы в маятниковом режиме
- Поддерживает работу с автоматической загрузкой и выгрузкой. Опционально.
- и многое другое.
Tpa Cad – моделирование, редактирование, создание управляющих программ
- Возможность параметрического программирования
- Возможность задать каждой обработке индивидуальный номер инструмента.
- Возможность использования переменных
- Возможность создания макропрограмм
- Возможность использования логических условий
- и многое другое.
Тра Nesting – создание и оптимизация карт раскроя
- Возможность разложить карту раскроя на разно форматные листы одновременно (использование остатков)
- Автоматическое фрагментирование обрезков в “деловые” остатки
- Возможность создания перемычек на мелких деталях
- Возможность безотрывной обработки всей карты раскроя одним инструментом
- и многое другое.
СОВМЕСТИМА С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ БАЗИС (Есть реализованные проекты)
