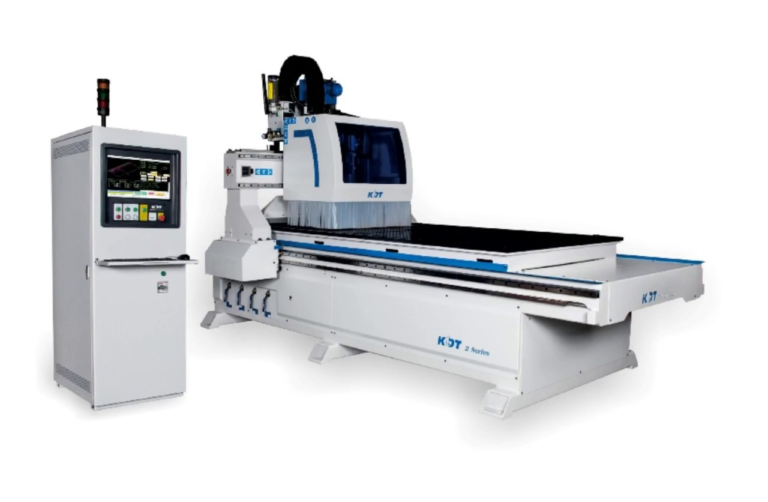

Обрабатывающий центр с ЧПУ KDT KN-2408
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Обрабатывающий центр KDT серии KN-2408 предназначен для высокоскоростной фрезерной обработки листовых материалов (фанера, мебельный щит, ЛДСП, МДФ), различных композиционных материалов и пластиков, а также массива древесины мягких и твердых пород. Станок предназначен для использования в мелкосерийном и крупносерийном производстве, имеет возможность внедрения в автоматические линии.
Станок комплектуется современной системой ЧПУ фирмы SYNTEC (Тайвань). Система ЧПУ совместима модулем «БАЗИС-ЧПУ» и имеет широкий ассортимент прикладных функций. Интуитивно понятный интерфейс позволяет быстро подготовить кадры предприятия для программирования и работы на станке.
Технические характеристики
| Перемещения | |
| По оси X, мм. | 2460 |
| По оси Y, мм. | 1260 |
| По оси Z, мм. | 150 |
| Расстояние от торца шпинделя до поверхности стола, мм. | 65-215 |
| Шпиндель | |
|---|---|
| Производитель | KDT |
| Частота вращения шпинделя, об/мин. | 18000 |
| Мощность шпинделя, кВт | 9 |
| Хвостовик инструмента | ISO 30 |
| Устройство автоматической смены инструмента | |
| Количество инструментов, шт. | 8 |
| Максимальный диаметр инструмента, мм. | 110 |
| Максимальная длина инструмента (без учета высоты заготовки), мм. | 150 |
| Тип смены инструмента | Линейный |
| Стол | |
| Размер стола, мм. | 2460х1260х150 |
| ТИП СТОЛА | Вакуумный |
| Число вакуумных зон, шт. | 4 |
| Количество пневматических упоров, шт. | 2 |
| Привод подачи | |
| Мощность приводов по осям X/Y/Z, кВт | 2х0,85/0,85/0,85 |
| Привод подачи | Сервопривод DELTA |
| Редукторы | SESAME |
| Зубчатая рейка | YYC |
| ШВП | YYC |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин. | 60/60/20 |
| Другие данные | |
| Система ЧПУ | SYNTEC |
| Потребляемая мощность, кВт | 20.6 |
| Производительность вакуумных насосов, м³/час | 1×250 |
| Количество и диаметр выходов под аспирацию, мм. | 1х150 |
| Габариты станка (ДхШхВ), мм. | 3826х1975х2100 |
| Масса станка, кг. | 2777 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Базовое оснащение
| Наименование | Ед. изм. | Количество |
|---|---|---|
| Система ЧПУ SYNTEC | шт | 1 |
| Автоматическая система смены инструмента линейного типа на 8 мест | шт | 1 |
| Система обдува рабочего инструмента 2 сопла | компл | 1 |
| Автоматическая система смазки | шт | 1 |
| Пневматические упоры | шт | 2 |
| Вакуумный насос | шт | 1 |
| Датчик калибровки и измерения инструмента | шт | 1 |
| Сталкиватель заготовок | шт | 1 |
| Система очистки рабочей зоны | шт | 1 |
| Охладитель электрошкафа | шт | 1 |
| Портативный пульт управления станком | шт | 1 |
| Инструментальный ящик (ЗИП) | компл | 1 |
| Инструкция по эксплуатации и программированию на русском языке | шт | 1 |
| Шеф-монтажные работы и обучение (без учета проезда и проживания специалиста) | ВКЛЮЧЕНО |
Отличительные особенности
- Шпиндель KDT – мощностью 9 кВт 18000об/мин.;
- Зона обработки 2460*1260*150 мм;
- Скорость перемещения по осям X/Y – 60м/мин;
- Скорость перемещения по оси Z – 20м/мин;
- Система автоматической смены инструмента линейного типа на 8 мест;
- Шпиндель оснащен патроном типа ISO-30;
- Конструкция портального типа;
- Базирующие упоры;
- Датчик калибровки инструмента;
- Автоматическая система смазки;
- Сталкиватель и очистка стола.
Схема работы станка KN-2408
Образцы получаемых изделий
Конструктивные преимущества
Станина
- Высокая степень жесткости конструкции;
- Виброустойчивость;
- Высокопрочная сталь толщиной 12-20 мм;
- Устойчива к динамическим нагрузкам;
- Высокий уровень надежности;
- Долговечность;
Электрошпиндель KDT 9 кВт:
- Мощность 9 кВт;
- 18000 об/мин;
- Воздушное охлаждение;
- Высокий уровень надежности;
- Низкий уровень шума;
- Долговечность.
Устройство автоматической смены инструмента:
- Линейного типа;
- Тип патрона ISO-30;
- 8 позиций;
- Высокая скорость;
- Надежная и простая конструкция.
Пневматические упоры:
- Подъемные базирующие упоры;
- Обеспечивают точное позиционирование;
- Облегчают работу оператора.
Жесткий портал:
- Цельная конструкция портала П-образной формы не имеет аналогов в своем классе;
- Обеспечивает высокую жесткость конструкции;
Датчик автоматического измерения и калибровки инструмента:
- Сокращение времени настройки станка;
- Точное измерение длины инструмента;
- Калибровка в автоматическом режиме;
- Облегчает работу оператора.
Сталкиватель заготовок с очисткой рабочего стола:
- Сокращение времени обслуживания.
- Исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора.
- Одновременно производит сталкивание заготовок и очистку стола от стружки.
Система управления SYNTEC (Тайвань):
- Одна из самых доступных систем управления;
- Надежная и точная система, устойчивая к помехам и сбоям;
- Широкие возможности по набору функций;
- Возможность сохранения в памяти запущенных ранее программ и их повторной активации (вместе с загрузкой настроек оборудования), что существенно упрощает процесс серийного выпуска изделий.
- Стойка управления Syntec – полноценный «командный центр» который позволяет управлять всеми функциями станка без необходимости подключения к персональному компьютеру.
Надежная вакуумная система:
- Мощность 7,5 кВт;
- Производительность 250 м3/час;
- Надежная фиксация заготовки.
Эффективная система отвода стружки:
- 2 раздельных патрубка на фрезерный узел и сверлильно-присадочную голову;
- Отдельный патрубок на систему очистки стола;
- Эффективное удаление стружки напрямую влияет на сохранность инструмента и качество обработки.
Электрошкаф:
- Электрокомпоненты от ведущих мировых брендов.
- Частотные преобразователи INVT (Innovation Value Teamwork) – производитель электрических приводов, устройств промышленной автоматики и других инновационных продуктов и решений в сфере энергетики;
- Электрокомпоненты специального назначения от Schneider Electric;
- Schneider Electric – Мировой эксперт в области управления энергией и автоматизации;
- Соответствие стандартам СЕ.
Зубчатая рейка и шестерня YYC (Yuan Yi Chang) Тайвань:
- ВИДЕО О ЗАВОДЕ
- Лучший национальный Бренд и продукт;
- Продукция ориентирована на рынки среднего и высокого класса;
- Продукция YYC широко используется в таких отраслях как металлообрабатывающее и деревообрабатывающее станкостроение, печатные центры, шлифовальное оборудование, сверлильные станки, гибочные станки, робототехника, автоматическое складское оборудование, машиностроение, авиация и многое другое;
- http://www.yycdrives.com/en/
Направляющие качения и каретки PMI Group Тайвань:
- Минимальное трение;
- Высокая жесткость;
- Прецизионная точность;
- PMI Group – имеет множество патентов в области линейного перемещения и постоянно представляет инновационные разработки;
- Сертификаты ISO9001 и ISO14001
Сервомоторы Delta Electronics:
- Высокая точность;
- Улучшенное управление синхронным перемещением;
- Превосходное подавление вибрации;
- Высокая динамика;
- Полностью замкнутый контур позиционирования
Пневматическая система СИСТЕМА SMC Corporation:
- Высококачественные пневматические компоненты, выпускаемые SMC, применяются в самых современных разработках в сфере промышленной автоматизации.;
- SMC Corporation неизменно доминирует на японском рынке средств автоматизации, занимая более 65%.
Автоматическая система смазки:
- Осуществляет смазку всех необходимых узлов и агрегатов;
- Двух контурная система по осям Х-У и отдельно по оси Z (ручное управление)
