Камера избыточного давления для покраски мебели, фасадов и дверей
Камера избыточного давления для покраски — промышленный покрасочный комплекс типа «чистая комната» для нанесения лакокрасочных материалов на мебельные фасады, двери, изделия из МДФ, древесины и других материалов. Комплекс объединяет огражденную рабочую зону, подготовку и фильтрацию приточного воздуха, окрасочную кабину и систему управления.
Покрасочные камеры проектируются под размеры помещения, габариты изделий, применяемые ЛКМ и производительность участка. Для улавливания окрасочного тумана используется кабина с сухой фильтрацией или водяной завесой. Избыточное давление и фильтрация приточного воздуха помогают уменьшить поступление пыли в зону окраски.
Чистая комната
Под проект
Сухая / водяная
Зона сушки
Нужна покрасочная камера для вашего производства?
НОЙНЕР выполняет проекты камер избыточного давления для окраски мебельных фасадов, дверей и изделий из МДФ и древесины. Комплектацию подбираем с учетом помещения, ЛКМ, размеров изделий и производительности участка.
Посмотрите реализованный проект камеры 8 x 10 м для производства межкомнатных дверей.
Для расчета стоимости направьте план помещения, максимальные размеры изделий и сведения об используемых ЛКМ. Для подготовки технического задания можно скачать заполняемый опросный лист НОЙНЕР (PDF). Внесите известные параметры, сохраните файл и отправьте его на info@noiner.ru. Неизвестные параметры можно оставить пустыми.
Для каких производств подходит чистая комната
Камеры избыточного давления применяются на предприятиях, где к внешнему виду окрашенных изделий предъявляются повышенные требования, в том числе при получении глянцевых покрытий.
Окраска фасадов, декоративных панелей и деталей мебели.
Нанесение грунтов, эмалей и лаков на дверные полотна и элементы дверей.
Окраска столов, стульев, корпусных элементов и других изделий.
Нанесение лакокрасочных покрытий на изделия из древесины.

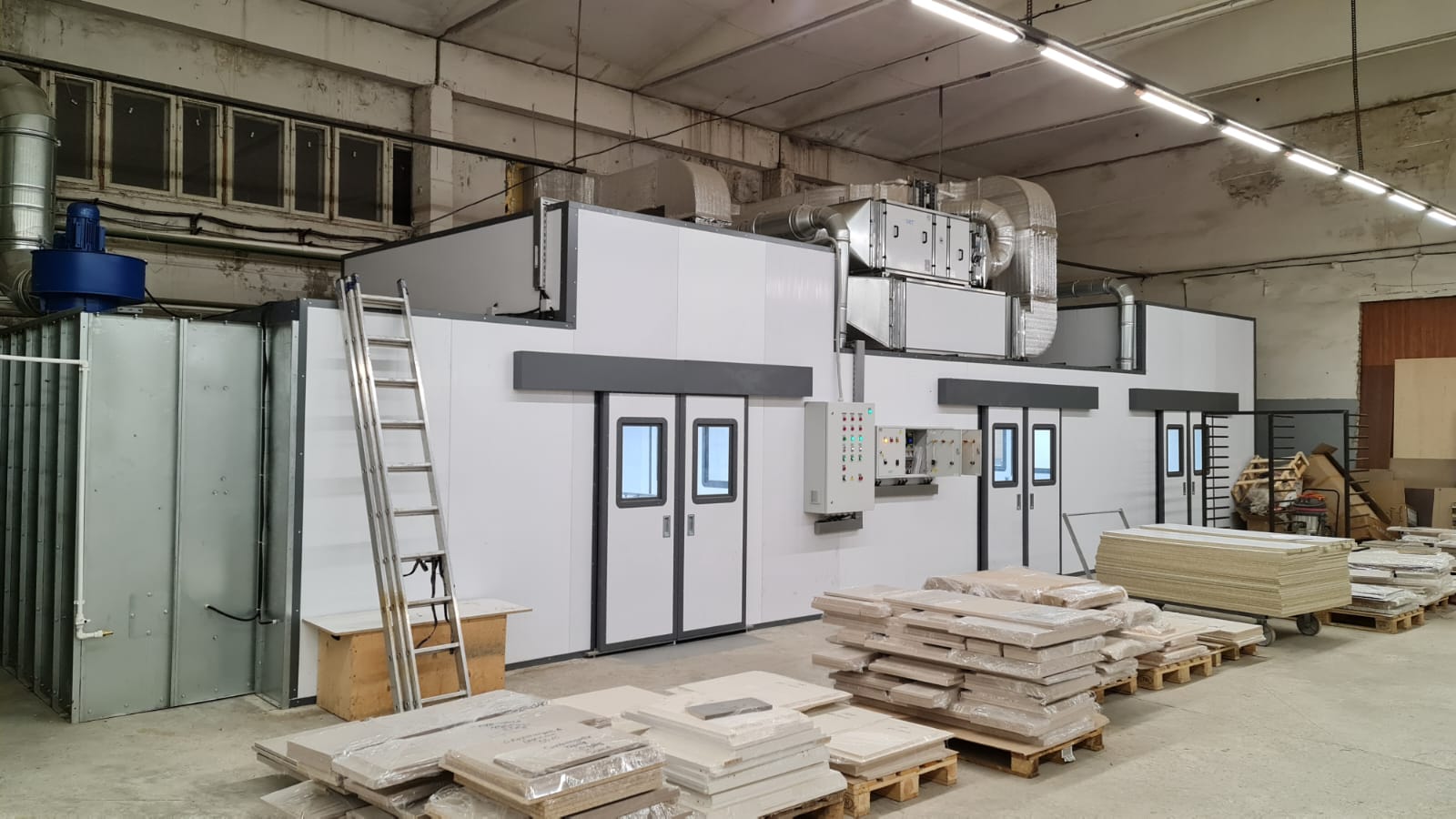

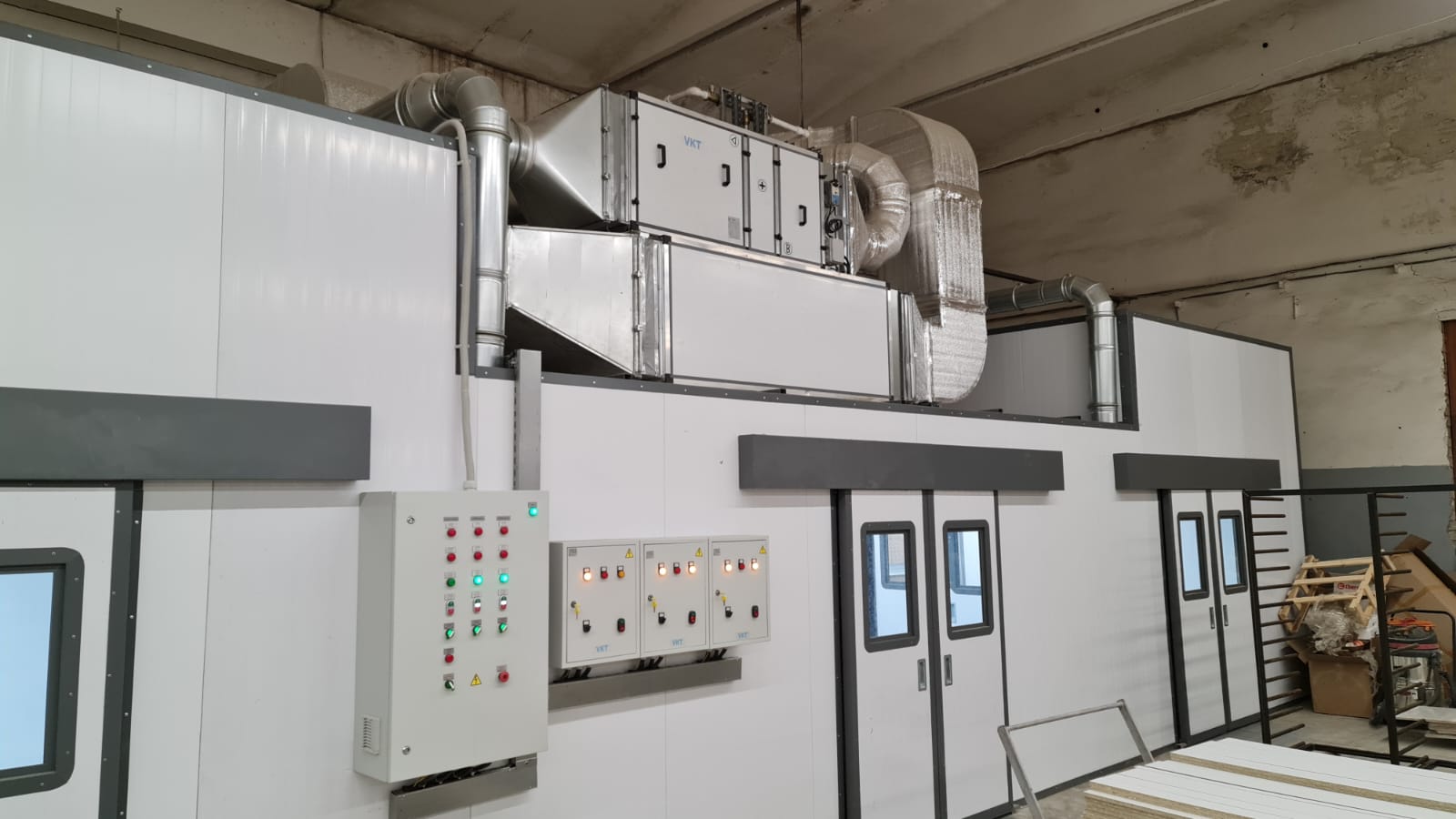

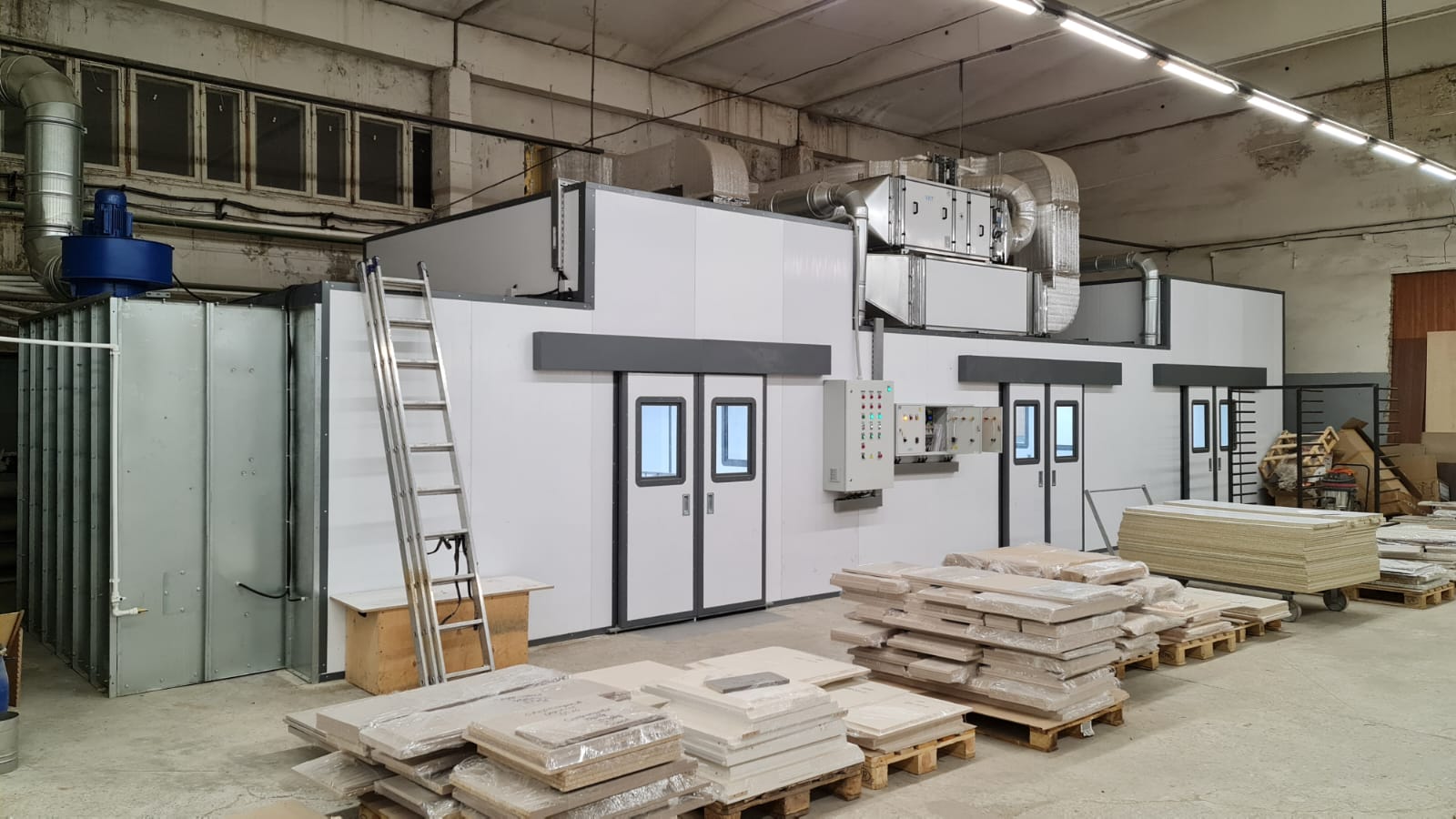

Реализованный проект НОЙНЕР — покрасочная камера 8 x 10 м
НОЙНЕР реализовал проект покрасочного комплекса для производства межкомнатных дверей в Московской области. В состав решения вошли две окрасочные кабины и оборудование подготовки приточного воздуха.
Размер комплекса
Окрасочные кабины
Суммарная производительность приточных установок
Посмотреть фотографии, оборудование и подробности реализованного проекта.
Как работает камера избыточного давления
Приточная установка подает подготовленный воздух в камеру через фильтрующий потолочный пленум. Воздух распределяется по рабочей зоне и участвует в переносе окрасочного тумана к системе вытяжки.
Приточно-вытяжная система настраивается для поддержания положительного перепада давления относительно смежных помещений. Это помогает ограничивать поступление пыли в камеру через неплотности ограждений и проемы.
Окрасочный туман улавливается системой сухой фильтрации или водяной завесой окрасочной кабины. Работа вентиляции, подогрева воздуха и системы контроля определяется выбранной комплектацией.
Особенности и преимущества оборудования
Фильтры в системе притока и потолочном пленуме снижают поступление пылевых частиц в зону окраски.
Настроенный баланс приточного и вытяжного воздуха ограничивает проникновение загрязнений из соседних участков.
Возможность поддержания заданной температуры приточного воздуха и контроля работы оборудования.
Размеры камеры и состав блоков определяются помещением, изделиями и технологическим процессом.
Технические параметры и варианты исполнения
| Параметр | Исполнение |
|---|---|
| Тип комплекса | Камера избыточного давления для покраски |
| Габариты | Определяются проектом |
| Окрасочная кабина | Сухая фильтрация или водяная завеса |
| Приточная система | Фильтрация и подготовка воздуха |
| Воздухораспределение | Потолочный фильтрующий пленум |
| Контроль притока | Датчики температуры и состояния фильтров, система управления |
| Подогрев притока | Тип нагревателя по проекту |
| Дополнительные зоны | Сушка, грунтование, выветривание, хранение ЛКМ |
| Стоимость | Рассчитывается по комплектации и ТЗ |
Какие лакокрасочные материалы используются
Камеры предназначены для процессов окраски с применением грунтов, изолянтов, эмалей, лаков и других ЛКМ, наносимых методом распыления.
Система вентиляции, улавливания окрасочного тумана, освещение и исполнение оборудования подбираются с учетом состава ЛКМ, способа нанесения и требований безопасности производства.
Базовая комплектация чистой комнаты
Состав камеры определяется техническим заданием. Типовой комплекс предусматривает следующие основные элементы.
Кабина сухой фильтрации или с водяной завесой для улавливания окрасочного тумана.
Каркас, стеновые и потолочные панели, двери и смотровые окна по проекту.
Блок подготовки воздуха, фильтрация и потолочная система распределения воздуха.
Комплект освещения и управление оборудованием окрасочной и приточной систем.
Ограждения, двери и конструкция камеры
Камера изготавливается с каркасом, стеновыми и потолочными панелями. Вариант конструкции предусматривает сэндвич-панели с металлическими облицовками и утеплителем. Для проектного исполнения могут применяться панели толщиной 50 мм с облицовкой из оцинкованной стали.
Для перемещения изделий и обслуживания оборудования предусматриваются раздвижные и инспекционные двери, смотровые окна. Размеры проемов определяются габаритами окрашиваемой продукции и организацией перемещения изделий.
Потолочный приточный пленум
Приточный пленум распределяет предварительно подготовленный воздух по рабочей зоне и содержит фильтрующие элементы. В описанном исполнении используется фильтрация класса M5 и сменные фильтрующие кассеты.
Блок подготовки приточного воздуха
Блок подготовки воздуха обеспечивает подачу воздуха в камеру, фильтрацию и, в соответствующей комплектации, нагрев. Параметры приточной установки рассчитываются по необходимому воздухообмену и условиям эксплуатации.

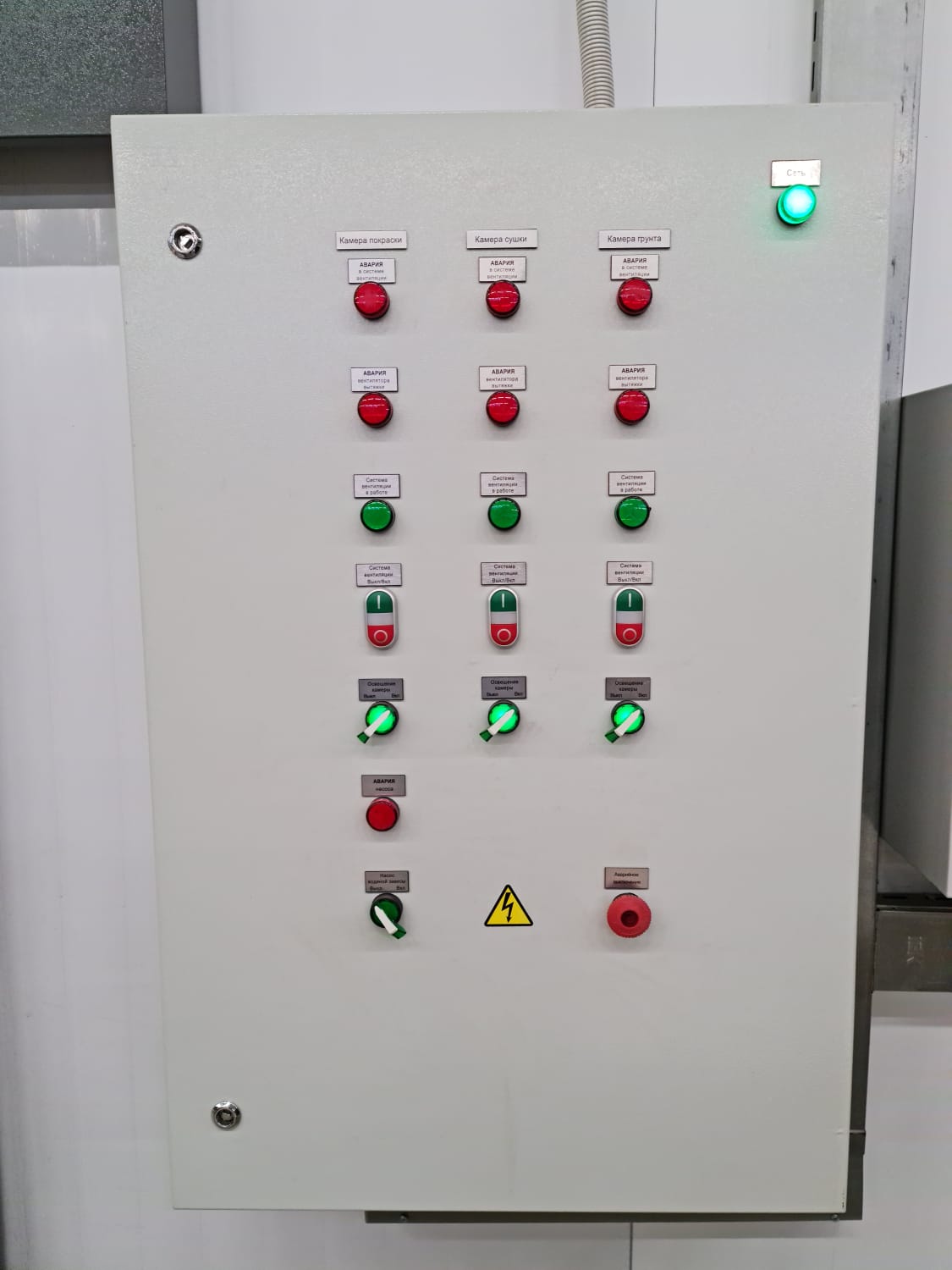

Автоматика и управление вентиляцией
Система автоматики приточного блока может включать контроль температуры, состояния фильтров и регулирование работы вентиляции.
- Канальный датчик температуры приточного воздуха.
- Защиту водяного теплообменника от замораживания.
- Смесительный узел с трехходовым регулирующим клапаном для водяного нагрева.
- Датчик перепада давления на фильтрах.
- Частотный преобразователь для управления производительностью вентилятора.
Освещение покрасочной камеры
Освещение рабочей зоны подбирается с учетом требований процесса окраски и условий эксплуатации оборудования. В конструкции камеры могут применяться светильники соответствующего промышленного исполнения, включая оборудование с необходимой взрывозащитой.
Угловые колонны для зоны сушки
Для организации воздухообмена в отдельной зоне сушки могут применяться угловые приточно-вытяжные колонны. Они используются для распределения воздушных потоков в сушильном отделении покрасочного комплекса.
Дополнительная комплектация камеры
Покрасочный комплекс может включать отдельные участки грунтования, окраски, сушки, выветривания и технологического хранения лакокрасочных материалов.
Сушильное отделение с приточно-вытяжными колоннами и оборудованием подготовки воздуха.
Водяной или электрический теплообменник, газовая либо дизельная система нагрева по проекту.
Помещения грунтования, выветривания и технологического хранения материалов.
Покрасочные столы, передвижные стеллажи и вспомогательное оборудование для изделий.
Чистая комната для покраски — пример компоновки
Дополнительное оборудование для покрасочного участка
Для организации окраски и перемещения изделий можно дополнительно использовать покрасочные столы и передвижные стеллажи.
Фиксация и позиционирование дверного полотна при нанесении лакокрасочных материалов.
Другие решения для покрасочного производства
В зависимости от организации производства можно выбрать отдельную окрасочную кабину, комплекс избыточного давления или покрасочную камеру с дополнительными технологическими зонами.
Решение для оснащения производственного участка окраски мебельных и столярных изделий.
Оборудование для улавливания окрасочного тумана с использованием сухих фильтрующих материалов.
Окрасочные кабины с водяной системой улавливания окрасочного тумана.
Как рассчитать покрасочную камеру под производство
Стоимость камеры зависит от площади и высоты помещения, размеров окрашиваемых изделий, технологии окраски, необходимого воздухообмена, типа окрасочных кабин, нагрева приточного воздуха и состава дополнительных зон.
Для расчета КП направьте:
- План помещения с размерами и высотой.
- Габариты изделий и предполагаемый объем окраски.
- Типы используемых ЛКМ и способ нанесения.
- Наличие и параметры отопления, электричества и вентиляции.
- Необходимость зон грунтования, сушки и выветривания.
- Город размещения оборудования.
Скачайте заполняемый опросный лист для расчета покрасочной камеры (PDF). Укажите известные параметры, сохраните файл и направьте его на info@noiner.ru вместе с планом помещения для подготовки КП.
Документация и технические исходные данные
Заполняемый PDF: укажите размеры помещения, параметры изделий, ЛКМ и требования к комплектации. Если каких-либо данных пока нет, оставьте поля пустыми. Сохраненный файл направьте на info@noiner.ru.
Для подготовки технического предложения используются опросный лист НОЙНЕР, план помещения и сведения о технологическом процессе. Состав оборудования, производительность вентиляции, параметры нагрева и инженерные подключения определяются индивидуально.
Для ознакомления с вариантом реализации посмотрите проект покрасочной камеры 8 x 10 м для производства дверей.
Преимущества заказа оборудования в НОЙНЕР
Учитываем изделия, ЛКМ, производительность участка и требования к окраске.
Подбираем компоновку камеры с учетом размеров и инженерных условий площадки.
Представлен выполненный проект камеры 8 x 10 м для дверного производства.
Рассматриваем тип фильтрации, приточные установки, дополнительные зоны и оснащение.
Подготавливаем расчет по согласованному техническому заданию.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Условия транспортировки, монтажа и ввода оборудования в эксплуатацию согласовываются в рамках проекта. Возможность самовывоза уточняется отдельно.
Подробнее: условия сотрудничества НОЙНЕР.
Получить расчет камеры избыточного давления
Отправьте план помещения, размеры изделий и данные по ЛКМ для подготовки технического предложения и КП.
Частые вопросы о камерах избыточного давления
Чем камера избыточного давления отличается от обычной окрасочной кабины?
Камера избыточного давления включает огражденную рабочую зону с подготовленной приточной вентиляцией и поддержанием положительного перепада давления. Окрасочная кабина служит для улавливания окрасочного тумана и может входить в состав комплекса.
Можно ли использовать камеру для окраски мебельных фасадов и дверей?
Да. Камеры применяются для окраски фасадов МДФ, межкомнатных дверей, изделий из древесины и других деталей. Размеры и оборудование подбираются под производственную задачу.
Можно ли добавить в покрасочную камеру отдельную зону сушки?
Да. Проект может предусматривать отдельную сушильную зону с приточно-вытяжными колоннами и подготовкой воздуха.
Что нужно для расчета стоимости камеры?
Для подготовки КП направьте план помещения, размеры изделий, применяемые ЛКМ, требования к производительности и сведения об инженерных коммуникациях. Для расчета можно скачать и заполнить опросный лист НОЙНЕР (PDF).
