4-008-32-0939 Датчик концевой MK5138 0,3M/M8 HOMAG
-
- 4-008-32-0939 Датчик концевой MK5138 0,3M/M8 HOMAG

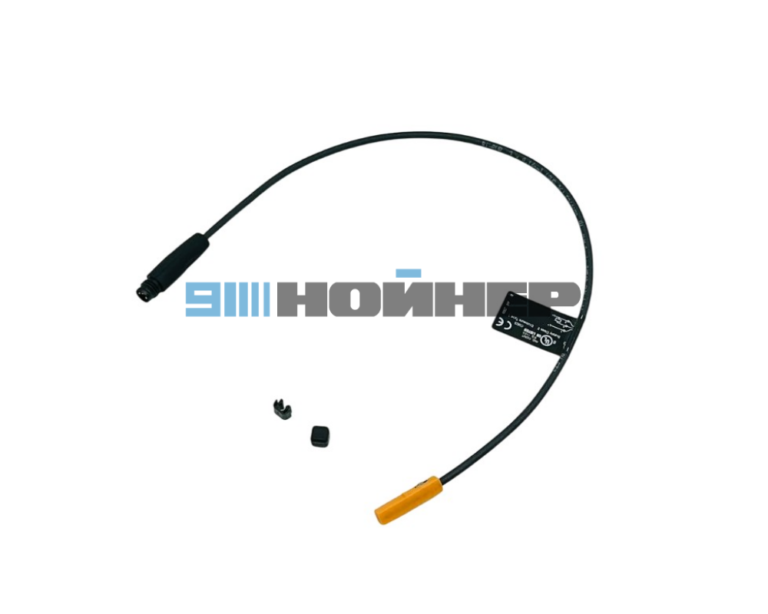

Датчик пневмоцилиндра IFM MK5138 0,3 м M8 — HOMAG 4-008-32-0939
Датчик пневмоцилиндра IFM MK5138 — магнитный датчик положения поршня с установкой в T-образный паз цилиндра. В каталоге запасных частей HOMAG представлен под артикулом 4-008-32-0939 (4008320939).
Полное обозначение производителя — MKT3020BBPKG/A/0,3M/ZH/AS. Датчик имеет выход PNP, питание 10-30 В DC, кабель длиной 0,3 м и трехконтактный разъем M8. Применяется для контроля положения поршня пневмоцилиндра в автоматизированном оборудовании.
4-008-32-0939
MK5138
PNP, NO
0,3 м / M8
Нужен датчик MK5138 для оборудования HOMAG?
Укажите артикул 4-008-32-0939 и необходимое количество. НОЙНЕР проверит цену, наличие или срок поставки и подготовит счет или коммерческое предложение.
Артикулы и обозначения
| Обозначение | Значение |
| Каталожный артикул HOMAG | 4-008-32-0939 |
| Номер без дефисов | 4008320939 |
| Производитель датчика | IFM electronic |
| Модель IFM | MK5138 |
| Обозначение IFM | MKT3020BBPKG/A/0,3M/ZH/AS |
Технические характеристики IFM MK5138
| Параметр | Значение |
|---|---|
| Производитель | IFM electronic |
| Модель | MK5138 |
| Тип датчика | Магнитный датчик положения поршня цилиндра |
| Принцип действия | AMR, магниторезистивный |
| Тип установки | T-образный паз пневмоцилиндра |
| Напряжение питания | 10-30 В DC |
| Тип выхода | PNP |
| Функция выхода | Нормально открытый (NO) |
| Максимальная нагрузка выхода | 100 мА |
| Частота переключения | 6000 Гц |
| Магнитная чувствительность | 2 мТл |
| Повторяемость | Менее 0,2 мм |
| Размеры корпуса | 25×5×6,5 мм |
| Кабель | PUR, 0,3 м |
| Разъем | M8, A-кодировка, 3 контакта, защелкивающееся соединение |
| Материал корпуса | Полиамид (PA) |
| Индикатор переключения | Желтый светодиод |
| Степень защиты | IP65 / IP67 |
| Рабочая температура | От -25 до +85 °C |
Назначение и принцип работы
Магнитный датчик MK5138 предназначен для регистрации положения поршня пневматического цилиндра. При прохождении магнитного поля поршня через зону чувствительности датчика происходит переключение электрического выхода.
Используется в автоматизированных пневматических механизмах для передачи сигнала о достижении поршнем заданного положения. Датчик устанавливается в T-образный паз корпуса цилиндра.
Применение в оборудовании HOMAG
Датчик MK5138 представлен в каталоге HOMAG под артикулом 4-008-32-0939. Применяется в пневматических узлах оборудования с соответствующими цилиндрами и электрическим подключением.
Для оборудования HOMAG, BRANDT и WEEKE подбор выполняется по каталожному номеру, модели станка или маркировке установленного датчика.
Особенности датчика MK5138
Контроль положения магнитного поршня пневмоцилиндра посредством AMR-элемента.
Компактный корпус с механическим зажимом для фиксации на пневмоцилиндре.
Нормально открытый коммутационный выход для подключения к совместимой системе управления.
Подключение через трехконтактный разъем M8 с защелкивающейся фиксацией.
Комплектация
Основная позиция — датчик IFM MK5138 с кабелем 0,3 м и разъемом M8, 1 шт. В документации IFM также указаны резиновая вставка и кабельный фиксатор в составе поставки. Фактическую комплектацию указываем в счете или КП.
Сопутствующие компоненты
Крепежный хомут для датчиков пневматического оборудования. Возможность применения с конкретным цилиндром и датчиком проверяется по монтажным размерам.
Отдельная карточка производителя IFM с полным обозначением MKT3020BBPKG/A/0,3M/ZH/AS.
Как подобрать датчик для замены
Для замены необходимо сверить номер HOMAG 4-008-32-0939, модель IFM MK5138 и полную маркировку MKT3020BBPKG/A/0,3M/ZH/AS. Важны тип монтажного паза, выход PNP, электрическое питание и подключение M8.
Датчики с одинаковым корпусом, но другой коммутационной функцией или разъемом, не следует устанавливать без проверки электрической схемы оборудования.
Для получения счета или КП направьте:
- Артикул HOMAG 4-008-32-0939 или IFM MK5138.
- Необходимое количество.
- Маркировку установленного датчика, если требуется замена.
- Модель станка или цилиндра для проверки исполнения.
- Реквизиты организации и город поставки.
Техническая документация IFM
Официальный технический паспорт IFM MK5138 содержит электрические характеристики, габаритный чертеж, подключение и данные по монтажу.
Скачать официальный технический паспорт IFM MK5138 (PDF)
Другие запчасти для станков HOMAG
Для обслуживания пневматических и электрических узлов можно подобрать другие компоненты в разделе запчасти для станков HOMAG и компоненты IFM.
Преимущества заказа в НОЙНЕР
Принимаем каталожные номера с дефисами и без них.
Учитываем модель датчика и полное заводское обозначение.
Можно направить фото установленной детали и маркировку исполнения.
Принимаем перечни датчиков, пневматики и других запасных частей одним запросом.
Подготавливаем предложения по согласованным артикулам и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать датчик HOMAG 4-008-32-0939 / IFM MK5138
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о датчике IFM MK5138
Какой датчик соответствует артикулу HOMAG 4-008-32-0939?
Магнитный датчик пневмоцилиндра IFM MK5138 с обозначением MKT3020BBPKG/A/0,3M/ZH/AS, кабелем 0,3 м и разъемом M8.
Для какого паза предназначен MK5138?
Для установки в T-образный паз пневматического цилиндра. Размеры и конструкция крепления указаны в техническом паспорте IFM.
Какое напряжение и тип выхода у MK5138?
Напряжение питания 10-30 В постоянного тока, выход PNP, нормально открытый. Максимальный выходной ток 100 мА.
Как заказать датчик для станка HOMAG?
Укажите артикул 4-008-32-0939, количество и реквизиты организации. НОЙНЕР подготовит счет или коммерческое предложение с актуальными условиями поставки.
