MKT3020BBPKG/A/0,3M/ZH/AS Датчик для цилиндров с Т-образным пазом MK5138 IFM
Датчик IFM MK5138 для пневмоцилиндров с T-образным пазом
Датчик IFM MK5138 — магнитный датчик положения поршня пневматического цилиндра с T-образным пазом. Заводское обозначение: MKT3020BBPKG/A/0,3M/ZH/AS. Предназначен для определения положения магнитного поршня и передачи сигнала в систему управления промышленным оборудованием.
Датчик оснащен выходом PNP с нормально открытой функцией NO. Напряжение питания 10-30 В DC. Подключение через кабель PUR длиной 0,3 м с трехконтактным разъемом M8. Компактный корпус 25×5×6,5 мм устанавливается в T-образный паз пневмоцилиндра.
IFM MK5138
PNP / NO
10-30 В DC
0,3 м / M8
Заказать датчик IFM MK5138
Направьте модель MK5138 и необходимое количество. НОЙНЕР проверит актуальные условия поставки и подготовит счет или коммерческое предложение.
Технические характеристики IFM MK5138
| Параметр | Значение |
|---|---|
| Производитель | IFM electronic |
| Модель | MK5138 |
| Полное обозначение | MKT3020BBPKG/A/0,3M/ZH/AS |
| Тип изделия | Магнитный датчик положения поршня |
| Принцип обнаружения | Магниторезистивный |
| Конструкция цилиндра | С T-образным пазом |
| Напряжение питания | 10-30 В DC |
| Потребляемый ток | Менее 10 мА |
| Электрический выход | PNP |
| Функция переключения | NO, нормально открытый |
| Максимальный ток нагрузки | 100 мА |
| Частота переключения | 6000 Гц |
| Магнитная чувствительность | 2 мТл |
| Гистерезис | Менее 1 мм |
| Повторяемость | Менее 0,2 мм |
| Размеры корпуса | 25×5×6,5 мм |
| Материал корпуса | Полиамид PA |
| Кабель | PUR, длина 0,3 м |
| Разъем | M8, A-кодировка, защелка |
| Степень защиты | IP65 / IP67 |
| Рабочая температура | От -25 до +85 °C |
| Индикация | Желтый светодиод состояния выхода |
| Электрическая защита | Защита от переполюсовки, короткого замыкания и перегрузки по току |
Назначение и принцип работы
Датчик MK5138 предназначен для контроля положения поршня пневматического цилиндра. При перемещении магнитного поршня в зону обнаружения датчик переключает электрический выход и передает сигнал в систему управления.
Магниторезистивный принцип обнаружения позволяет контролировать положение поршня без механического контакта с движущимися частями. Датчик используется в оборудовании с автоматизированными пневматическими приводами.
Применение IFM MK5138
Датчик применяется на пневмоцилиндрах с T-образным пазом, в том числе в системах автоматизации станков и производственных линий. Используется для получения сигнала о положении исполнительного механизма.
При замене датчика необходимо сверить тип выхода PNP NO, электрическое подключение, длину кабеля и монтажное исполнение. Для подбора по каталожному номеру оборудования можно использовать маркировку ранее установленной детали.
Особенности конструкции
Монтаж и фиксация датчика в T-образном пазу пневмоцилиндра с возможностью регулировки положения.
Размеры 25×5×6,5 мм позволяют устанавливать датчик в предназначенный для него паз цилиндра.
Регистрирует магнитное поле поршня без контакта с движущимися элементами цилиндра.
Кабель длиной 0,3 м с разъемом M8 для подключения к соответствующей цепи управления.
Комплектация

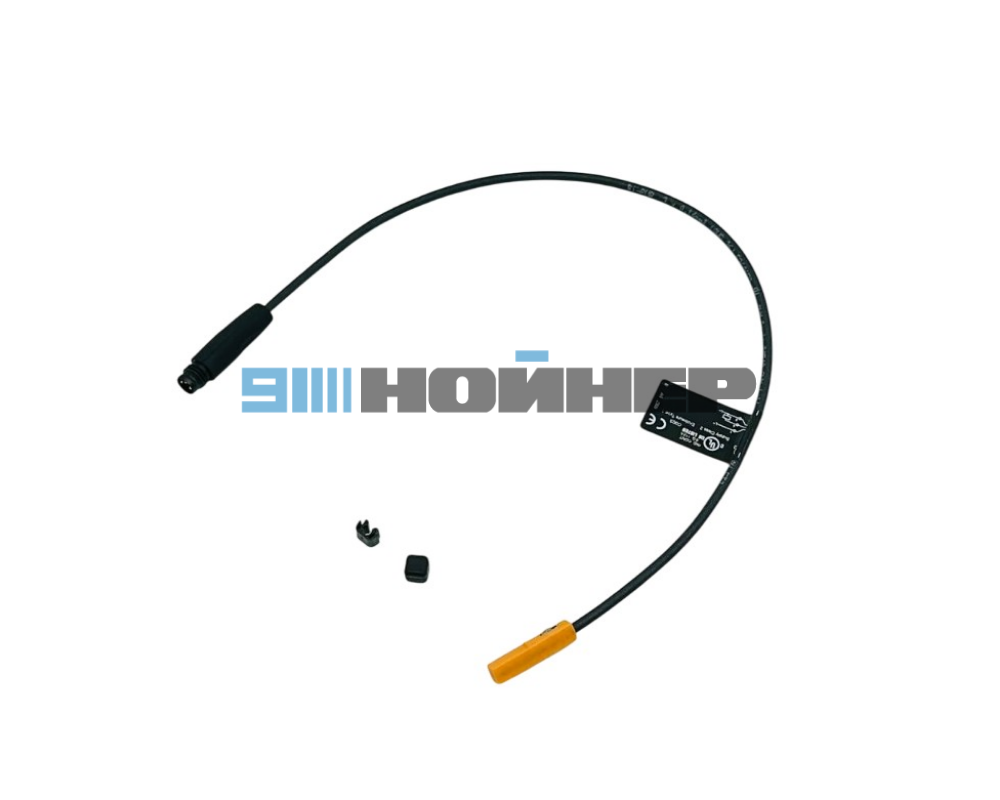

Основная позиция — датчик IFM MK5138 с кабелем 0,3 м и разъемом M8, 1 шт.
Согласно технической документации IFM, в комплект поставки входят резиновая вставка (1 шт.) и крепеж кабеля (1 шт.).
Связанная запчасть HOMAG и сопутствующие компоненты
Каталожная позиция MK5138 для оборудования HOMAG, BRANDT и WEEKE. Подбор по номеру запчасти 4-008-32-0939.
При обслуживании пневматики могут потребоваться крепежные элементы и ответные электрические разъемы. Подбор по исполнению установленного цилиндра и соединения M8.
Как подобрать датчик для замены
Для замены используйте обозначение IFM MK5138 или полную заводскую маркировку MKT3020BBPKG/A/0,3M/ZH/AS. Проверьте наличие T-образного паза, электрический выход PNP NO, длину кабеля и тип разъема.
Если датчик подбирается для станка, укажите модель оборудования, номер из каталога запчастей или приложите фотографию маркировки старого датчика.
Для получения счета или КП направьте:
- Модель IFM MK5138 или полную маркировку.
- Необходимое количество.
- Артикул станка или фото старого датчика при необходимости подбора.
- Реквизиты организации и город поставки.
Техническая документация IFM MK5138
Русскоязычный технический паспорт IFM содержит электрические характеристики, габаритный чертеж, размеры корпуса, параметры подключения, условия эксплуатации и комплектацию.
Скачать технический паспорт IFM MK5138 на русском языке (PDF)
Другие компоненты IFM
Для заказа других промышленных датчиков, сенсоров и комплектующих перейдите в каталог компонентов IFM в НОЙНЕР. Можно направить несколько артикулов одной спецификацией.
Преимущества заказа в НОЙНЕР
Принимаем модель и полное обозначение производителя.
Учитываем тип выхода, напряжение, подключение и особенности монтажа.
Можно направить фотографию датчика или маркировку установленной детали.
Принимаем заявки на датчики, пневматику, приводные компоненты и другие запчасти.
Подготавливаем предложение по согласованным артикулам, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать датчик IFM MK5138
Укажите необходимое количество датчиков для получения счета или коммерческого предложения.
Частые вопросы о датчике IFM MK5138
Для каких цилиндров предназначен IFM MK5138?
Для пневматических цилиндров с T-образным пазом, конструкция которого соответствует монтажным требованиям датчика.
Какое напряжение питания и выход у MK5138?
Напряжение питания 10-30 В постоянного тока, выход PNP с нормально открытой функцией NO.
Как подключается IFM MK5138?
Через кабель PUR длиной 0,3 м с разъемом M8. Схема электрического подключения приведена в техническом паспорте IFM.
Как запросить счет на датчик MK5138?
Укажите модель MK5138, количество и реквизиты организации. НОЙНЕР подготовит счет или коммерческое предложение с актуальными условиями поставки.
