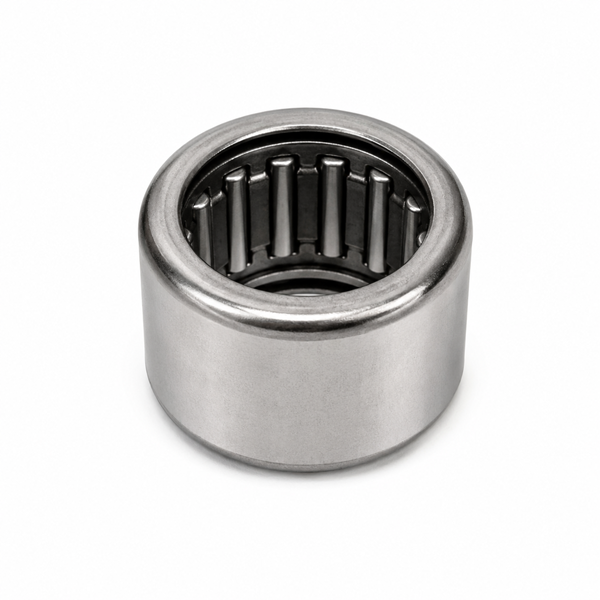

Подшипник игольчатый BK 1212 HOMAG 4-006-10-0327

Подшипник игольчатый BK 1212 HOMAG 4-006-10-0327 — запасная часть для подвижных узлов деревообрабатывающего оборудования HOMAG / WEEKE. Каталожный номер также записывается без дефисов: 4006100327.

BK 1212 представляет собой игольчатый подшипник в тонкостенной штампованной обойме с закрытым торцом. Номинальный диаметр по игольчатым роликам составляет 12 мм, наружный диаметр — 18 мм, ширина — 12 мм. При замене необходимо сверить артикул, размеры и исполнение посадочного узла.

Технические характеристики BK 1212

Назначение игольчатого подшипника BK 1212

Игольчатые подшипники применяются в механизмах с ограниченным монтажным пространством, где необходимо обеспечить вращение деталей при радиальной нагрузке.

Конструкция BK предусматривает тонкостенную наружную обойму и закрытый торец. Такое исполнение используется в опорах, расположенных у конца вала, когда конструкция узла требует закрытого подшипника.

Для работы подшипника необходимо соответствие сопряженной поверхности вала, посадочного отверстия корпуса и условий смазывания требованиям выбранного исполнения.

Применение в оборудовании HOMAG / WEEKE

Подшипник с каталожным номером 4-006-10-0327 используется как запасная часть механических узлов деревообрабатывающего оборудования HOMAG. Подбор для станков HOMAG / WEEKE выполняется по документации конкретной машины.

При подборе недостаточно совпадения только типоразмера BK 1212. Следует учитывать исполнение подшипника, условия работы и требования к сопряженным деталям.

Что проверить перед заменой подшипника

Сопутствующие запчасти HOMAG

При обслуживании механических узлов оборудования HOMAG / WEEKE могут потребоваться другие подшипники и направляющие элементы. Ниже представлены отдельные товары каталога НОЙНЕР. Они не являются автоматической заменой BK 1212.

Другие комплектующие представлены в разделе «Запчасти для станков HOMAG».

Как заказать подшипник HOMAG 4-006-10-0327

Для заказа укажите артикул 4-006-10-0327 и количество. Если требуется проверить применимость, направьте модель и заводской номер станка, фото установленного подшипника или фрагмент каталога запчастей.

Техническая документация производителей подшипников

Габаритные размеры и конструкция типоразмера BK 1212 приведены в официальных технических данных производителей подшипников. Параметры нагрузки, допустимой частоты вращения и смазывания необходимо выбирать для конкретного производителя и исполнения.

JTEKT / Koyo — технические характеристики BK1212

SKF — каталог игольчатого подшипника BK 1212

Другие запчасти для оборудования HOMAG

НОЙНЕР поставляет запасные части и комплектующие для деревообрабатывающего оборудования. Если требуется несколько позиций для ремонта или технического обслуживания, направьте единую спецификацию с артикулами и количеством.

Оплата и доставка

Подробнее: условия сотрудничества НОЙНЕР.

Частые вопросы о подшипнике BK 1212 HOMAG

Какие размеры у подшипника BK 1212?

Диаметр по роликам 12 мм, наружный диаметр 18 мм, ширина 12 мм. Размеры относятся к типоразмеру BK 1212.

Чем отличается BK 1212 от HK 1212?

BK 1212 имеет один закрытый торец, а HK 1212 — открытые торцы. Эти исполнения нельзя считать взаимозаменяемыми без проверки конструкции узла.

Подходит ли BK 1212 для любого центра HOMAG / WEEKE?

Нет. Применимость определяется конкретным узлом и каталожным номером. Для подбора желательно направить модель, заводской номер станка или спецификацию.

Как запросить счет на подшипник 4-006-10-0327?

Укажите артикул HOMAG 4-006-10-0327, количество и реквизиты организации. Запрос можно отправить через форму товара или на info@noiner.ru.

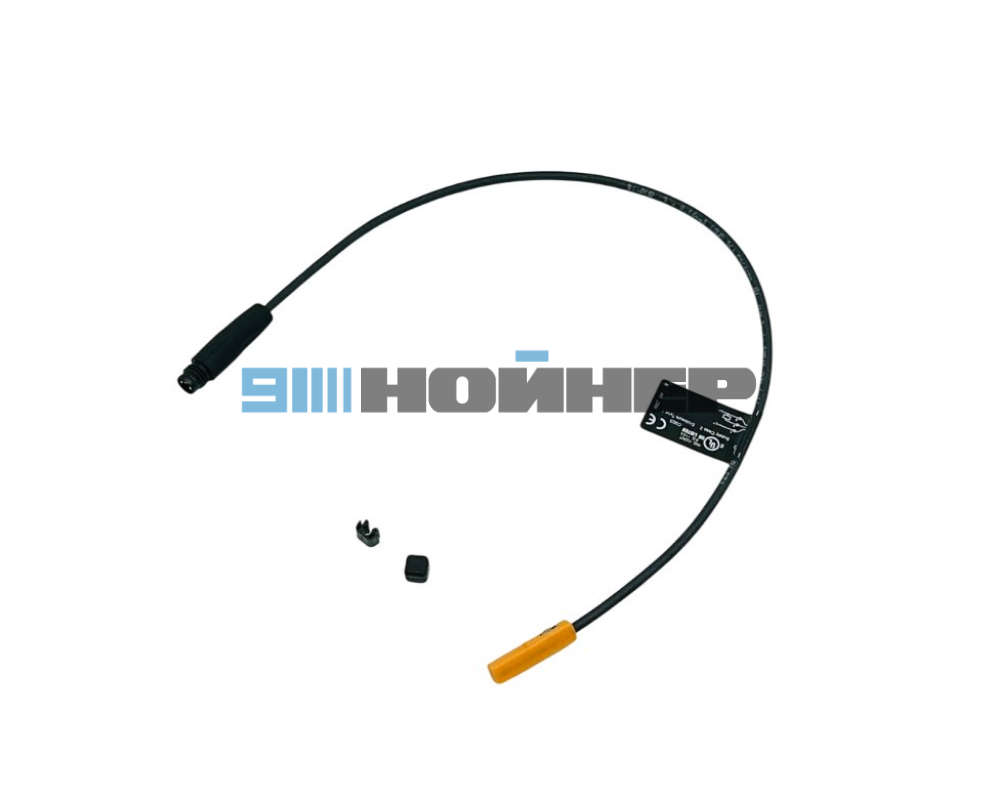

Датчик пневмоцилиндра IFM MK5138 0,3 м M8 — HOMAG 4-008-32-0939

Датчик пневмоцилиндра IFM MK5138 — магнитный датчик положения поршня с установкой в T-образный паз цилиндра. В каталоге запасных частей HOMAG представлен под артикулом 4-008-32-0939 (4008320939).

Полное обозначение производителя — MKT3020BBPKG/A/0,3M/ZH/AS. Датчик имеет выход PNP, питание 10-30 В DC, кабель длиной 0,3 м и трехконтактный разъем M8. Применяется для контроля положения поршня пневмоцилиндра в автоматизированном оборудовании.

Артикулы и обозначения

Технические характеристики IFM MK5138

Назначение и принцип работы

Магнитный датчик MK5138 предназначен для регистрации положения поршня пневматического цилиндра. При прохождении магнитного поля поршня через зону чувствительности датчика происходит переключение электрического выхода.

Используется в автоматизированных пневматических механизмах для передачи сигнала о достижении поршнем заданного положения. Датчик устанавливается в T-образный паз корпуса цилиндра.

Применение в оборудовании HOMAG

Датчик MK5138 представлен в каталоге HOMAG под артикулом 4-008-32-0939. Применяется в пневматических узлах оборудования с соответствующими цилиндрами и электрическим подключением.

Для оборудования HOMAG, BRANDT и WEEKE подбор выполняется по каталожному номеру, модели станка или маркировке установленного датчика.

Особенности датчика MK5138

Комплектация

Основная позиция — датчик IFM MK5138 с кабелем 0,3 м и разъемом M8, 1 шт. В документации IFM также указаны резиновая вставка и кабельный фиксатор в составе поставки. Фактическую комплектацию указываем в счете или КП.

Сопутствующие компоненты

Как подобрать датчик для замены

Для замены необходимо сверить номер HOMAG 4-008-32-0939, модель IFM MK5138 и полную маркировку MKT3020BBPKG/A/0,3M/ZH/AS. Важны тип монтажного паза, выход PNP, электрическое питание и подключение M8.

Датчики с одинаковым корпусом, но другой коммутационной функцией или разъемом, не следует устанавливать без проверки электрической схемы оборудования.

Техническая документация IFM

Официальный технический паспорт IFM MK5138 содержит электрические характеристики, габаритный чертеж, подключение и данные по монтажу.

Скачать официальный технический паспорт IFM MK5138 (PDF)

Другие запчасти для станков HOMAG

Для обслуживания пневматических и электрических узлов можно подобрать другие компоненты в разделе запчасти для станков HOMAG и компоненты IFM.

Оплата и доставка

Подробнее: условия сотрудничества НОЙНЕР.

Частые вопросы о датчике IFM MK5138

Какой датчик соответствует артикулу HOMAG 4-008-32-0939?

Магнитный датчик пневмоцилиндра IFM MK5138 с обозначением MKT3020BBPKG/A/0,3M/ZH/AS, кабелем 0,3 м и разъемом M8.

Для какого паза предназначен MK5138?

Для установки в T-образный паз пневматического цилиндра. Размеры и конструкция крепления указаны в техническом паспорте IFM.

Какое напряжение и тип выхода у MK5138?

Напряжение питания 10-30 В постоянного тока, выход PNP, нормально открытый. Максимальный выходной ток 100 мА.

Как заказать датчик для станка HOMAG?

Укажите артикул 4-008-32-0939, количество и реквизиты организации. НОЙНЕР подготовит счет или коммерческое предложение с актуальными условиями поставки.
