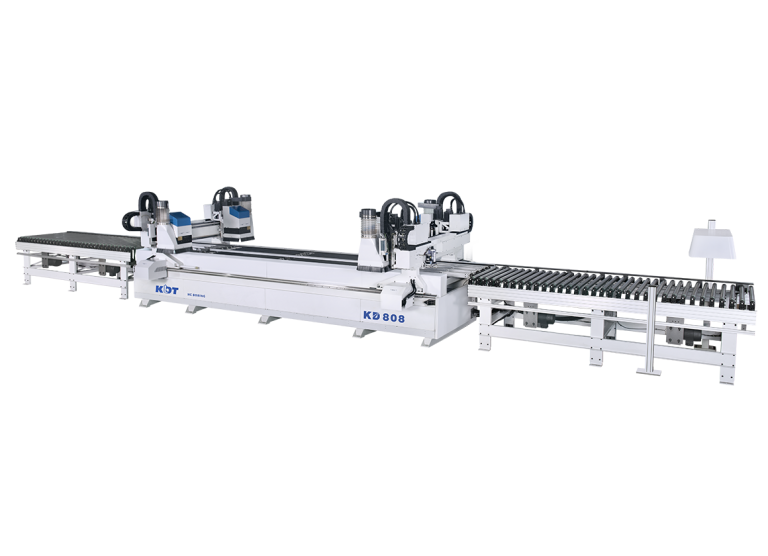

Сверлильный центр с ЧПУ KDT KD-808

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Этот станок можно купить в Трейд-Ин

Узнайте подробности по телефону +7 (495) 199-79-79e-mail для связи info@noiner.ru

Назначение

Сверлильно-присадочный центр с ЧПУ KDT KD-808 предназначен для высокоточного сверления глухих отверстий в торцах и плоскостях мебельных щитов по 4 сторонам.

Сверлильный центр с ЧПУ оборудован 4 сверлильными головами, что позволяет увеличить эффективность обработки вдвое.

Можно использовать с разным программным обеспечением для разделения заказов.

Используется для серийного и индивидуального производства, возможна обработка нескольких панелей одновременно.

Технические характеристики

Длина детали, мм. 240 – 1300 (2 зоны),
240 – 2800 (1 зона)
Ширина детали, мм. 120 – 800
Ширина детали, мм. 120 – 800
Min. размер детали (Д × Ш), мм. 240 × 120
Max. размер детали (Д × Ш), мм. 1300 × 800 (2 зоны),
2800 × 800 (1 зона)
Max. скорость по оси (X), м/мин. 100
Max. скорость по оси (Y), м/мин. 100
Max. скорость по оси (Z), м/мин. 30
Кол-во вертикальных шпинделей, шт. 19×4
Кол-во горизонтальных шпинделей по оси X, шт. 3×4
Кол-во горизонтальных шпинделей по оси Y, шт. 2×2
Размер аспирационного патрубка, мм. 200 × 4150 × 1
Габариты (X × Y × Z), мм. 13 300 × 2350 × 2050
Габариты (Д × Ш × В), мм. 13 000 × 4380 × 2000
Общая мощность, кВт 41,3
Рабочее давление, MPa 0,6
Сверл. группа Тайвань
Размер патрона Ø10
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Отличительные особенности

  • 92 обособленных шпинделя (76 вертикальных+16 горизонтальных)
  • четыре сверлильных головы
  • автоматический подбор режима обработки, в зависимости от размера заготовки
  • одновременная обработка двух разных деталей
  • секции контроля загрузки и выгрузки деталей

Конструктивные преимущества

Станина станка

Станина оборудования представляет собой цельную конструкцию, сваренную из стальных прямоугольных труб. Зона обработки: 2800 × 800 мм.

Подающий конвейер

Для подачи материала используется роликовый конвейер Габариты: 3300 × 1130 мм.

Вакуумный насос

Укомплектован вакуумным насосом с воздушным охлаждением, производство — Германия, с объемом всасывания 129 м³ / ч, обеспечивающим надежную адсорбцию и фиксацию детали, что гарантирует точное сверление.

Опционально

Высокоточное оптическое устройство определения ширины детали для эффективного предотвращения ошибок обработки.

Серводвигатели

Каждый механизм приводится в движение независимым серводвигателем, всего на станке 16 серводвигателей.

Компоновка

Вертикальные:
19 × 4 = 76

Горизонтальные:
по X — 3 × 4 = 12
по Y — 2 × 2 = 4

Всего 92 шпинделя

Разгрузочный конвейер

Для выгрузки деталей используется роликовый конвейер

Габариты: 3300 × 1130 мм.

Пневматическое прижимное устройство

Все горизонтальные сверла укомплектованы пневматическим роликовым устройством, что обеспечивает точность сверления.

Комплектация

Стандартная комплектация — ручной сканер, опционально — автоматический сканер.

Программное обеспечение

24 дюймовый монитор Dell

Система Beckhoff

Программное обеспечение — независимая разработка.
