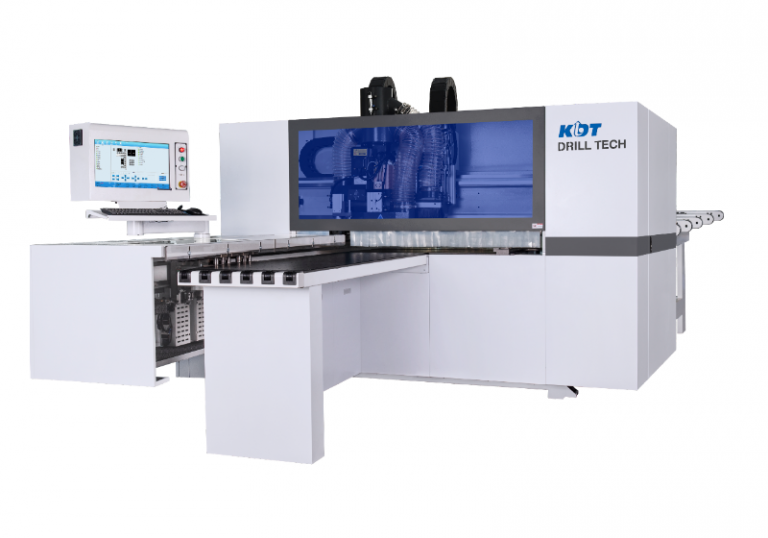

Сверлильно-присадочный центр с ЧПУ KDT KD-612KH

+7 (495) 199-79-79 Узнать цену
![]() |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Сверлильно-присадочный центр с ЧПУ KDT KD-612KH Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Скорость движения: 140/90/50 м/мин.
Быстрое перемещение, меньше времени на подготовку к обработке
Верхняя сверлильная группа: 12 вертикальных, 8 горизонтальных.
Пазовальный узел ⌀ 120*20*4 мм;
Нижняя сверлильная группа: 9 вертикальных
Технические характеристики
Длина заготовки, мм. | 70-2800 |
Ширина заготовки, мм. | 50-1200 35-50 ( L≤1000mm) |
Толщина заготовки, мм. | 9-60 |
Ширина заготовок для пазования, мм. | 50-800 |
Размер пильного диска, мм. | 120*20*4 |
Скорость перемещения захватов заготовки (Х), м/мин. | 140 |
Max. скорость по оси (Y), м/мин. | 90 |
Max. скорость по оси (Z), м/мин. | 50 |
Верхняя группа: вертикальных/горизонтальных шпинделей, шт. | 12/8 |
Нижняя группа: вертикальных шпинделей, шт. | 9 |
Фрезерные узлы: верхний/нижний, кВт | 5,5 + 3,5 |
Шпиндель присадочной группы, кВт |
2*2,2 |
Диаметр аспирационного патрубка, мм. | Ø200 + Ø100 |
Размеры станка, (ДхШхВ), мм. | 5900x620x2190 |
Установленная мощность, кВт | 22,65 |
Рабочее давление, Бар | 6 |
Масса, кг. | 3500 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности
- Полная интеграция с БАЗИС и поддержка стандартов DXF, XLS, XML, MPR
- Минимальный размер детали — 75 х 35 мм
- Скорость движения: 140/90/50 м/мин
- Два фрезерных узла в комплектации (Верхний 5,5кВт + Нижний 3,5 кВт)
- Пазовальный узел (Пила)
- Визуализация обработки двухсторонней карты присадки
- Работа со СКАНЕРОМ штрих-кода (идет в комплекте), что повышает производительность до 40%
Конструктивные преимущества
Станина с порталом для основных узлов
Это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
Два режима работы
Два режима работы: заготовка выдается обратно оператору или на другую сторону.
Компьютер+XML / MPR, простота в эксплуатации
- Работа с картами присадки из программы «Базис-мебельщик»
- Формат файлов MPR, XML, DXF.
- Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Захват заготовок
Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT.
Рабочий стол
Рабочий стол оснащен воздушной подушкой.
Секции в рабочей зоне перемещаются влево и вправо.
Позиционирование
Возможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании.
Боковой выравниватель
Боковой выравниватель обеспечивает точность работы.
Компоновка верхней и нижней сверлильных групп
Верхняя сверлильная группа: 12 вертикальных, 8 горизонтальных.
Нижняя сверлильная группа: 9 вертикальных
Два фрезерных узла: верхний (5,5 кВт) + нижний (3,5 кВт)
Пазовальный узел
Пазовальный узел — Ø120*20*4 мм.
Сканер для считывания штрих-кодов входит в базовое оснащение станка
Станок оснащен промышленным компьютером на базе Windows
Интерфейс управления станком русифицирован.
Программное обеспечение
Программное обеспечение позволяет сделать симуляцию и рассчитать время обработки.
Станок интегрирован с программой «Базис»
Станок интегрирован с программой «Базис» и «К-3».
