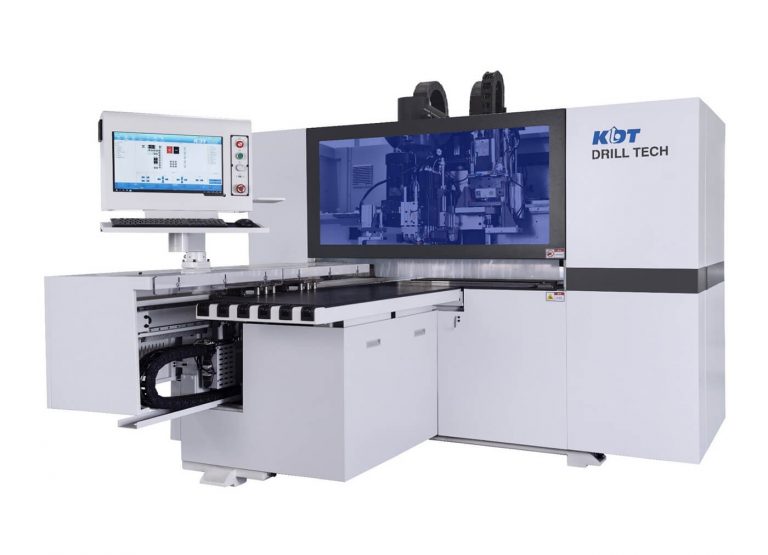

Сверлильно-присадочный центр с ЧПУ KDT KD-610HZ
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
- 8 горизонтальных сверл
- 12 вертикальных сверл
- Фрезерный агрегат 5,5 кВт с магазином смены инструмента на 5 позиций
- H-пазовальный диск
Нижняя группа:
- 9 вертикальных сверл
- Фрезерный агрегат
- Длина детали: 70–2800 мм
- Толщина детали: 9–60 мм
- Ширина детали: 35–1000 мм
- Скорость: X — до 140 м/мин, Y — до 90 м/мин, Z — до 50 м/мин
- Вес станка: 3200 кг
Технические характеристики
| Длина заготовки, мм. | 70 — 2800 |
| Ширина заготовки, мм. | 35 — 1000 |
| Толщина заготовки, мм. | 9 — 60 |
| Магазин смены инструментов |
5 позиций |
| Размер пильного диска, мм. | 120*20*4 |
| Скорость перемещения захватов заготовки (Х), м/мин | 140 |
| Max. скорость по оси (Y), м/мин. | 90 |
| Max. скорость по оси (Z), м/мин. | 50 |
| Верхняя группа: вертикальных/горизонтальных шпинделей, шт. | 12/8 |
| Нижняя группа: вертикальных шпинделей, шт. | 9 |
| Фрезерные узлы: верхний/нижний, кВт | 5,5+3,5 |
| Диаметр аспирационного патрубка, мм. | 200+100 |
| Размеры станка, (ДхШхВ), мм. | 5300x2660x2190 |
| Установленная мощность, кВт | 21,9 |
| Рабочее давление, Бар | 6 |
| Масса, кг. | 3200 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности KD-610HZ
- Работа с картами присадки из программы «Базис-мебельщик»
- Формат файлов MPR, XML, DXF.
- Высокая скорость обработки: 140/90/50 м/мин.
- Два фрезерных узла в стандартной комплектации (Верхний + Нижний)
- Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
- Автоматическая смазка направляющих перемещения по X и Y
- Визуализация обработки двухсторонней карты присадки
- Сканер для считывания карты присадки по штрих-коду
Конструктивные преимущества
Экономия площади 22%
Работа на станке 1 оператором.
Загрузка и выгрузка деталей с одной стороны.
Компьютер+XML / MPR, простота в эксплуатации
- Работа с картами присадки из программы «Базис-мебельщик»
- Формат файлов MPR, XML, DXF.
- Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Захват заготовок
Два автоматических захвата надежно фиксируют заготовку.
Особая конструкция с обдувом захватов запатентована заводом KDT.
Размер детали
Минимальный размер детали 75 х 35 мм.
Максимальная длина 2800 мм.
Максимальная ширина детали 1000 мм.
Компоновка верхней и нижней сверлильных групп
Компоновка верхней сверлильной группы:
12 – вертикальных шпинделей
8 – горизонтальных шпинделей
Компоновка нижней сверлильной группы: 9-вертикальных шпинделей
В стандартной комплектации установлены два фрезерных узла, верхний 5,5 кВт + нижний 3,5 кВт.
Магазин смены инструментов
Магазин смены инструментов на 5 позиций
Пазовальный узел
Пазовальный узел — ф120*20*4 мм.
Вертикальный прижим при фрезеровании
Верхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки.
Сканер для считывания штрих-кодов входит в базовое оснащение станка
Рабочий стол оснащен воздушной подушкой.
Станок интегрирован с программой «Базис»
