Подъемный стол BARTH H 1000

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Справится с очень высокими нагрузками

Подъемный стол H 1000 является дальнейшим развитием проверенного H 850 и предназначен для обработки особенно тяжелых деталей. Прочная сварная верхняя и нижняя рама и геометрия ножничного механизма, оптимизированная для максимальной нагрузки в верхнем положении, позволяют безопасно перемещать грузы весом до 1000 кг с помощью этого стола. Базовая конструкция выполнена из толстостенных пустотелых профилей. Поверхности имеют порошковое покрытие. Двухступенчатая насосная система позволяет быстро и без усилий адаптировать рабочую высоту к соответствующим потребностям.

Работайте более эффективно и с меньшими усилиями с помощью подъемного стола H 1000

Стол с подъемным механизмом просто необходим при работе с очень тяжелыми деталями. Вам нужен рабочий стол, который регулируется по высоте для определенных рабочих действий? Выберите подъемный стол от BARTH, потому что тогда вы получите помощника, которого вы будете использовать в своей компании различными способами. Этот универсальный рабочий стол часто используется, например, в качестве загрузочного стола для вакуумного пресса или как подъемный стол для сверлильного станка. Поскольку наши гидравлические подъемные столы оснащены двумя фиксированными роликами и поворотными роликами с тормозом, их можно использовать в любом месте на вашем производстве или для транспортировки деталей.

Подъемные столы: незаменимые помощники на каждом производстве

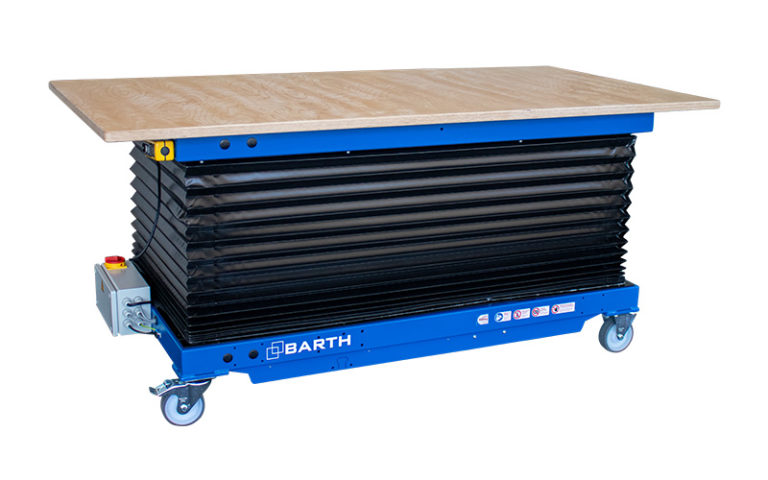

С помощью такого гидравлического подъемного стола один сотрудник может перемещать тяжелые двери или громоздкие детали без дополнительных помощников. Мы предлагаем на выбор четыре варианта столешницы — в базовой версии подъемный стол без столешницы. С H 1000 eDRIVE регулировка высоты с помощью гидравлического блока 230 В обеспечивает комфорт, а с H 1000 accuDRIVE с помощью гидравлического блока 12 В. Вы получаете электрический подъемный стол.

Для подъемного стола H 1000 доступны различные рабочие поверхности. С опциональным перфорированном столом у вас есть возможность использовать наши широкий ассортимент комплектующих для перфорированного стола.

Преимущества

  • Может использоваться как подъемный и рабочий стол
  • Расширяемая рабочая поверхность с продольным и поперечным удлинением
  • Изменяемая рабочая высота благодаря удобной регулировке высоты
  • Электрическая регулировка высоты с дополнительным пультом дистанционного управления
  • Плавная регулировка высоты с грузоподъемностью 1000 кг
  • Базовая конструкция из толстостенных полых профилей
  • Поверхность с порошковым покрытием

Комплектация

  • Базовое устройство без рабочей поверхности
  • 2 фиксированных ролика диаметром 125 мм
  • 2 поворотных ролика с тормозом Ø 125 мм
  • Грузоподъемность 1000 кг
  • Поставляется в полностью собранном виде
  • Вариант eDRIVE: гидравлический блок 230 В, управление через педальный переключатель
  • Вариант AccuDRIVE: гидравлический блок питания 12 В, управление с помощью педального переключателя
  • Блокируемый главный выключатель



Купить подъемный стол можно с различными комплектующими:

4 боковые опоры для wendoLIFT II (комплект)

Переходная втулка для зубчатых реек

  • стальная втулка со встроенным магнитом
  • позволяет использовать реечные приводы прижимов MULTI (например, RPGL и RPL) на деревянном перфорированном столе

Втулка адаптера позволяет вставлять зубчатую рейку в перфорированный стол.

Стопорный блок для перфорированного стола

70 х 60 х 30 мм

Массивный алюминиевый упорный блок можно использовать в качестве упора для склеивания или ручной обработки на перфорированном столе

Рабочая поверхность 2000 мм х 1 015 мм х 30 мм

Стабильная мультиплексная рабочая поверхность для подъемных столов H600, H850 и H1000

Выдвижная рейка для подъемных столов, набор из 2 шт.

  • выдвижная мультиплексная полоса 1150 мм с ковровой поверхностью
  • экструдированный алюминиевый профиль
  • зажимная скоба для быстрой установки и снятия

Выдвижной набор из 2 реек для подъемных столов идеально подходит в качестве опоры для защиты поверхности. Используемые мультиплексные рейки снабжены мягкими ковровыми покрытиями. Выдвигаются в сторону, удлиняя рабочую поверхность. Зажимные скобы и крючки удерживают рейки на месте и позволяют их демонтировать одной рукой.

Ножной насос установлен на длинной стороне

По желанию заказчика ножной насос может быть установлен на длинной стороне.

Подъемная консоль для vakuuLIFT-S

  • Длина: 2 м
  • Включает источник света с 3 розетками, подачей сжатого воздуха и 2 ползунками

Встречный упор с подшипником 360°

Может вращаться на 360°, высота 70 мм

Упор с подшипником может быть вставлен в перфорированную пластину.

Деревянная рейка с ковровым покрытием

Вставная деревянная рейка с ковровым покрытием может использоваться в качестве подложки

Фиксированный ролик

Стандартное оборудование на подъемном столе H 600, vakuuLIFT-S и wendoLIFT

Фиксированные ролики обеспечивают большую стабильность и лучшее поведение при движении под нагрузкой, когда используется, как тележка с подъемным столом

Продольное удлинение для H 600, H 850 и H 1000 HPL с покрытием

  • HPL с покрытием
  • 550 мм с обеих сторон
  • ножной насос установлен на длинной стороне (не относится к H 1000)

Варианты удлинения с обеих сторон увеличивают контактную поверхность подъемного стола. Это особенно выгодно для длинных заготовок.

Продольное удлинение для H 600, H 850 и H 1000

  • 550 мм с обеих сторон
  • включая ножной насос, установленный на длинной стороне

Поворотный ролик с блокировкой направления

Стандартное оборудование для подъема столов H 850 и H 1000

Направленная блокировка фиксирует поворотный ролик и, при необходимости, облегчает рулевое управление столом под нагрузкой.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм HPL с покрытием

Помимо использования в качестве рабочей поверхности, мультиплексный перфорированный стол с покрытием HPL также подходит для крепления зажимных инструментов.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм

Помимо использования в качестве рабочей поверхности, устойчивый мультиплексный перфорированный стол также подходит для крепления зажимных инструментов.

Зажим для перфорированного стола

Усилие зажима около 500 кг

Механический зажим является устройством для склеивания

Зажим подпружиненный для перфорированного стола

Усилие зажима около 250 кг

Зажим является устройством для склеивания

Стальная перфорированная пластина для подъемных столов H 600, H 850 и H 1000

Перфорированная стальная пластина 6 мм
на 30 мм мультиплекс перфорированном толе,
для H 600 / H 850 / H 1000;
2000 х 1,015 х 36 мм

3-точечный удлинитель с кабелем длиной 5 м

  • включая монтажный кронштейн

Трехточечный удлинитель служит распределителем питания на рабочем месте

Вертикальный зажим для перфорированного стола

  • ручка 2K
  • ход 100 мм
  • высота зажима макс. 200 мм

Вертикальный зажим — это пресс, который оказывает давление сверху на заготовку и стол.

Реечный механизм для перфорированного стола

  • усилие зажима около 1000 кг
  • ход 155 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Реечный механизм малый для перфорированного стола

  • усилие зажима около 200 кг,
  • ход 150 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Комплект для перфорированного стола

  • 3 зубчатые рейки малые
  • 4 упора
  • 2 х вертикальных зажима

Зажимные элементы для небольших работ по склеиванию, такие как рамы, выдвижные ящики и т. д.
