Подъемный стол BARTH H 850

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Рабочий и подъемный стол H 850 выдерживает больший вес без проблем

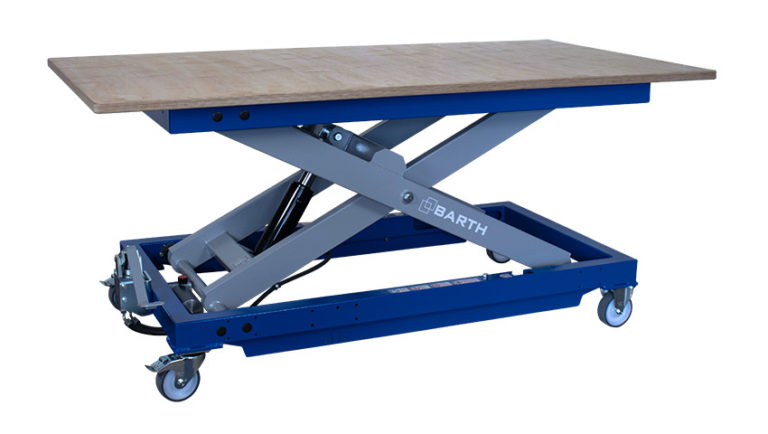

Подъемный стол H 850 предназначен для тяжелых деталей. Прочная сварная верхняя и нижняя рама и геометрия ножничного механизма, оптимизированная для максимальной нагрузки в верхнем положении, позволяют безопасно перемещать грузы весом до 850 кг с помощью этого стола. Базовая конструкция выполнена из толстостенных пустотелых профилей. Поверхности имеют порошковое покрытие. Двухступенчатая насосная система позволяет быстро и без усилий адаптировать рабочую высоту к соответствующим потребностям.

Работайте более эффективно и без усилий с подъемным столом H 850

Там, где регулярно обрабатываются тяжелые заготовки, подъемный стол не должен отсутствовать. Вам нужен рабочий стол, который регулируется по высоте для определенных рабочих шагов? Выберите подъемный стол от BARTH, потому что тогда вы получите помощника, которого вы будете использовать в своей компании различными способами. Этот универсальный рабочий стол часто используется, например, в качестве загрузочного стола для вакуумного пресса. Поскольку наши подъемные столы оснащены двумя фиксированными роликами и поворотными роликами с тормозом, их можно использовать в любом месте на вашем производстве или для транспортировки деталей.

Подъемные столы: незаменимые помощники на каждом производстве

Рентабельность работы может быть увеличена с помощью подъемных столов. С помощью такого подъемного стола один сотрудник может перемещать тяжелые двери или громоздкие детали без дополнительных помощников. Мы предлагаем три варианта регулировки высоты столешницы. Базовое оснащение включает в себя двухступенчатую ножную гидравлическую систему. На первом режиме есть быстрый подъем для легких грузов, а на втором режиме плавный подъем для тяжелых грузов.

Для подъемного стола H 850 доступны различные рабочие поверхности. С опциональным перфорированным столом вы получаете возможность использовать наши обширные комплектующие для перфорированного стола.

Преимущества

  • Может использоваться как подъемный и рабочий стол
  • Расширяемая рабочая поверхность с продольным и поперечным удлинением
  • Изменяемая рабочая высота благодаря 2-ступенчатой ​​насосной системе
  • Плавная регулировка высоты с грузоподъемностью 850 кг
  • Базовая конструкция из толстостенных полых профилей
  • Поверхность с порошковым покрытием

Комплектация

  • Базовое устройство без рабочей поверхности
  • 2 фиксированных ролика диаметром 125 мм
  • 2 поворотных ролика с тормозом Ø 125 мм
  • Рычаг прямого ножного насоса, установленный спереди
  • Полезная нагрузка 850 кг
  • Поставляется в полностью собранном виде

4 боковые опоры для wendoLIFT II (комплект)

Стопорный блок для перфорированного стола

70 х 60 х 30 мм

Массивный алюминиевый упорный блок можно использовать в качестве упора для склеивания или ручной обработки на перфорированном столе

Рабочая поверхность 2000 мм х 1 015 мм х 30 мм

Стабильная мультиплексная рабочая поверхность для подъемных столов H600, H850 и H1000

Выдвижная рейка для подъемных столов, набор из 2 шт.

  • выдвижная мультиплексная полоса 1150 мм с ковровой поверхностью
  • экструдированный алюминиевый профиль
  • зажимная скоба для быстрой установки и снятия

Выдвижной набор из 2 реек для подъемных столов идеально подходит в качестве опоры для защиты поверхности. Используемые мультиплексные рейки снабжены мягкими ковровыми покрытиями. Выдвигаются в сторону, удлиняя рабочую поверхность. Зажимные скобы и крючки удерживают рейки на месте и позволяют их демонтировать одной рукой.

Встречный упор с подшипником 360°

Может вращаться на 360°, высота 70 мм

Упор с подшипником может быть вставлен в перфорированную пластину.

Деревянная рейка с ковровым покрытием

Вставная деревянная рейка с ковровым покрытием может использоваться в качестве подложки

Фиксированный ролик

Стандартное оборудование на подъемном столе H 600, vakuuLIFT-S и wendoLIFT

Фиксированные ролики обеспечивают большую стабильность и лучшее поведение при движении под нагрузкой

Продольное удлинение для H 600, H 850 и H 1000 HPL с покрытием

  • HPL с покрытием
  • 550 мм с обеих сторон
  • ножной насос установлен на длинной стороне (не относится к H 1000)

Варианты удлинения с обеих сторон увеличивают контактную поверхность подъемного стола. Это особенно выгодно для длинных заготовок.

Продольное удлинение для H 600, H 850 и H 1000

  • 550 мм с обеих сторон
  • включая ножной насос, установленный на длинной стороне

Поворотный ролик с блокировкой направления

Стандартное оборудование для подъемного стола H 600 и vakuuLIFT-S

Направленная блокировка фиксирует поворотный ролик и, при необходимости, облегчает рулевое управление столом под нагрузкой.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм HPL с покрытием

Помимо использования в качестве рабочей поверхности, мультиплексный перфорированный стол с покрытием HPL также подходит для крепления зажимных инструментов.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм

Помимо использования в качестве рабочей поверхности, устойчивый мультиплексный перфорированный стол также подходит для крепления зажимных инструментов.

Зажим для перфорированного стола

Усилие зажима около 500 кг

Механический зажим является устройством для склеивания

Зажим подпружиненный для перфорированного стола

Усилие зажима около 250 кг

Зажим является устройством для склеивания

Стальная перфорированная пластина для подъемных столов H 600, H 850 и H 1000

Перфорированная стальная пластина 6 мм
на 30 мм мультиплекс перфорированном толе,
для H 600 / H 850 / H 1000;
2000 х 1,015 х 36 мм

3-точечный удлинитель с кабелем длиной 5 м

  • включая монтажный кронштейн

Трехточечный удлинитель служит распределителем питания на рабочем месте

Вертикальный зажим для перфорированного стола

  • ручка 2K
  • ход 100 мм
  • высота зажима макс. 200 мм

Вертикальный зажим — это пресс, который оказывает давление сверху на заготовку и стол.

Реечный механизм для перфорированного стола

  • усилие зажима около 1000 кг
  • ход 155 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Реечный механизм малый для перфорированного стола

  • усилие зажима около 200 кг,
  • ход 150 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Комплект для перфорированного стола

  • 3 зубчатые рейки малые
  • 4 упора
  • 2 х вертикальных зажима

Зажимные элементы для небольших работ по склеиванию, такие как рамы, выдвижные ящики и т. д.
