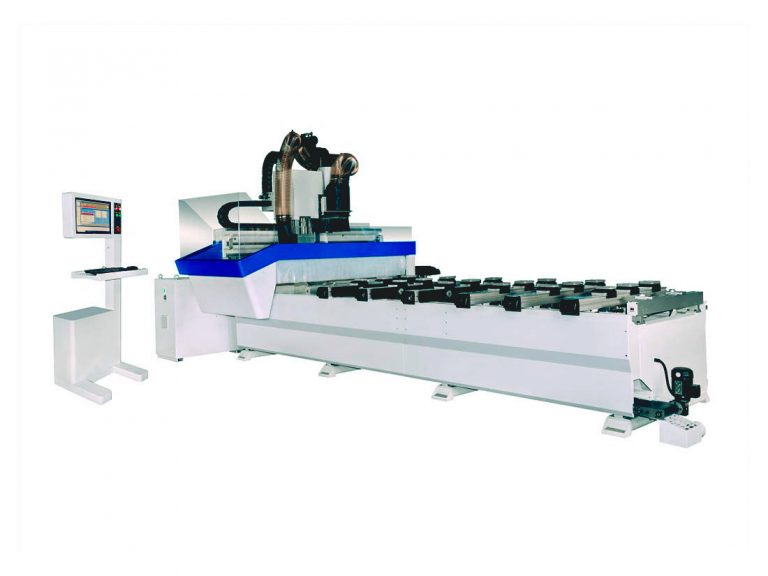

Обрабатывающий центр с ЧПУ KDT KN-6410C
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Технические характеристики
| Перемещения | |
| По оси X Y Z, мм. | 3250/1250/200 |
| Шпиндель | HSD ИТАЛИЯ |
| Частота вращения шпинделя, об/мин. | 24000 |
| Мощность шпинделя, кВт | 13,2 |
| Хвостовик инструмента | HSK63 |
| Сверлильно-присадочная группа: |
|
| Производитель | HSD 12V+4H+1S ИТАЛИЯ |
| Вертикальные шпиндели, шт. | 12 |
| Горизонтальные шпиндели, шт. | 8 |
| Скорость вращения, об/мин. | 6000 |
| Посадочный диаметр инструмента, мм. | 10 |
| Дисковая пила, мм. | 120 |
| Устройство автоматической смены инструмента | |
| Количество инструментов, шт. | 16 |
| Тип смены инструмента | Револьверный |
| Стол | |
| Вакуумные траверсы без шлангового типа SСHMALZ, шт. | 6 |
| Вакуумные присоски SСHMALZ, шт. | 12 |
| Количество пневматических упоров, шт. | 14 |
| Привод подачи | |
| Мощность приводов по осям X/Y/Z, кВт | 1,8/1,3/1,3 |
| Привод подачи | Сервопривод DELTA |
| Редукторы | SESAME |
| ШВП и Зубчатая рейка | SOTER |
| Скорость быстрых перемещений по осям X/Y/Z, м/мин. | 80/75/30 |
| Другие данные | |
| Потребляемая мощность, кВт | 26,45 |
| Система ЧПУ | MasterAT (Masterwood, Италия) |
| Производительность вакуумной системы, м3/час | 160 |
| Габариты станка (ДхШхВ), мм. | 4876х3077х2530 |
| Масса станка, кг. | 3850 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности
- Присадка отверстий в пласть/ в торец
- Пазование по оси Х
- Фрезеровка 2D и 3D
- Возможность использования агрегатной оснастки (угловых передач)
- Работа в маятниковом режиме
Конструктивные преимущества
Возможности
Станок выполняет следующие операции: трех осевая фрезерная обработка (фасады, двери, детали корпусной мебели и др.), присадка отверстий с пяти сторон и пазование по оси Х с помощью пилы.
Данные операции обеспечивают обработку простых и сложных деталей за одну установку без перенастройки станка.
Станина и консоль
Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение консоли и шпинделя, что в последствии влияет на точность обработки.
Зубчатая рейка и шестерня
ОбеспечивЭлектрошпиндель
Станок оснащен современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, «ES951 e-core». Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.
Конвейер для удаления стружки
Станок в базовой комплектации имеет конвейер для удаления стружки и небольших остатков заготовок.
Магазин автоматической смены инструмента
Магазин автоматической смены инструмента на 16 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента.
Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью.
Инструментальный и шпиндельный конус HSK 63 F
Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки.
Применение конуса HSK обеспечивает радиальную и осевую точность.
HSK 63 F предназначен для использования высокоскоростного инструмента.
Сверлильно-присадочная группа
12V+4H+1S
12 шпинделей для сверления по плоскости, 8 горизонтальных, дисковая пила.
Сервопривод
Сервомоторы Delta Electronics повышенной мощности
по оси X- 1,8 кВт;
по осям Y/Z- 1,3 кВт;
и прецизионные планетарные редукторы SESAME Motor Тайвань.
Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/75/30 м/мин.
Совокупность направляющих качения и каретки PMI Group
Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
Рабочий стол с присосками безшлангового типа
Надежный и эффективный рабочий стол без шлангового типа с подвижными траверсами и вакуумными присосками «SCHMALZ» Германия. Возможность установки до 8-ми вакуумных подушек на каждый профиль.
Позиционирование детали
В комплекте 18 (12+6) вакуумных присосок «Schmalz» и 14 пневматических упоров обеспечат точное и надежное крепление заготовки.
Маятниковый режим
Маятниковый режим – делит рабочий стол на две зоны — это позволяет задавать различные программы обработки в этих зонах, это позволяет значительно сократить время работы (цикла) станка; — в то время, когда обработка происходит в одной из зон, в другой оператор производит обслуживание станка (смену заготовки).
Удобства эксплуатации
Пульт ручного управления и тески для установки инструмента облегчают работу оператора.
Осуществляет смазку всех необходимых узлов и агрегатов. По оси Х/Y автоматическая система смазки, по оси Z ручная.
Агрегатная оснастка
Система управления
MasterAT (Masterwood, Италия) – простой и удобный в использовании интерфейс.
CAD программа — MasterWork для моделирования, редактирования и создания управляющих программ.
MASTERWORK – это графическое ПО, которое позволяет избежать ISO-программирования благодаря легкому, быстрому и интуитивно понятному интерфейсу. MASTERWORK не графический компилятор строк (ISO), а реальная среда программирования, ориентированная на изделие. Это инструмент для всех пользователей, но специально предназначен для тех, кто не имеет опыта программирования.
MASTERWORK поддерживает стандарты Windows и гарантирует незамедлительное и легкое понимание всех команд.
