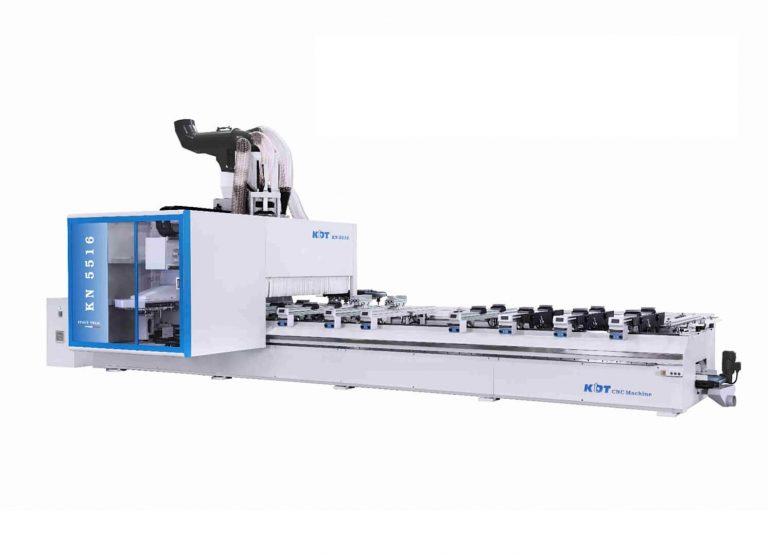

Обрабатывающий центр с ЧПУ KDT KN-5516

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Этот станок можно купить в Трейд-Ин

Узнайте подробности по телефону +7 (495) 199-79-79e-mail для связи info@noiner.ru

Назначение

Обрабатывающий центр KDT KN-5516, разработанный заводом MASTERWOOD (Италия), дочерней компанией KDT Machinery. Станок с многофункциональными возможностями удовлетворяет любые потребности производства.

Предназначен для высокоскоростной 5-ти осевой фрезерной обработки и присадки отверстий в деталях мебельной и столярной продукции (фанера, мебельный щит, ЛДСП, МДФ, массив древесины мягких и твёрдых пород). Широко используется на деревообрабатывающих и мебельных производствах, специализирующихся на выпуске мебели, окон, дверей, лестниц и другого стандартного и нестандартного ассортимента продукции, требующего повышенной точности, гибкости и надёжности оборудования.

Установочные габариты 9370*4870*3080 мм.

Технические характеристики

РАБОЧЕЕ ПОЛЕ (ход оси / рабочее поле / скорость оси)
Ось X 6080 мм / 5150 мм / 48 м/мин
Ось Y 3050 мм / 1500 мм / 48 м/мин
Ось Z* 640 мм / * мм / 18 м/мин
* A = 125 мм * H = 200 мм* C = 180 мм
Шарико-винтовые передачи TBI MOTION
Профильные линейные направляющие HIVIN
Зубчатая рейка K.H.
Сервоприводы DELTA
Сверлильная группа
Вертикальные шпиндели, шт. 12 шт (8 по X, 4 по Y)
Горизонтальные шпиндели, шт. 8 шт (2+2 по X, 2+2 по Y)
Межцентровое расстояние между шпинделями, мм. 32 мм
Пазовальная пила (интегрирована в сверлильную голову)
Максимальный диаметр пилы, мм. 120
Электрошпиндель HSD с жидкостным охлаждением
Мощность, кВт 12
Конусные зажимы HSK 63F
Скорость вращения, об/мин. 24000
Магазин линейного инструмента
Количество позиций, шт. 5 + 1 (1 для пильного диска 250)
Магазин карусельного типа 2 шт.
Расположение сбоку портала
Количество позиций, шт. 22 + 16
Максимальный диаметр инструмента, мм. 240
Расстояние между центрами инструмента, мм. 102
Суппорты (подвижные столы)
Количество, шт. 8
Базовые упоры, шт. передние 6, промежуточные 8
боковые: левый 2, правый 2
Вакуумный насос BECKER
Тип шиберный, без масляный
Мощность, кВт 5,5
Производительность, м3/час 243
Управление и программное обеспечение
Стойка управления OSAI включено
Программное обеспечение Masterwork, Master AT включено
Импорт из БАЗИС-КОНСТРУКТОР-МЕБЕЛЬЩИК включено (необходимо наличие модуля БАЗИС ЧПУ)
Общая мощность, кВт 28
Транспортные габариты, мм. 8600*2300*2580
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Отличительные особенности

  • Предел перемещения X-6080/Y-3050/Z-640 мм;
  • Предел перемещения по оси A -20°~200°
  • Предел перемещения по оси C 0°~720°
  • Зона обработки X-5150/Y- 15001-2/Z — 200 мм;
  • Шпиндель HSD – мощностью 12 кВт HSK-F63;
  • Сверлильно-присадочная группа: вертикальных 12 шт., горизонтальных 8 шт.;
  • 4 магазина автоматической смены инструмента (44 позиции);
  • 5 интерполируемых осей;
  • Скорость перемещения по осям X/Y/Z – 48/48/18 м/мин;
  • Портальная конструкция

Конструктивные преимущества

Станина и портал

Станина и портал тяжёлое монолитное основание (ось Y Z). Сварная стальная конструкция с рёбрами жёсткости гарантируют жёсткость и прочность конструкции. Данное решение обеспечивает стабильную работу станка без лишних вибраций и высокую точность обработки.

Портал (ось Y), на котором смонтированы рабочие узлы перемещается продольно (ось X) вдоль основания.

За счёт массивной портальной конструкции, обеспечивается высокая жёсткость и надёжность конструкции.

Пятиосевой агрегатHSD (Италия)

Пятиосевой агрегат HSD (Италия) оснащён мощным электрическим шпинделем с жидкостным охлаждением.

Соответствует всем техническим требованиям для точного и высокоскоростного фрезерования.

Электрошпиндель HSD 12 кВт

Фрезерный узел смонтирован на каретке «Z», имеет пневматический запуск. Перемещение происходит по линейным направляющим шириной 75 мм и линейным подшипникам с предварительным нагружением, способным выдерживать одинаковые нагрузки в 4-х направлениях. Данное решение вместе с большим расстоянием между направляющими оси «Z» и оптимальным положением ходового винта (в центральной позиции) гарантирует высокую точность фрезеровки. Два сенсора обеспечивают правильный захват инструмента. Электрошпиндель оборудован системой очистки конуса посредством обдува воздухом для безопасного захвата.

  • жёсткая конструкция
  • жидкостное охлаждение
  • конусные зажимы HSK-F63
  • скорость вращения до 24 000 об/мин
  • Поворот по оси «C» +/- 360 ^
  • Поворот по оси «A» +/- 110 ^
  • автоматическая смена инструмента
  • система контроля инструмента
  • диагностика шпинделя визуализирована на стойке управления
  • защита от перегрузок

Двойной винт по оси Z

Двойной винт по оси Z обеспечивает надёжную конструкцию, за счёт распределения и снижение нагрузки на ШВП и направляющие. Быстрое переключение между различными процессами существенно влияет на увеличение скорости обработки.

Сверлильная группа 20 позиций

Сверлильная группа 20 позиций — для вертикальных и горизонтальных операций сверления с независимыми шпинделями. Все шпиндели поддерживают режимы для одиночного или множественного сверления. 12 (8+4) независимых вертикальных шпинделей вдоль оси X и оси Y, 4 (2+2) двойных независимых горизонтальных шпинделей вдоль оси X и оси Y, Пазовальная пила.

Магазин инструмента карусельного типа на 22 позиции

Магазин инструмента карусельного типа на 22 позиции, оснащён сервоприводом и обдувом зоны захвата инструмента. Максимально допустимый вес инструмента 6 кг.

Магазин инструмента 5 позиций для патрона HSK 63 F

Магазин инструмента 5 позиций для патрона HSK 63 F линейного типа в базовой комплектации для использования тяжёлых агрегатов:

Дополнительный магазин инструмента карусельного типа на 16 позиций

Отдельный магазин для установки оснастки с пильным диском до 250 мм.

Ленточный конвейер для удаления стружки в базовой комплектации

Безшланговый тип рабочего стола

Высокотехнологичная система из алюминиевых профилей для вакуумных подушек или пневматических зажимов. Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами.

Данная система позволяет избавиться от всех внешних шлангов и имеет следующие преимущества:

  • нет никакого риска повреждения шлангов во время обработки
  • возможность установки до 8-ми вакуумных подушек на каждый профиль
  • меньше расстояние между профилями, как следствие, уменьшение размеров самой маленькой панели, которая может быть обработана
  • лёгкая подготовка рабочего стола посредством установки вакуумных подушек везде, где необходимо, без соединения шлангами.

Преимущество данного решения:

  • экономия времени
  • лучшее удержание заготовок
  • лёгкая подготовка рабочего стола благодаря широкому набору вакуумных подушек и пневматических зажимов.

Позиционирование алюминиевых профилей по линейным направляющим и каретками плавного перемещения. Линейные подшипники с двусторонним уплотнением для предотвращения попадания пыли внутрь. Блокировка алюминиевых суппортов всегда активирована на двух направляющих посредством пружинного устройства. Пневматическая разблокировка.

Супоорты

Станок оборудован 8-ю суппортами с базовыми упорами внутри алюминиевых профилей для высокой жёсткости. Опускание упоров управляется ЧПУ.

  • 2 упора на правой направляющей линейке
  • 2 упора на левой направляющей линейке
  • 8 базовых упоров на суппортах
  • 6 базовых упоров на станине (монолитная конструкция обеспечивает надёжность и высокую точность позиционирования)
  • Дополнительный 0 для позиционирования арочных изделий на суппорте

Защитное ограждение и оптический барьер

Оборудование оснащено защитным ограждением и оптическим барьером, что обеспечивает безопасную эксплуатацию для пользователей.
