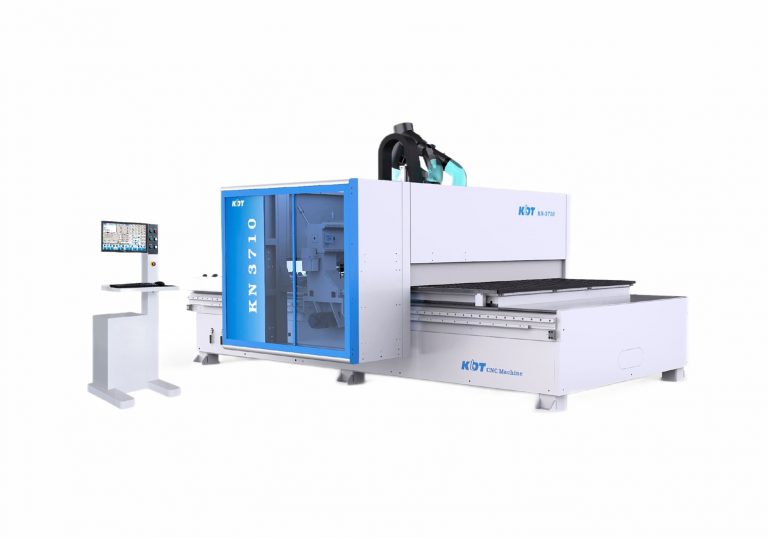

Обрабатывающий центр с ЧПУ KDT KN-3710D

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Этот станок можно купить в Трейд-Ин

Узнайте подробности по телефону +7 (495) 199-79-79e-mail для связи info@noiner.ru

Назначение

Обрабатывающий центр с ЧПУ KDT KN-3710D предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.

Технические характеристики

Перемещения
По оси X Y Z, мм. 3060/2150/100
Расстояние от торца шпинделя до поверхности стола, мм. 72-252
Шпиндель HSD ИТАЛИЯ
Частота вращения шпинделя, об/мин. 24000
Мощность шпинделя, кВт 13,2
Хвостовик инструмента HSK63
Вертикальные шпиндели, шт. 5+5
Скорость вращения, об/мин. 5000
Посадочный диаметр инструмента, мм 10
Мощность, кВт 1,7
Устройство автоматической смены инструмента
Количество инструментов, шт. 12
Максимальный диаметр инструмента, мм. 140
Максимальная длина инструмента (без учета высоты заготовки), мм. 210
Тип смены инструмента Револьверный
Вакуумный стол
Размер стола, мм. 3100х2150х100
Число вакуумных зон/ Количество пневматических упоров, шт. 6/6
Привод подачи
Мощность приводов по осям X/Y/Z, кВт 2х1,3/1,3/1,3
Привод подачи Сервопривод DELTA
Редукторы KOFON
ШВП и Зубчатая рейка YYC
Скорость быстрых перемещений по осям X/Y/Z, м/мин. 80/80/30
Другие данные
Система ЧПУ TPA (Италия) на Русском языке
Потребление воздуха, л/мин. 570
Требуемое давление воздуха, Бар 6,5
Производительность вакуумных насосов, м³/час 2×250
Количество и диаметр выходов под аспирацию, мм. 1х200
Габариты станка (ДхШхВ), мм. 5950х2310х2560
Масса станка, кг. 5000
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Отличительные особенности

  • Зона обработки: 3100 × 2150 × 100 мм
  • Скорость перемещения X/Y/Z: – 80/80/25 м/мин
  • Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F
  • Сверлильно-присадочная группа: 9 вертикальных шпинделей
  • Механизм автоматической смены инструмента 12 позиций
  • Стойка управления TPA (Италия) на Русском языке

Конструктивные преимущества

Станина

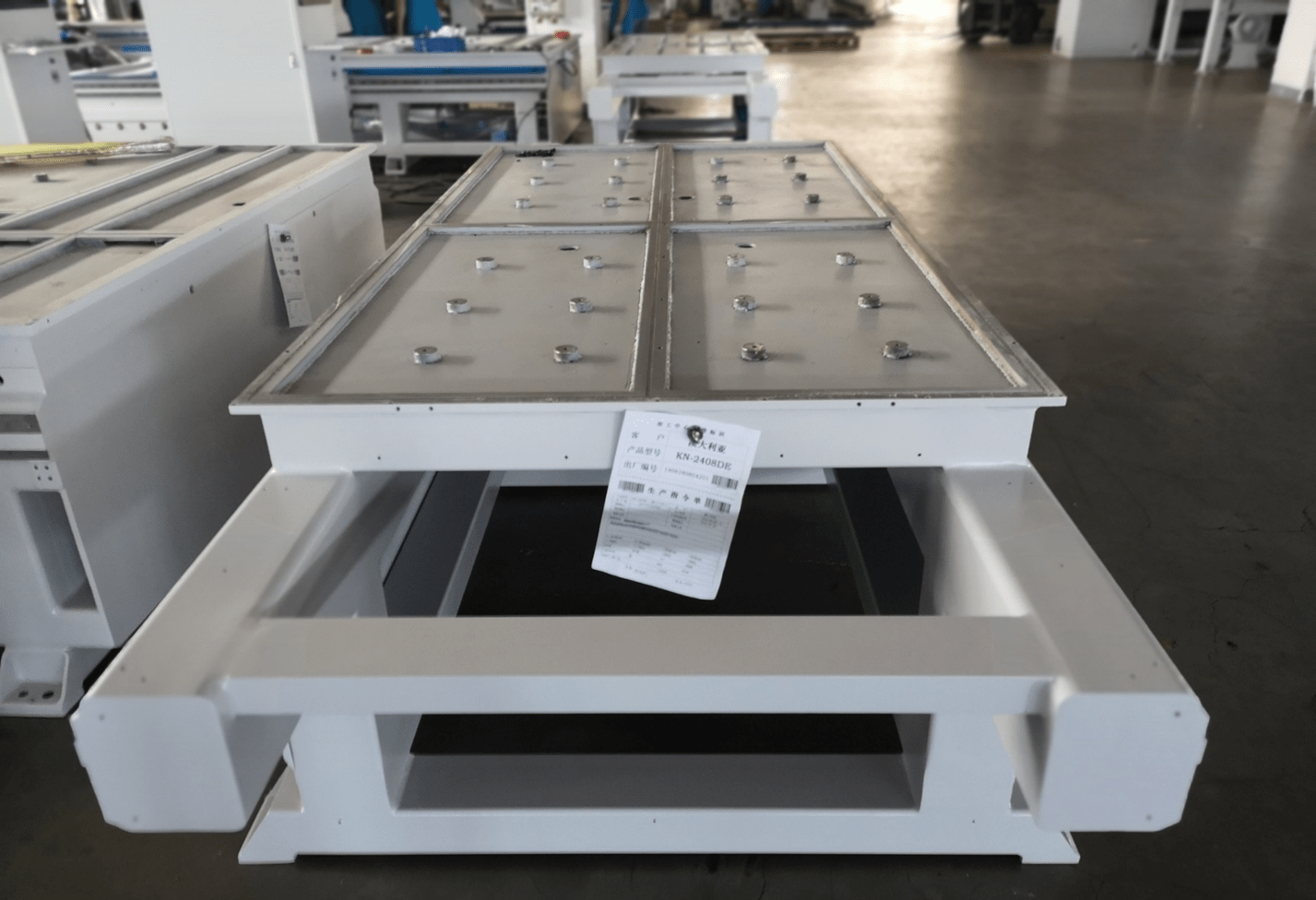

Это фундамент всей конструкции, от надёжности и жёсткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации.  Станина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки.

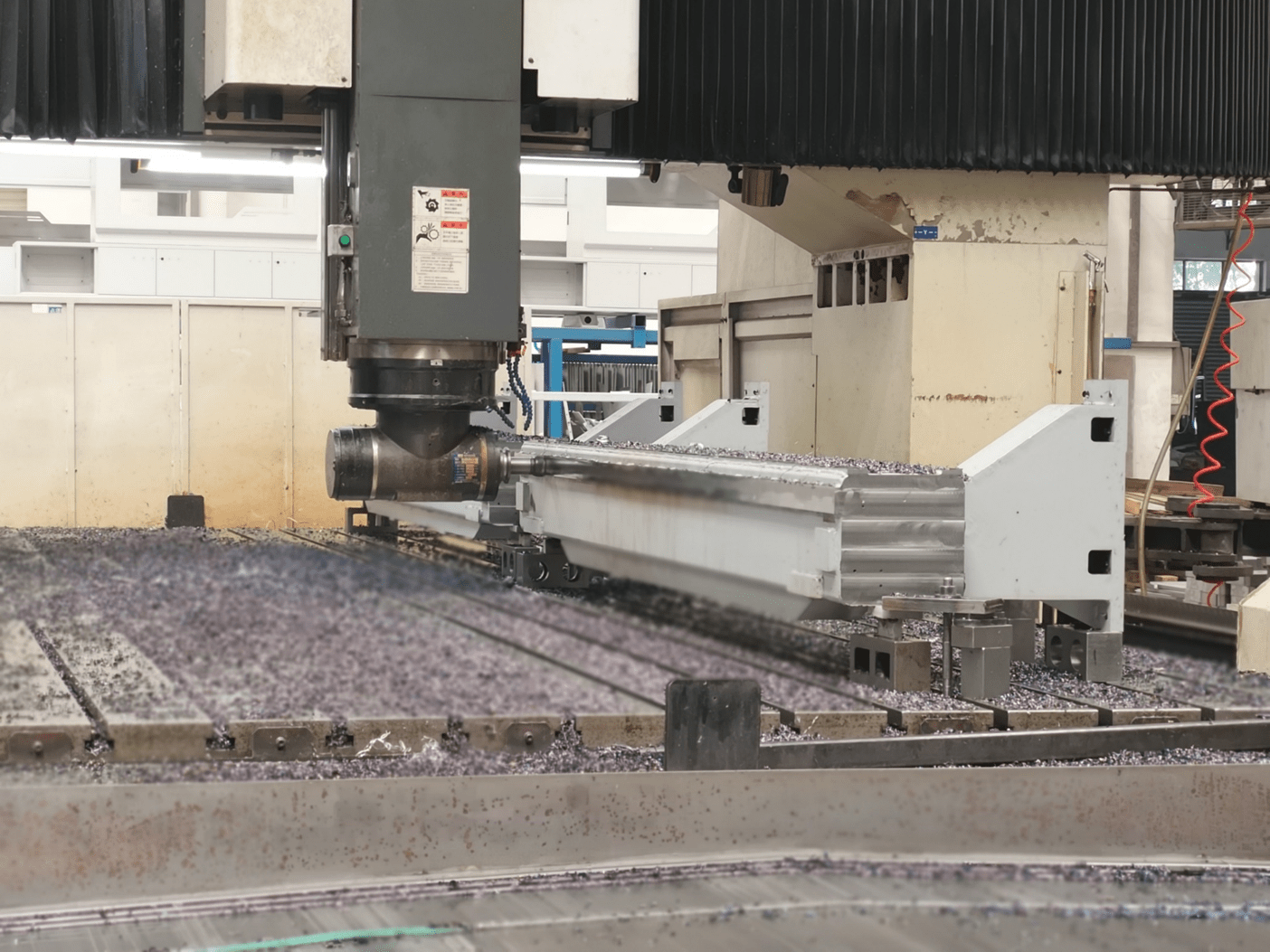

Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку.

Электрошпиндель

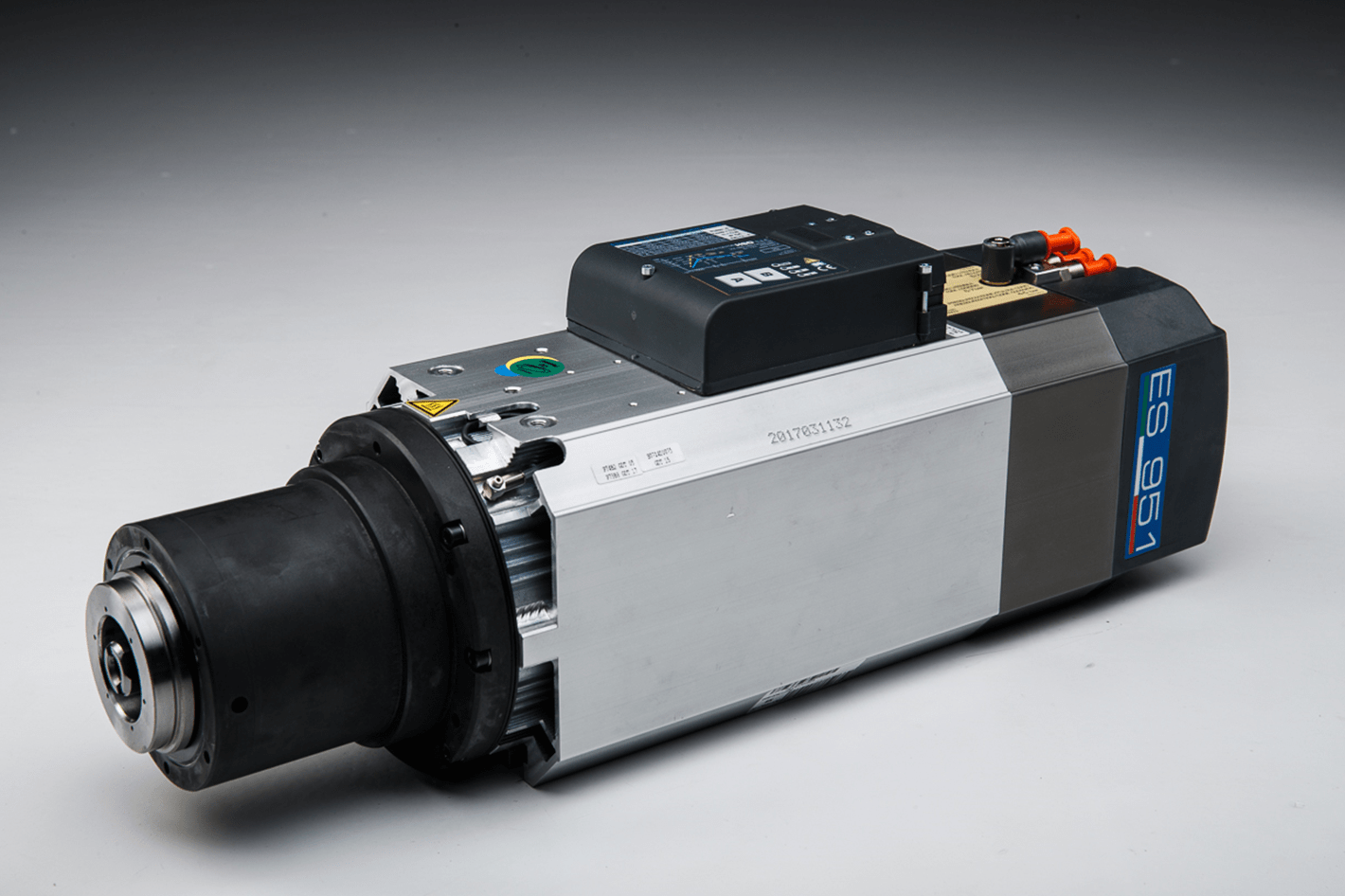

Станок оснащён современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, «ES951 e-core». Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.

Система подъема стружки

Установленная в базовой комплектации станка система подъема стружки с двумя регулируемыми соплами обеспечивает эффективное удаление отходов из зоны резания, что значительно повышает качество обработки и стойкость инструмента.

Магазин автоматической смены инструмента

Магазин автоматической смены инструмента на 12 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента.

Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем.

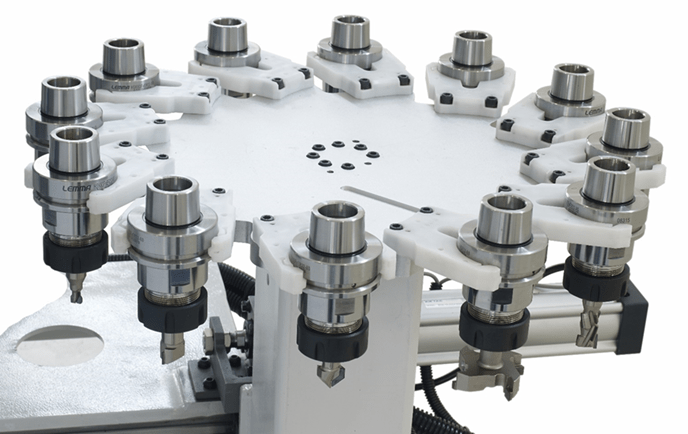

Инструментальный и шпиндельный конус HSK 63 F

Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки. Применение конуса HSK обеспечивает радиальную и осевую точность. HSK 63 F предназначен для использования высокоскоростного
инструмента.

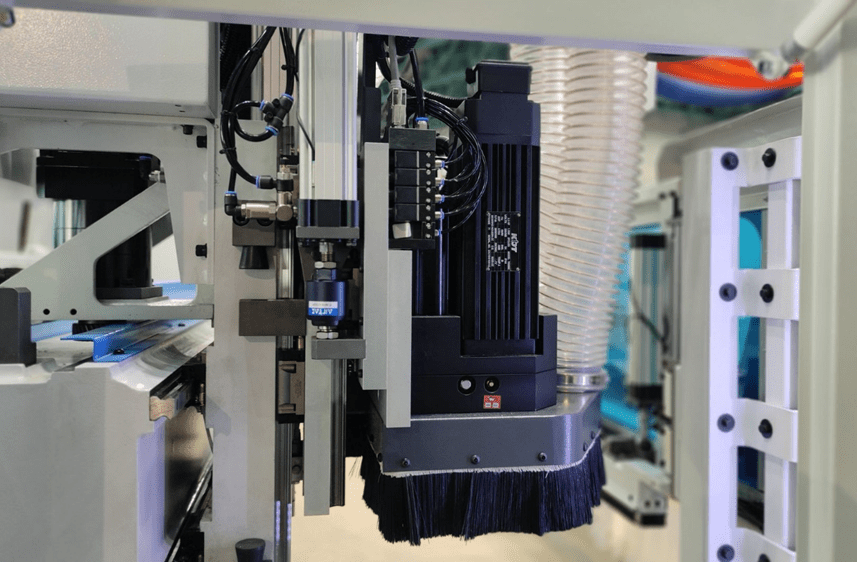

Сверлильно-присадочная группа KDT 10V

10 шпинделей для сверления по плоскости (конфигурация 5+5). Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности.

Зубчатая рейка и шестерня

Зубчатая рейка и шестерня YYC, Направляющие качения и каретки HIWIN (Тайвань) X-30мм, Y/Z-25мм. — обеспечивают плавность хода за счёт минимального трения, при этом сохраняя жёсткое сцепление и прецизионную точность.
Обеспечив

Сервомоторы и прецизионные планетарные редукторы

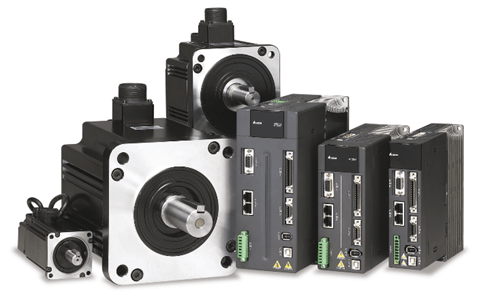

Частотные преобразователи, сервомоторы Delta Electronics повышенной мощности 2 кВт и прецизионные планетарные редукторы Kofon Motion. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП PMI (Тайвань) по оси Z=R25 мм.

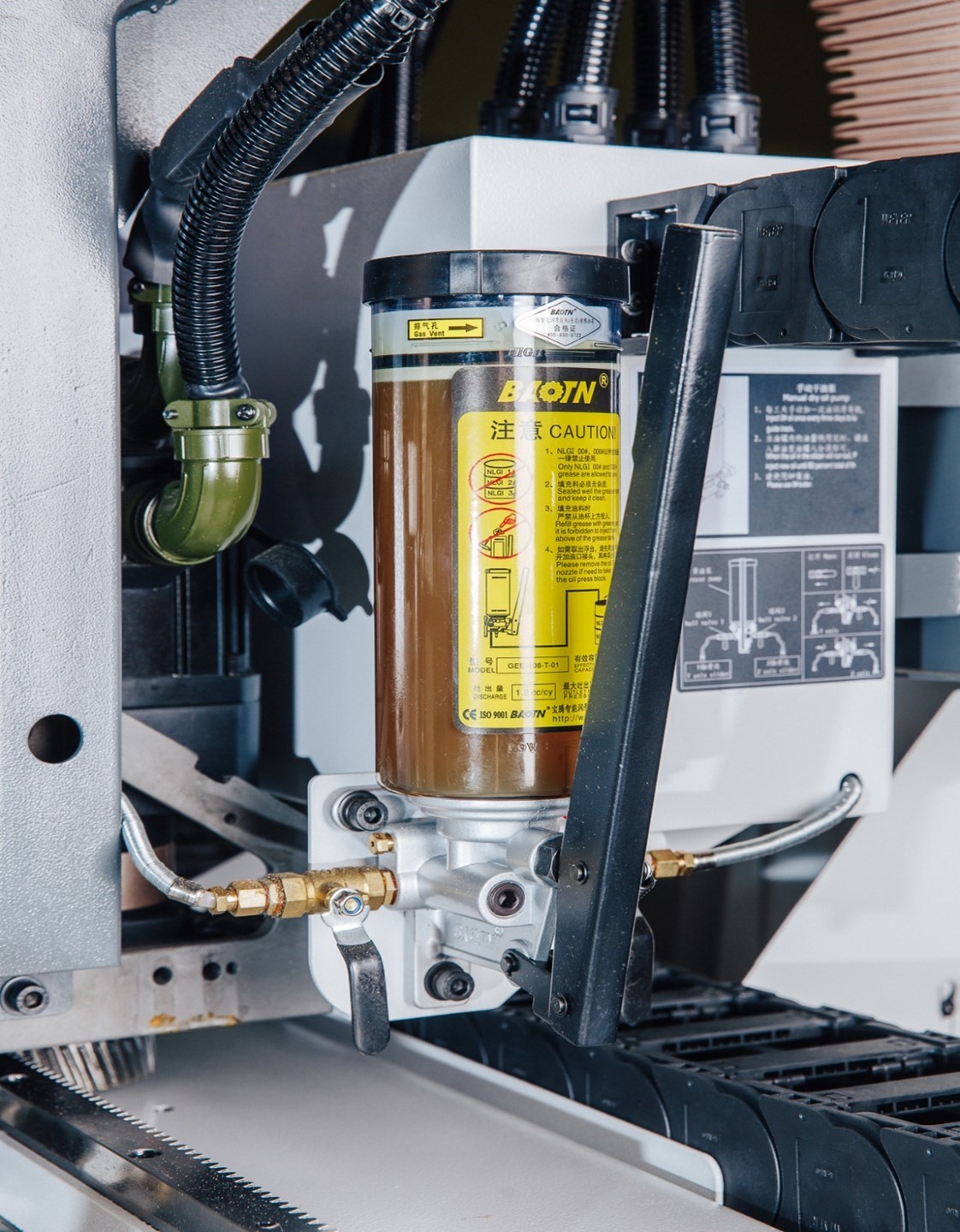

Двухконтурная система смазки

Двухконтурная система смазки осуществляет смазку всех необходимых узлов и агрегатов.

По оси Х/Y автоматическая система смазки, по оси Z ручная.

Все узлы и агрегаты надежно закреплены на цельносварном портале с жёсткой конструкцией П-образной формы.

Механизм выравнивания листа и базирующие упоры

Подъёмные базирующие упоры;
Подъёмные позиционирующие планки;
Выравниватель листа;
Система работает с любыми форматами листа, не превышающими размер рабочего стола.

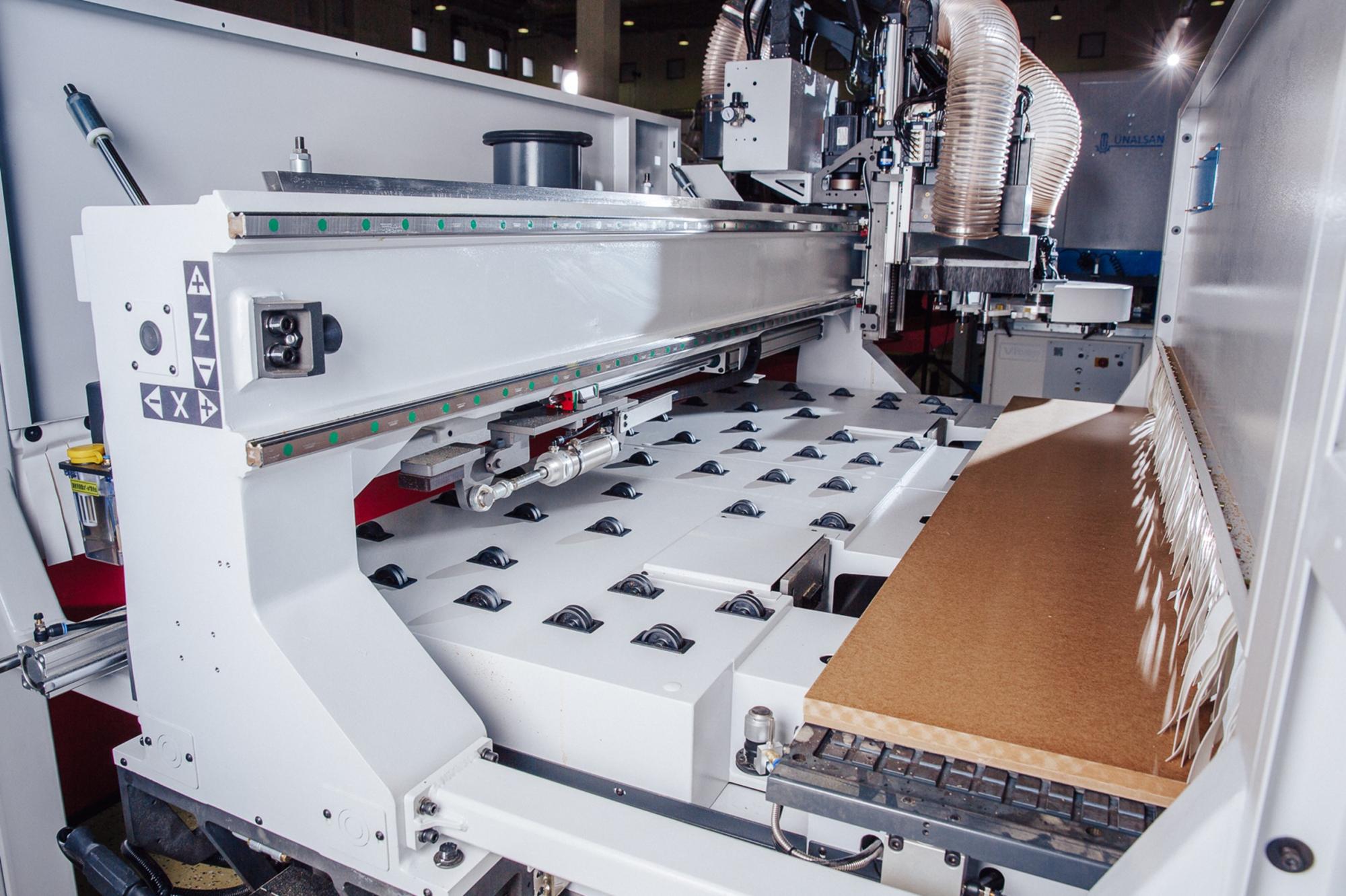

Система позиционирования

Система позиционирования листа (детали) оснащена механизмом выравнивания, базирующими упорами и подъёмными направляющими планками планки.

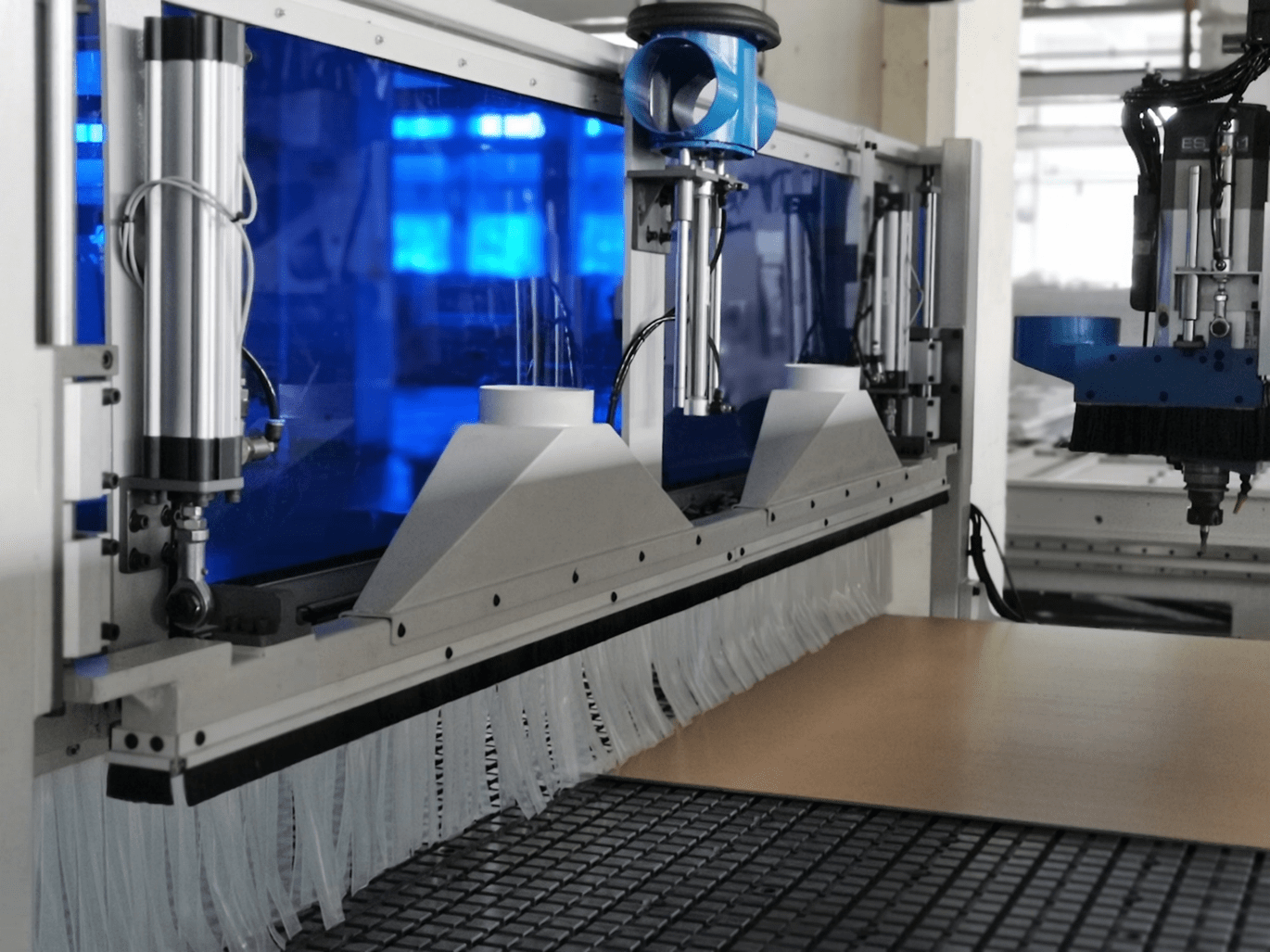

Сталкиватель заготовок/Очистка рабочего стола

Сталкиватель заготовок/Очистка рабочего стола: сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки.

Облегчает работу оператора.

Одновременно производит сталкивание заготовок и очистку стола от стружки.

Вакуумный стол

Надежный и эффективный вакуумный стол с рабочей зоной и 3100*2150. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм.

Вакуумные насосы

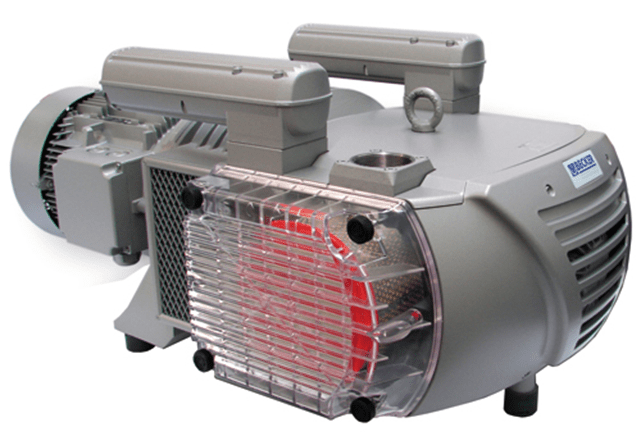

Безмасляные пластинчато-роторные насосы BECKER обеспечивают надежную фиксацию заготовки.

В комплекте 2 шт.; мощность 2*5,5 кВт; производительность 2*244 м3/час; 200 мбар.

Укомплектованные специально разработанным пластинами, эти насосы отличаются высоким сопротивлением износу и, как следствие, длительным сроком службы.

Инновации Becker проявляют себя не только в 100% безмасляной работе, но и в высоком КПД и низком энергопотреблении.

Серийно применяются электродвигатели с классом энергоэффективности IE3.

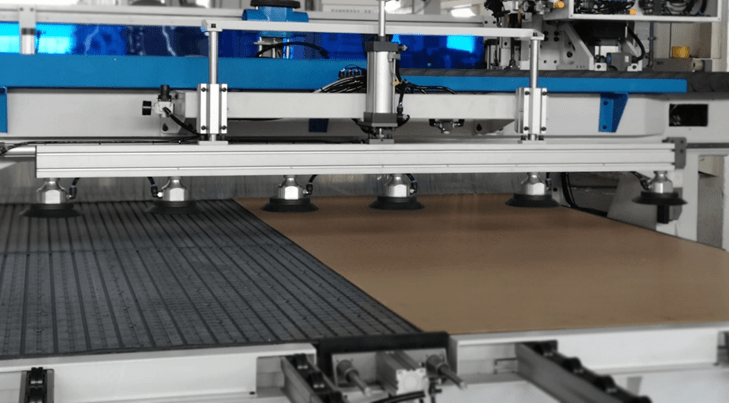

Механизм захвата заготовок

Механизм захвата и толкатель заготовок – входят в стандартную комплектацию, сокращает время обслуживания и исключают попадание стружки под заготовку за счёт встроенной очистки стола, что существенно влияет на качество обработки, облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки.

Стойка управления TPA на русском языке (Италия) – включает в себя 3 модуля:

Тра WSCM – управление станком

  • Позволяет загрузить весь список программ сменного задания
  • 3D визуализация обрабатываемых деталей
  • Обеспечивает возможность работы в маятниковом режиме
  • Поддерживает работу с автоматической загрузкой и выгрузкой. Опционально.
  • и многое другое.

Tpa Cad — моделирование, редактирование, создание управляющих программ

  • Возможность параметрического программирования
  • Возможность задать каждой обработке индивидуальный номер инструмента.
  • Возможность использования переменных
  • Возможность создания макропрограмм
  • Возможность использования логических условий
  • и многое другое.

Тра Nesting – создание и оптимизация карт раскроя

  • Возможность разложить карту раскроя на разно форматные листы одновременно (использование остатков)
  • Автоматическое фрагментирование обрезков в «деловые» остатки
  • Возможность создания перемычек на мелких деталях
  • Возможность безотрывной обработки всей карты раскроя одним инструментом
  • и многое другое.

СОВМЕСТИМА С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ БАЗИС
