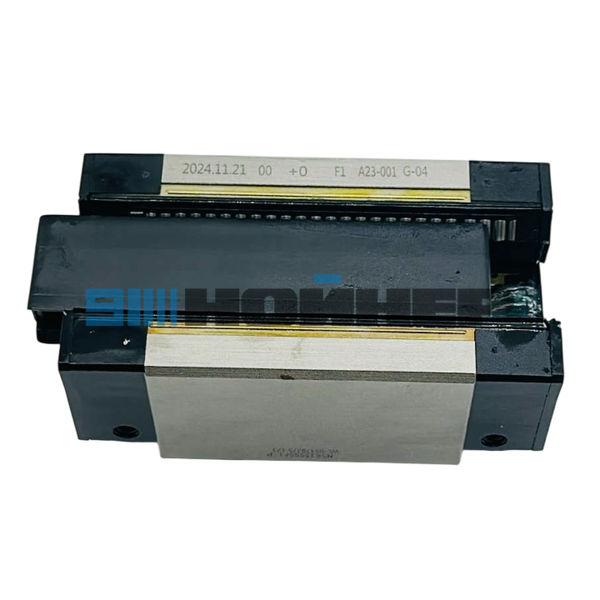

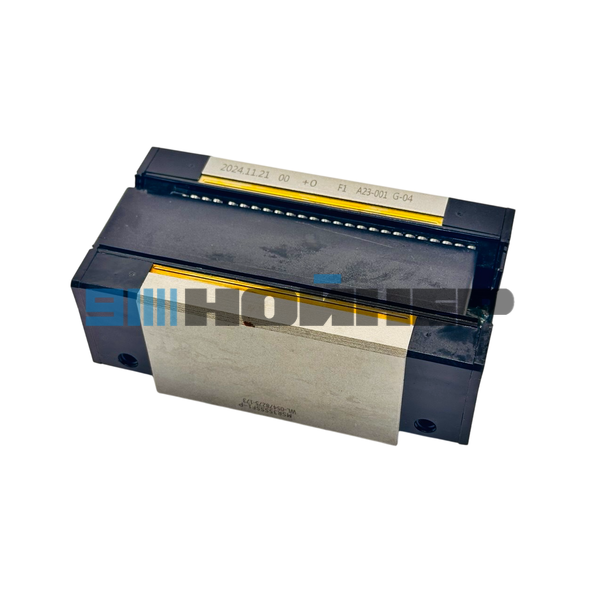

Каретка линейной направляющей PMI MSR35SSSF1P
PMI MSR35SSSF1P — роликовая каретка линейной направляющей серии MSR, типоразмер 35, предназначенная для систем линейного перемещения промышленного оборудования и станков. В исполнении используются роликовые тела качения, обеспечивающие высокую жесткость при восприятии нагрузки.
Модель имеет прямоугольное исполнение S, защиту SS, предварительный натяг F1 и класс точности P. Применяется в механизмах, для которых необходимы точное перемещение, высокая жесткость и работа под нагрузкой.
MSR35SSSF1P
MSR35
F1
P — Precision
Заказать каретку PMI MSR35SSSF1P
Направьте необходимое количество и маркировку установленной каретки. Для подбора к станку можно приложить фотографию узла.
Технические характеристики PMI MSR35SSSF1P
| Характеристика | Значение |
|---|---|
| Производитель | PMI |
| Артикул | MSR35SSSF1P |
| Обозначение по каталогу | MSR 35 S SS F1 P |
| Серия | MSR — Full Roller Type |
| Типоразмер | 35 |
| Тип каретки | S — прямоугольное исполнение с креплением сверху |
| Тела качения | Ролики |
| Защита | SS — уплотнения с двух сторон |
| Предварительный натяг | F1 — Heavy Preload |
| Класс точности | P — Precision |
| Тип направляющей | Профильная роликовая направляющая PMI MSR35 |
Конструкция и особенности серии MSR
Серия PMI MSR относится к роликовым системам линейного перемещения. В отличие от шариковых конструкций, ролики имеют линейный контакт с дорожками качения. Такая конструкция предназначена для восприятия значительных нагрузок и уменьшения упругих деформаций.
Контакт роликов с дорожками качения обеспечивает высокую нагрузочную способность и жесткость системы.
Конструкция направляющей рассчитана на радиальные, обратные радиальные и боковые нагрузки.
Повышенный предварительный натяг используется для увеличения жесткости линейной системы.
Прецизионное исполнение для механизмов с повышенными требованиями к точности перемещения.

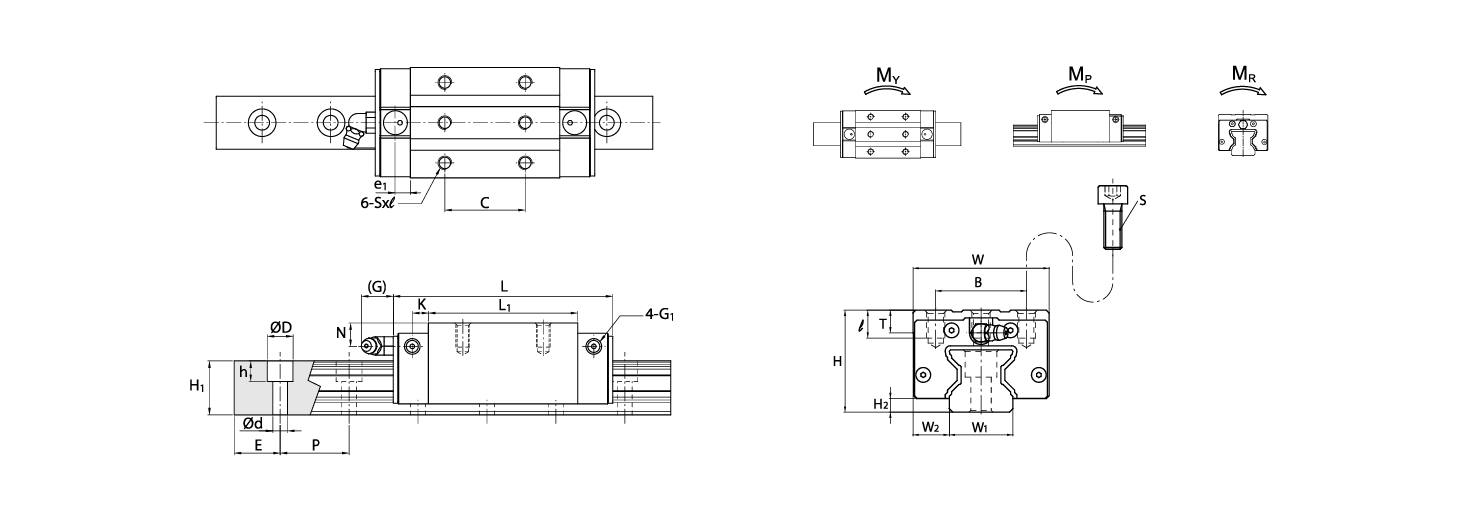

Чертежи и установочные размеры PMI MSR35S

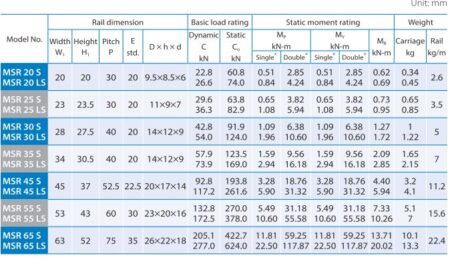

Для проверки посадочных размеров и крепления используйте чертеж каретки MSR-S и таблицу размеров производителя. При замене необходимо учитывать не только типоразмер 35, но и длину каретки, расположение крепежных отверстий и класс точности.
Применение каретки PMI MSR35SSSF1P
Роликовые линейные направляющие PMI серии MSR используются в промышленном оборудовании, в том числе в обрабатывающих центрах, фрезерных, сверлильных и шлифовальных станках, а также в других механизмах линейного перемещения с высокими нагрузками.
При подборе запасной каретки для конкретного станка необходимо сверить полную маркировку установленного компонента. Одинаковый размер направляющей не означает одинаковое исполнение каретки.
Другие исполнения кареток PMI MSR35
В каталоге НОЙНЕР представлены другие исполнения серии MSR35. Они отличаются типом корпуса, длиной, преднатягом или классом точности и не являются автоматической заменой MSR35SSSF1P.
Удлиненная прямоугольная каретка LS серии MSR35 с преднатягом F1 и точностью P.
Каретка E с фланцевым корпусом, защитой SS, преднатягом F1 и точностью P.
Удлиненное фланцевое исполнение LE размера 35 с предварительным натягом F1.
Другие каретки и компоненты систем линейного перемещения PMI для промышленного оборудования.
Как подобрать каретку для замены
Для замены каретки PMI необходимо сверить обозначение серии, тип корпуса, исполнение защиты, предварительный натяг, точность и размеры сопряженной направляющей.
Для подготовки коммерческого предложения направьте:
- Артикул PMI MSR35SSSF1P или фотографию маркировки.
- Необходимое количество кареток.
- Производителя и модель станка, если требуется подбор.
- Фото направляющей и установленной каретки при необходимости проверки.
- Город доставки и реквизиты организации.
Каталог линейных направляющих PMI
В каталоге PMI представлены схемы маркировки, конструктивные исполнения кареток, таблицы размеров, допуски точности, параметры преднатяга и технические характеристики серии MSR.
Скачать каталог PMI — системы линейного перемещения (PDF)
Раздел Full Roller Type, MSR Series — каталожные страницы B1-131 — B1-151.
Преимущества заказа компонентов PMI в НОЙНЕР
Подбор компонентов по полной заводской маркировке и серии направляющей.
Учитываем тип каретки, размер, защиту, преднатяг и класс точности.
Принимаем фотографии маркировки, каретки и направляющей для идентификации.
Можно направить перечень запчастей и инструментов для производственного оборудования одним запросом.
Подготавливаем счет или КП по согласованной спецификации и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать каретку PMI MSR35SSSF1P
Укажите необходимое количество для получения счета или коммерческого предложения.
Частые вопросы о PMI MSR35SSSF1P
Что означает маркировка PMI MSR35SSSF1P?
MSR — роликовая серия направляющих PMI, 35 — типоразмер, S — прямоугольное исполнение, SS — вариант защиты, F1 — повышенный преднатяг, P — прецизионный класс точности.
Можно ли заменить MSR35SSSF1P на MSR35LSSSF1P?
Исполнение LS отличается увеличенной длиной каретки. Для замены необходимо проверить установочные размеры, пространство для монтажа и требования к линейной системе.
Подходит ли каретка для любого станка с направляющей размера 35?
Нет. Подбор выполняется по полной маркировке, конструкции направляющей, посадочным размерам, предварительному натягу и классу точности.
Как заказать каретку PMI MSR35SSSF1P для производства?
Отправьте артикул и необходимое количество через форму запроса КП или на info@noiner.ru. При необходимости приложите модель станка и фотографию установленного компонента.
