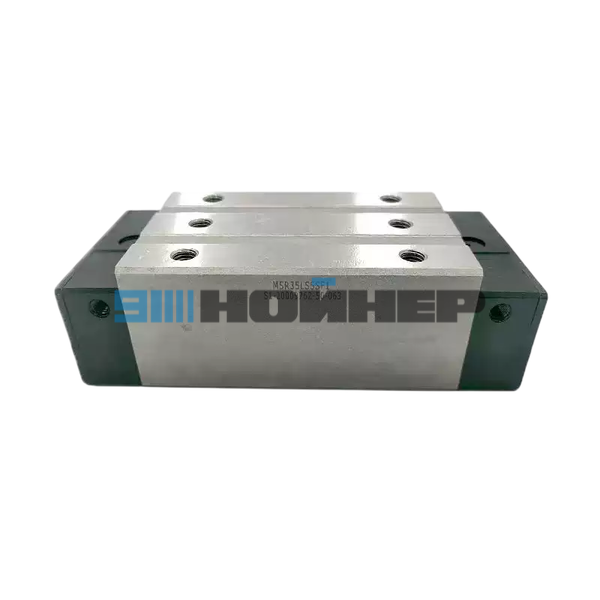

MSR35LSSSF1P Подшипник линейный PMI
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьSistemy-linejnogo-peremeshheniya-PMI.pdf
-
- MSR35LSSSF1P Подшипник линейный PMI
-

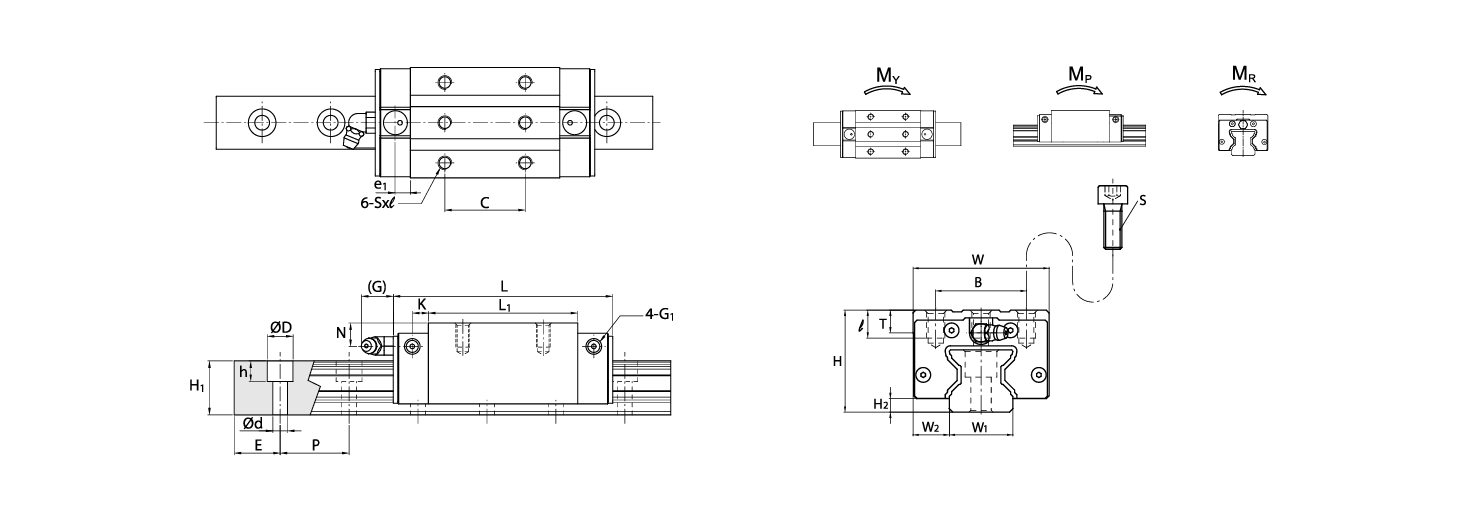

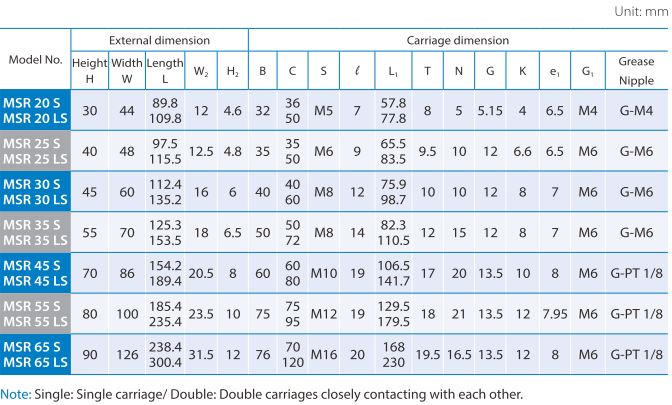

- Каретки MSR LS чертеж
Оригинальный линейный подшипник MSR35LSSSF1-P PMI Full Roller Type (сверхвысокая нагрузка)
| АРТИКУЛ | MSR35LSSSF1-P | Официальная документация PMI |
Описание продукта
Линейный подшипник MSR35LSSSF1-P от тайваньского производителя PMI представляет собой высокоточное решение для линейных направляющих с полной роликовой конструкцией (Full Roller Type). Модель MSR35LSSSF1-P относится к серии сверхвысокой нагрузки и предназначена для применения в условиях экстремальных нагрузок и требований к точности.
Подшипник MSR35 имеет размер 35 мм и оснащен квадратным типом каретки (LS — Square type) с возможностью монтажа как сверху, так и снизу. Конструкция с полными роликами обеспечивает максимальную грузоподъемность и жесткость по сравнению с шариковыми аналогами.
Модель MSR35LSSSF1-P оснащена усиленной защитой от пыли (SS — Bidirectional end seal + Bottom seal + Inner seal) и имеет тяжелую предварительную нагрузку (F1 — Heavy preload), что обеспечивает высокую жесткость системы и точность позиционирования. Класс точности P (Precision) гарантирует прецизионное движение для высокоточных применений.
Расшифровка маркировки MSR35LSSSF1-P
- MSR — Серия Full Roller Type (полная роликовая конструкция)
- 35 — Размер: 35 мм
- LS — Тип каретки: квадратная, сверхвысокая нагрузка (Ultra heavy load, Square type)
- SS — Опция защиты от пыли: двустороннее уплотнение + нижнее уплотнение + внутреннее уплотнение
- F1 — Предварительная нагрузка: тяжелая (Heavy preload)
- P — Класс точности: прецизионный (Precision)

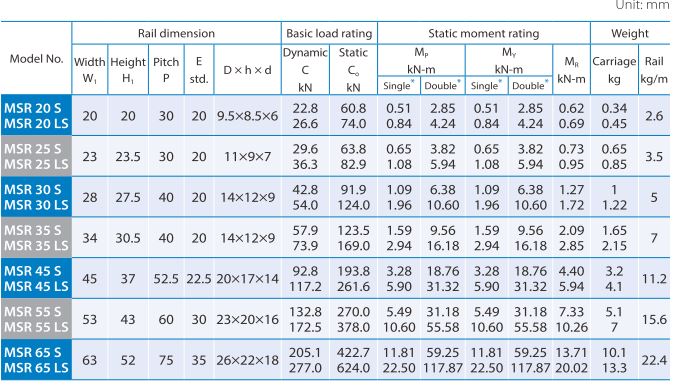

Технические характеристики
| Серия | MSR (Full Roller Type) |
| Размер | 35 мм |
| Тип каретки | LS — Square type (квадратная), Ultra heavy load |
| Динамическая нагрузка C | 73.9 кН |
| Статическая нагрузка C₀ | 169 кН |
| Предварительная нагрузка | F1 (Heavy preload) — Тяжелая |
| Класс точности | P (Precision) — Прецизионный |
| Защита от пыли | SS — Bidirectional end seal + Bottom seal + Inner seal |
| Количество роликов | 4 ряда (four-way equal load) |
| Угол контакта | 45° (круговое распределение) |
| Материал | Высококачественная подшипниковая сталь |
| Покрытие | Стандартное (возможно электролитическое никелирование) |
| Смазка | Литиевая смазка (возможна поставка с SL-лубрикатором) |
| Рабочая температура | до 80°C (стандартное исполнение) |
| Максимальная скорость | до 3 м/с (зависит от условий применения) |
| Вес каретки | прибл. 2.09 кг (одинарная), 2.85 кг (двойная) |
| Вес рельса | прибл. 7.0 кг/м |
Конструкция и особенности
Линейный подшипник MSR35LSSSF1-P использует инновационную конструкцию с полными роликами (Full Roller Type), где ролики имеют линейный контакт с кареткой и рельсом. По сравнению с шариковыми подшипниками, имеющими точечный контакт, роликовая конструкция MSR обеспечивает значительно меньшую упругую деформацию при одинаковой нагрузке. Согласно данным производителя PMI, при том же внешнем диаметре ролики могут выдерживать более тяжелые нагрузки.
Четырехрядная конструкция с углом контакта 45° обеспечивает равную нагрузку в радиальном, обратном радиальном и двух боковых направлениях. Это позволяет использовать подшипник в любом положении установки. Достаточная предварительная нагрузка F1 (Heavy preload) повышает жесткость системы, что делает MSR35LSSSF1-P идеальным выбором для высокоточных применений с тяжелыми нагрузками.
Усиленная защита от пыли SS включает двусторонние торцевые уплотнения, нижнее уплотнение и внутреннее уплотнение, что предотвращает попадание загрязнений в каретку и продлевает срок службы подшипника. Прецизионный класс точности P обеспечивает высокую точность позиционирования для станков с ЧПУ, измерительного оборудования и других высокоточных применений.
Область применения
Линейный подшипник MSR35LSSSF1-P находит широкое применение в различных отраслях промышленности:
- Обрабатывающие центры с ЧПУ: фрезерные, токарные, шлифовальные станки
- Тяжелое машиностроение: станки для тяжелой резки, координатно-расточные станки
- Электроэрозионная обработка (EDM): прецизионная обработка сложных деталей
- Измерительное оборудование: координатно-измерительные машины (CMM)
- Промышленные роботы: манипуляторы с высокой грузоподъемностью
- Автоматизация производства: конвейерные системы, погрузочно-разгрузочное оборудование
- Упаковочное оборудование: автоматические упаковочные машины
- Сварочное оборудование: сварочные роботы и манипуляторы
Примечание: Все технические данные и описание приведены согласно официальной документации производителя PMI. Перед заказом рекомендуется уточнить наличие и сроки поставки у менеджера.
Преимущества подшипника MSR35LSSSF1-P
- Сверхвысокая грузоподъемность: роликовая конструкция обеспечивает максимальную нагрузочную способность
- Повышенная жесткость: на 50% жестче комбинации двух кареток
- Четырехсторонняя равная нагрузка: равномерное распределение нагрузки во всех направлениях
- Прецизионная точность: класс точности P для высокоточных применений
- Усиленная защита от пыли: трехуровневая система уплотнений SS
- Тяжелая предварительная нагрузка: высокая жесткость системы и точность позиционирования
- Низкий уровень шума: оптимизированная конструкция циркуляции роликов
- Долгий срок службы: качественные материалы и тайваньское производство PMI
- Взаимозаменяемость: совместимость с другими системами PMI
- Соответствие стандартам: сертифицировано по международным стандартам
Совместимые рельсы
Подшипник MSR35LSSSF1-P совместим с линейными рельсами PMI серии MSR35:
- MSR35R — рельс с отверстиями под винты (Counter-bore type)
- MSR35T — рельс с резьбовыми отверстиями (Tapped hole type)
- Стандартная длина: до 4000 мм (возможна стыковка)
- Шаг отверстий: 40 мм (стандарт)
При заказе необходимо указывать длину рельса и шаг отверстий от начальной стороны (E1) и до конечной стороны (E2). Для стыковки рельсов PMI предоставляет специальные метки для точного совмещения.
Преимущества покупки у официального дилера НОЙНЕР
Официальный дилер PMI
Работаем напрямую с заводом-производителем. Гарантируем оригинальность и соответствие всем стандартам качества.
Собственный склад в Москве
Большинство позиций в наличии по лучшим ценам с НДС. Отгрузка в день заказа. Самовывоз со склада или доставим до терминала транспортной компании.
Расширенная гарантия 12 месяцев
Официальная гарантия производителя + поддержка наших инженеров. Быстрая замена при производственном браке.
Техническая поддержка
Консультация по подбору, установке, настройке. Помощь в интеграции с вашим оборудованием. Поиск более дешевого аналога.
Полный пакет документов
Договор, счет, товарная накладная или УПД. Для удобства работы используем ЭДО (Контур.Диадок).
Доставка по всей России и СНГ
Работаем с ведущими ТК: Деловые Линии, ПЭК, СДЭК. Рассчитаем доставку за 15 минут. Организуем быструю доставку за вас.
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
