Концевая фреза алмазная DIA 2,5 мм. D12 B34 S12 Z1+1 (4+1) RH
-
- EC3E
-
- Концевая фреза алмазная DIA 2,5 мм. D12 B34 S12 Z1+1 (4+1) RH
-
- Концевая фреза алмазная DIA 2,5 мм. D12 B34 S12 Z1+1 (4+1) RH

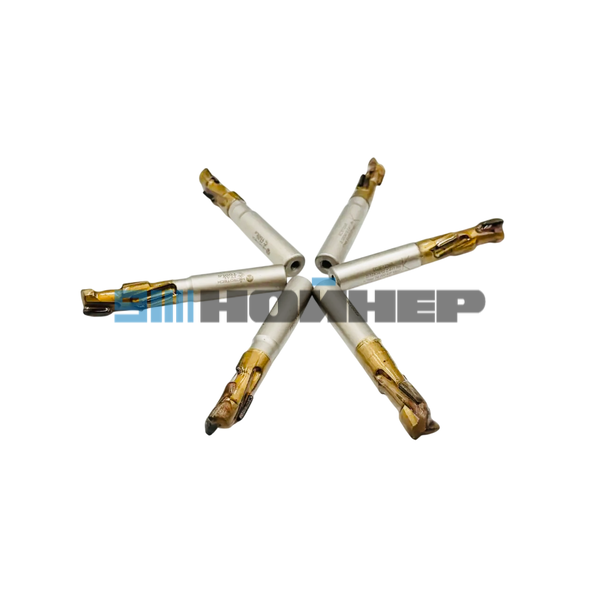

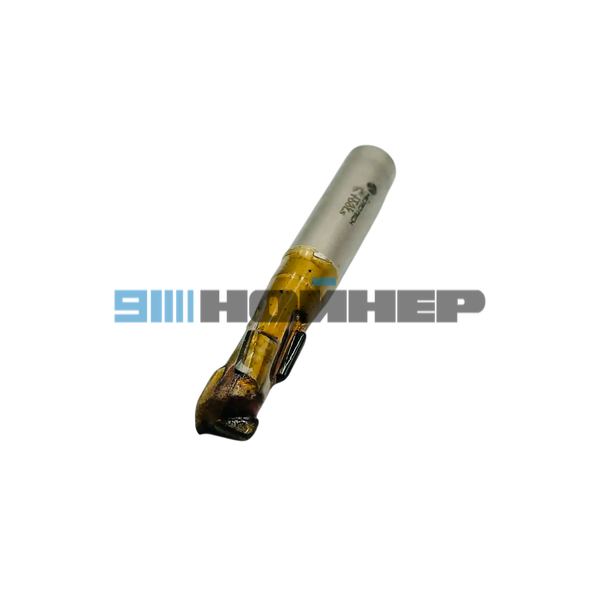

Алмазная концевая фреза Microtech FPD2012018 EC3E1234R D12×34 Z1+1 RH
Алмазная фреза Microtech FPD2012018 — концевая спиральная фреза серии ECOCUT 3 EC3E с режущими элементами PCD для обработки древесных плит и материалов на станках с ЧПУ. Дополнительное обозначение производителя — EC3E1234R.
Исполнение: диаметр 12 мм, рабочая длина 34 мм, хвостовик 12 мм, правое вращение RH, эффективная схема резания Z1+1. Стальной корпус оснащен алмазными режущими пластинами высотой 2,5 мм и твердосплавным врезным зубом HW.
FPD2012018
12 / 34 / 12 мм
PCD Z1+1
RH / правое
Заказать фрезу Microtech FPD2012018
Укажите количество. Для комплексной закупки инструмента можно приложить спецификацию с размерами и артикулами.
Технические характеристики Microtech FPD2012018
Параметры приведены для правого исполнения RH из официального каталога Microtech ECOCUT 3.
| Характеристика | Значение |
|---|---|
| Производитель | Microtech, Италия |
| Каталожный артикул | FPD2012018 |
| Дополнительное обозначение | EC3E1234R |
| Серия | ECOCUT 3 EC3E / FPD2012 |
| Диаметр D | 12 мм |
| Рабочая длина LU | 34 мм |
| Диаметр хвостовика DS | 12 мм |
| Длина хвостовика LS | 40 мм |
| Общая длина LT | 84 мм |
| Аксиальный угол | 10° |
| Z TOT | 4 |
| Эффективная схема резания | Z1+1 |
| Конструкция режущей части | 4 PCD + 1 HW врезной зуб |
| Высота PCD-напайки | 2,5 мм |
| Материал корпуса | Сталь |
| Направление вращения | RH / правое |
| Максимальная частота вращения по каталогу серии | 24 000 об/мин |
| Переточка PCD | До 3 раз по данным производителя |
Назначение алмазной фрезы ECOCUT 3
Алмазная концевая фреза Microtech EC3E1234R предназначена для контурного фрезерования и обработки кромок плитных материалов на обрабатывающих центрах с ЧПУ.
Серия ECOCUT 3 рассчитана на работу с МДФ, ХДФ, древесно-стружечными плитами, в том числе ламинированными, и древесными материалами, указанными в каталоге производителя. Выбор режимов зависит от материала, шпинделя, крепления инструмента и характера обработки.
Конструкция Microtech FPD2012018

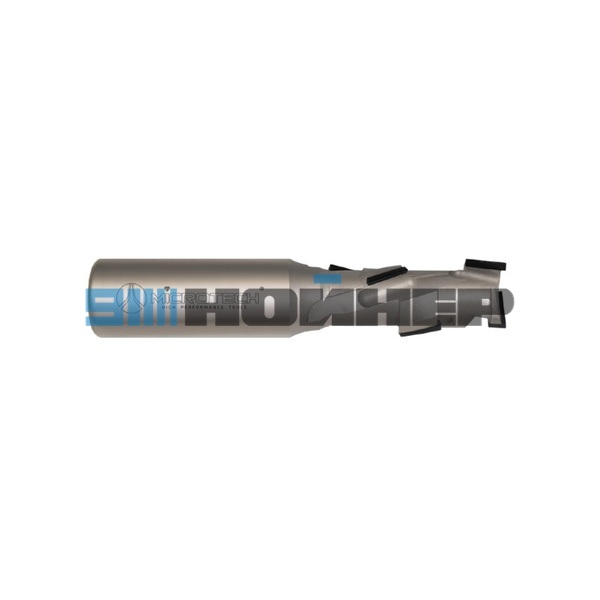

Корпус фрезы выполнен из стали. Алмазные режущие пластины PCD расположены по спиральной схеме, а в конструкции предусмотрен твердосплавный врезной элемент HW.
Эффективная схема Z1+1 и расположение режущих элементов предназначены для обработки поверхности и кромки заготовки. Высота PCD-напайки составляет 2,5 мм. Производитель допускает повторную заточку инструмента до трех раз при сохранении необходимых параметров режущей части.
Что проверить перед установкой на станок с ЧПУ
Диаметр 12 мм, рабочая длина 34 мм, хвостовик 12 мм, общая длина 84 мм.
Исполнение FPD2012018 предназначено для правого вращения RH. Левое исполнение имеет другой артикул.
Проверьте соответствие патрона хвостовику 12 мм, надежность зажима и допустимый вылет инструмента.
Обороты, подача, глубина резания и способ входа в материал выбираются по рекомендациям производителя и условиям обработки.
Другие размеры и исполнения алмазных фрез Microtech
В серии ECOCUT 3 предусмотрены фрезы с другими рабочими длинами и диаметрами. Например, при диаметре 12 мм производитель выпускает правые исполнения с рабочей длиной 27 и 43 мм.
Алмазная концевая фреза Microtech, правое вращение RH,
диаметр 12 мм, рабочая длина 27 мм, хвостовик 12 мм.
Алмазная концевая фреза Microtech, правое вращение RH,
диаметр 12 мм, рабочая длина 43 мм, хвостовик 12 мм.
Больше вариантов представлено в каталоге НОЙНЕР: концевые алмазные фрезы Z1+1 Microtech. Варианты отличаются размерами и артикулами, поэтому подбираются отдельно.
Заточка и обслуживание алмазного инструмента
PCD-инструмент допускает повторную заточку при сохранении геометрии и достаточного остатка алмазного слоя. Для серии ECOCUT 3 производитель указывает возможность заточки до трех раз.
Услуги по обслуживанию инструмента представлены на странице заточка инструмента с напайками из поликристаллического алмаза.
Как заказать Microtech FPD2012018
Для подготовки счета укажите артикул FPD2012018 или обозначение EC3E1234R и необходимое количество. При подборе другого исполнения направьте размеры инструмента и модель оборудования.
Для подготовки счета или КП направьте:
- Артикул Microtech FPD2012018 / EC3E1234R.
- Необходимое количество.
- Модель станка и шпинделя, если требуется подбор.
- Материал заготовки и характер обработки при техническом подборе.
- Спецификацию другого инструмента при комплексной закупке.
- Город доставки и реквизиты организации.
Официальная документация Microtech
В каталоге Microtech изделие относится к серии ECOCUT 3 EC3E FPD2012. В таблице размеров артикул FPD2012018 соответствует исполнению D12, LU34, DS12, LS40, LT84, RH.
Microtech — официальный каталог 2023, ECOCUT 3, PDF
Microtech — серия FPD2012 в интернет-каталоге производителя
Преимущества заказа инструмента в НОЙНЕР
Идентифицируем инструмент по артикулам Microtech и дополнительным обозначениям.
Учитываем диаметр, рабочую длину, хвостовик и направление вращения.
Можно направить фото инструмента и маркировки для идентификации.
Принимаем спецификации на несколько видов фрез и другой инструмент.
Рассматриваем варианты по размерам, материалу обработки и требованиям производства.
Подготавливаем коммерческое предложение и документы по согласованному заказу.
Оплата и доставка
Работа по договору и счету. Безналичная оплата и документы для бухгалтерии.
Доставка транспортными компаниями или самовывоз по согласованию. Условия определяются для конкретного заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать алмазную фрезу Microtech FPD2012018
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о Microtech FPD2012018
Какой артикул у алмазной фрезы Microtech EC3E1234R?
Каталожный артикул правого исполнения — FPD2012018. Дополнительное обозначение — EC3E1234R.
Какие размеры у фрезы FPD2012018?
Диаметр 12 мм, рабочая длина 34 мм, диаметр хвостовика 12 мм, длина хвостовика 40 мм, общая длина 84 мм.
Сколько раз можно перетачивать алмазную фрезу ECOCUT 3?
Производитель указывает возможность повторной заточки до трех раз. Фактическое количество зависит от состояния режущих пластин и остатка PCD-слоя.
Как запросить счет на Microtech FPD2012018?
Нажмите «Запросить счет / КП» и укажите количество. Для подбора другой геометрии можно приложить размеры и техническое задание.
