Концевая фреза алмазная DIA 2,5 мм. D12 B27 S12 Z1+1 (3+1) RH

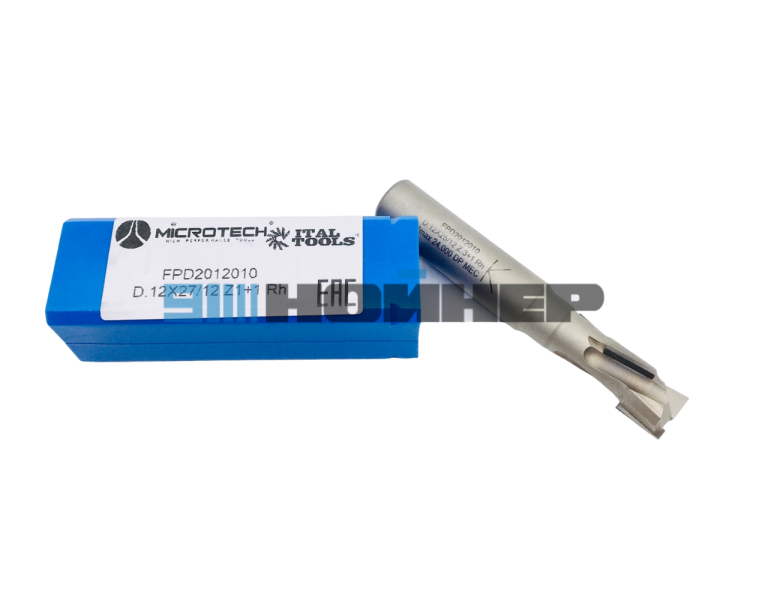

Концевая алмазная фреза Microtech FPD2012010 D12×27 S12 Z1+1 RH
Алмазная фреза Microtech FPD2012010 — концевая спиральная фреза серии ECOCUT 3 с режущими напайками из поликристаллического алмаза (PCD), предназначенная для контурного фрезерования плитных материалов на станках с ЧПУ. Дополнительное обозначение — EC3E1225R.
Диаметр фрезы — 12 мм, рабочая длина по каталогу Microtech 2027 — 27 мм, диаметр хвостовика — 12 мм. Геометрия Z1+1, правое вращение RH, высота алмазной напайки 2,5 мм. Инструмент применяется для обработки МДФ, ХДФ, ДСП, ламинированных плит и древесных материалов.
FPD2012010
12 мм
27 мм
Z1+1 / RH
Заказать алмазную фрезу Microtech FPD2012010
Направьте артикул и количество для получения коммерческого предложения. Для подбора инструмента под вашу операцию можно указать материал, толщину плиты и тип станка с ЧПУ.
Технические характеристики Microtech FPD2012010
| Характеристика | Значение |
|---|---|
| Производитель | Microtech, Италия |
| Артикул производителя | FPD2012010 |
| Дополнительное обозначение | EC3E1225R |
| Серия | ECOCUT 3 / FPD2012 |
| Тип инструмента | Концевая спиральная PCD-фреза |
| Диаметр D | 12 мм |
| Рабочая длина LU | 27 мм |
| Диаметр хвостовика DS | 12 мм |
| Длина хвостовика LS | 40 мм |
| Общая длина LT | 75 мм |
| Геометрия резания | Z1+1, положительное и отрицательное направление спирали |
| Количество спиральных секций | 3 |
| Аксиальный угол | 10° |
| Направление вращения | RH — правое |
| Режущий материал | PCD — поликристаллический алмаз |
| Высота PCD-напайки | 2,5 мм |
| Врезная режущая часть | HW — твердый сплав |
| Корпус инструмента | Сталь |
| Максимальная частота вращения | 24 000 об/мин по каталогу |
| Переточка | До 3 раз по данным производителя |
Назначение алмазной фрезы Z1+1
Концевая алмазная фреза Microtech FPD2012010 предназначена для контурной обработки и фрезерования древесных плит на станках с ЧПУ. Используется при изготовлении мебельных деталей, элементов корпусов, фасадов и других изделий из плитных материалов.
Спиральная геометрия Z1+1 предусматривает режущие участки с противоположными направлениями спирали. Такая конструкция используется для обработки плитных материалов, в том числе плит с облицованными поверхностями.
PCD-режущие кромки применяются при серийной обработке древесных плит, когда важны стойкость инструмента, стабильность геометрии и качество обработанной кромки. Результат зависит от материала, состояния инструмента, режимов резания и жесткости системы станок — инструмент — заготовка.
Для каких материалов подходит
Контурная обработка древесноволокнистых плит, включая варианты с облицовкой.
Фрезерование древесностружечных плит и деталей с ламинированными поверхностями.
Обработка плит с покрытиями на обеих пластях с учетом толщины и направления резания.
Контурное фрезерование мягких и твердых пород древесины согласно каталогу Microtech.
Особенности конструкции ECOCUT 3
Серия ECOCUT 3 сочетает стальной корпус, PCD-напайки высотой 2,5 мм и твердосплавную врезную режущую часть HW.
Поликристаллический алмаз используется на режущих участках фрезы. Конструкция допускает профессиональную переточку в пределах, указанных производителем.
Положительное и отрицательное направление режущих участков применяется при контурной обработке плитных материалов.
Конструкция серии предусматривает твердосплавный режущий элемент на торце инструмента.
Корпус из стали служит основанием для режущих элементов и обеспечивает крепление инструмента в шпиндельной системе.
Чертеж и размеры концевой фрезы
На схеме показаны основные размерные обозначения инструмента: D — диаметр фрезы, LU — полезная рабочая длина, DS — диаметр хвостовика, LS — длина хвостовика, LT — общая длина.
Для FPD2012010 по каталогу Microtech 2027: D12, LU27, DS12, LS40, LT75 мм.
Подбор инструмента и режимов обработки
Фреза с диаметром 12 мм и хвостовиком 12 мм устанавливается в соответствующую инструментальную оснастку станка с ЧПУ. Перед работой необходимо проверить допустимую частоту вращения, состояние цанги, вылет инструмента и условия закрепления заготовки.
При подборе режима учитывайте:
- Тип материала: МДФ, ЛДСП, ХДФ, древесина и другие предусмотренные каталогом материалы.
- Толщину заготовки и глубину обработки.
- Частоту вращения шпинделя и программируемую подачу.
- Характер операции: контурная обработка, фрезерование пазов, врезание.
- Состояние режущих кромок и надежность крепления инструмента.
При врезании в материал следует соблюдать рекомендации производителя по типу режущей части и выбирать подходящую траекторию входа. Режимы необходимо согласовать с условиями конкретной операции.
Другие размеры алмазных фрез Microtech
В серии ECOCUT 3 предусмотрены исполнения с другими диаметрами и рабочими длинами. Они могут использоваться для иных операций и толщин материала, но не являются автоматической заменой FPD2012010.
Каталог алмазных концевых фрез с различными диаметрами, длинами рабочей части, хвостовиками и направлениями вращения.
Переточка алмазных фрез
По информации Microtech PCD-напайки серии ECOCUT 3 высотой 2,5 мм допускают до трех переточек. Фактическая возможность восстановления зависит от состояния инструмента, износа режущих кромок и остаточной высоты алмазного слоя.
НОЙНЕР предлагает услугу заточки инструмента с PCD-напайками. Возможность восстановления конкретной фрезы определяется после оценки ее состояния.
Как заказать алмазную фрезу Microtech
Для подготовки счета или коммерческого предложения направьте артикул производителя FPD2012010 либо обозначение EC3E1225R и необходимое количество. Если инструмент подбирается под новую технологическую операцию, укажите параметры обработки.
Для запроса КП укажите:
- Артикул FPD2012010 / EC3E1225R.
- Необходимое количество фрез.
- Обрабатываемый материал и его толщину, если нужен подбор.
- Модель станка и инструментальной оснастки при необходимости.
- Город доставки и реквизиты организации.
Каталог производителя Microtech
В официальном каталоге Microtech 2027 серия ECOCUT 3 обозначена кодом FPD2012. Для правого исполнения FPD2012010 приведены размеры D12, LU27, DS12, LS40, LT75 мм и геометрия Z1+1.
Скачать официальный каталог Microtech 2027 (PDF)
Преимущества заказа инструмента в НОЙНЕР
Сверяем заводские коды, диаметр, длину рабочей части и исполнение инструмента.
Учитываем материал заготовки, толщину плиты и особенности технологической операции.
Сопоставляем диаметр, рабочую длину, хвостовик, направление вращения и режущую геометрию.
Можно направить запрос на заточку и восстановление инструмента с алмазными напайками.
Принимаем спецификации на инструмент и запасные части для производственного оборудования.
Подготавливаем коммерческое предложение, счет и документы по согласованному заказу.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать алмазную фрезу Microtech FPD2012010
Укажите количество для получения цены, счета или коммерческого предложения.
Частые вопросы о Microtech FPD2012010
Какие размеры у фрезы FPD2012010?
Диаметр 12 мм, рабочая длина 27 мм по каталогу Microtech 2023, хвостовик 12 мм, длина хвостовика 40 мм, общая длина 75 мм.
Для каких материалов предназначена алмазная фреза Microtech?
Для контурной обработки МДФ, ХДФ, ДСП, ламинированных плит и древесных материалов согласно рекомендациям каталога производителя.
Можно ли перетачивать фрезу ECOCUT 3?
Производитель указывает возможность до трех переточек PCD-напаек высотой 2,5 мм. Фактическая пригодность к восстановлению зависит от состояния инструмента.
Как заказать Microtech FPD2012010?
Направьте артикул FPD2012010 или EC3E1225R, количество и реквизиты организации. Для подбора под конкретную операцию можно указать материал, толщину плиты и модель станка.
