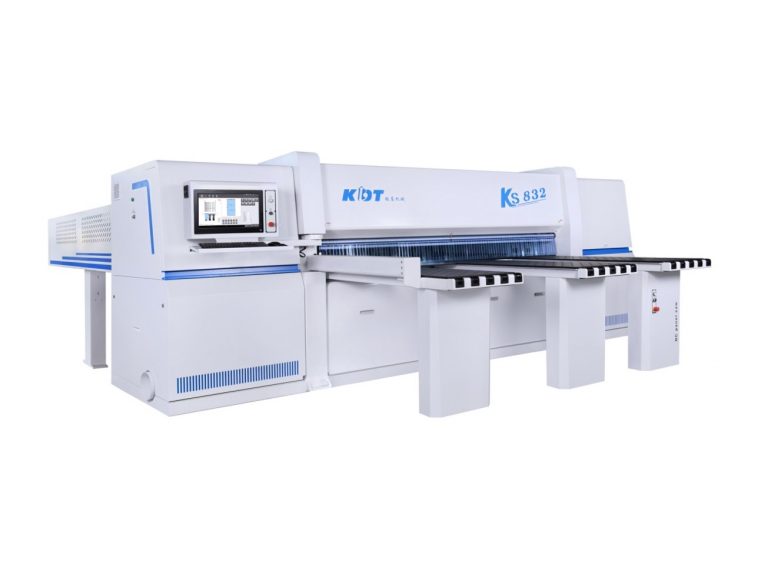

Форматно-раскроечный центр с ЧПУ KDT KS-832T

Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru

Форматно-раскроечный центр с ЧПУ KDT KS-832T предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.

Технические характеристики

Габариты раскраиваемого материала, мм.	3100х3200
Максимальный вылет пилы, мм.	120
Скорость раскроя, м/мин.	1-95
Скорость возврата пильной каретки, м/мин.	1-120
Скорость толкателя, м/мин.	1-95
Диаметр основной пилы, мм.	400/450(опция)х75
Диаметр подрезной пилы, мм.	200х50
Мощность привода основной пилы, кВт	18,5
Мощность привода подрезной пилы, кВт	1,5
Количество пневмозахватов на толкателе, шт.	8
Мощность привода программируемого толкателя (servo), кВт	2
Мощность привода пильной каретки (servo), кВт	2,0
Рабочее давление пневмосистемы, МПа	0,6
Габаритные размеры, мм.	6412х5556х1890
Масса, кг.	5850

Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Отличительные особенности

• Максимальный вылет пилы 120 мм;
• Возможность работы с принтером печати этикеток (принтер приобретается отдельно). Печать этикеток — синхронизируется с выходом деталей;
• Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно). Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду;
• Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора. Точность-Скорость-Долговечность, три основных параметра, по которым принято решение комплектовать наш станок этими рейками;
• Скорость рабочего хода пильной каретки до 1-95 м/мин;
• Скорость холостого хода пильной каретки до 1-120 м/мин;
• Скорость программируемого толкателя до 1-95 м/мин;
• На программируемом толкателе оборудованы восемь пневматических четырехпальцевых захватов;
• Рабочий стол станка оборудован системой поддува (воздушная подушка);
• Промышленный компьютер обеспечивает надежную работу системы ЧПУ;
• Интерфейс управления станком русифицирован.

Конструктивные преимущества

Станина станка

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.

Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.

Интерфейс управления станком

Форматно-раскроечный центр KDT KS-832T оснащен промышленным компьютером на базе Windows.

Интерфейс управления станком русифицирован.

Интеграция с программой

Работает с «БАЗИС РАСКРОЙ», «К3-Мебель», «bCAD».

Принтер печати этикеток

Возможность работы с принтером печати этикеток (принтер приобретается отдельно).

Печать этикеток — синхронизируется с выходом деталей.

Сканер

Возможность работы с промышленным сканером для считывания штрих-кодов (сканер приобретается отдельно).

Сканер, позволяет оперативно запускать в работу необходимую карту раскроя по штрих-коду.

Привод основной пилы

Станок оснащен мощным приводом основной пилы 18,5 кВт, максимальный вылет пилы 120 мм.

Перемещение каретки происходит сервоприводом посредством шестерни и косозубой рейки.

Рабочий стол

Три рабочих стола на 832T с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.

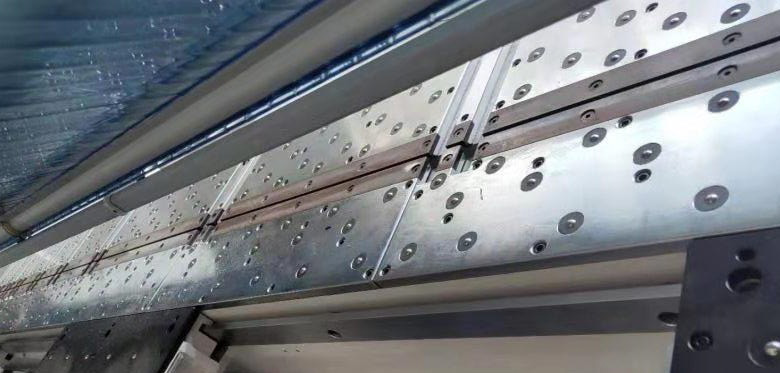

Зона резания

В зоне резания износостойкий стальной стол с воздушной подушкой. Воздушная подушка существенно облегчает работу с небольшими деталями и защищает их от повреждений.

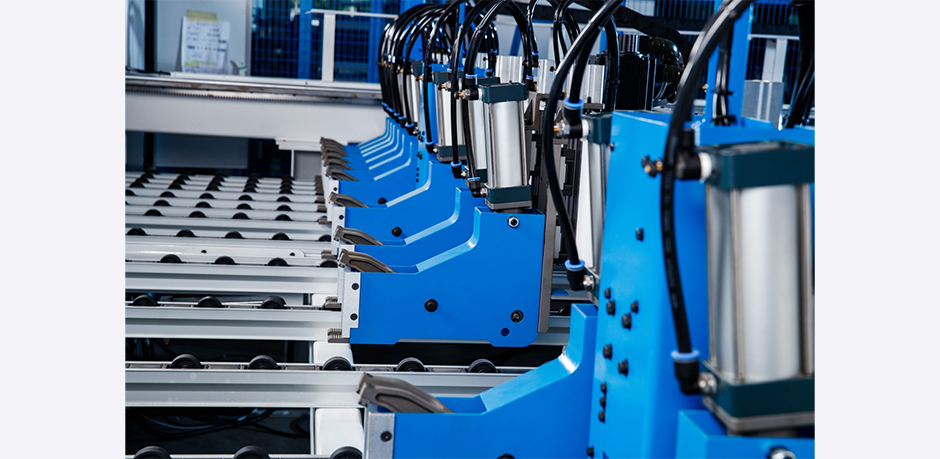

Программируемый толкатель

Программируемый толкатель оборудован пневмозахватами, что гарантирует надежную фиксацию пакета заготовок.

Восемь четырех пальцевых толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист.

Раскрытие захватов соответствует максимальному вылету пилы.

Конструкция задних захватов

Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.

Боковые выравниватели

Двойной боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали.

Расположен до и после линии реза, что повышает точность позиционирования.
