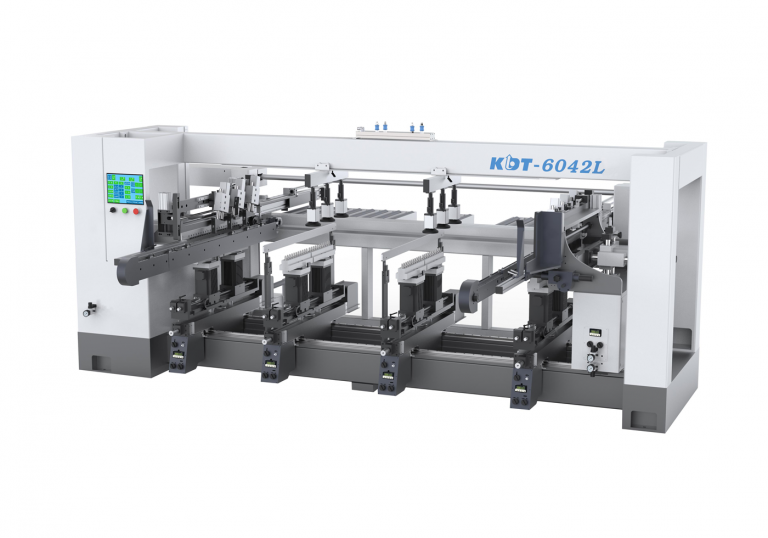

Автоматический сверлильно-присадочный станок KDT-6042L

+7 (495) 199-79-79 Узнать цену
![]() |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Сверлильно-присадочный станок KDT-6042L применяется для сверления необходимых монтажных отверстий в деталях из дерева, как облицованных, так и не облицованных пакетов плитных материалов (ДСтП, МДФ, ДВП и др.) для корпусной мебели на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции.
Укомплектован автоматической выгрузкой.
Станок оснащен двумя горизонтальными (торцевыми) сверлильными группами на 22 шпинделя и восемью вертикальными сверлильными группами по 11 шпинделю (поворотные). Мощные, надежные привода гарантируют стабильную работу.
Технические характеристики
Количество вертикальных сверл, шт. | 88 (11х8) |
Количество горизонтальных сверл, шт. | 44 (22×2) |
Количество горизонтальных сверл, шт. | 220 х 50 |
Минимальный размер детали, мм. | 2450 х 630 |
Максимальный размер детали, мм. | 2450 х 630 |
Ширина обработки (одна деталь), мм. | 50-630 |
Ширина обработки (две детали), мм. | 50-240 |
Ширина обработки (три детали), мм. | 50-150 |
Максимальная глубина сверления горизонтальной сверлильной головы, мм. | 40 |
Максимальная толщина заготовки, мм. | 45 |
Минимальное расстояние между вертикальными сверлильными группами, мм. | 128 |
Максимальное расстояние между вертикальными сверлильными группами, мм. | 772 |
Давление пневмосистемы, МПа | 0,6-0,8 |
Частота вращения шпинделей, об/мин. | 2800 |
Габаритные размеры станка в упаковке, мм. | 5310 х 3120 х 2000 |
Вес станка, кг. | 3300 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности
- Одновременная присадка трех деталей за один проход
- Автоматическая выгрузка
Конструктивные преимущества
Управление станком
Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen».
Автоматическая подача
Происходит за счет цепного транспортера с жестко закрепленными толкателями, что исключает перекос узких заготовок во время подачи. Рабочая часть толкателя имеет небольшой ход для бережной фиксации заготовок в зоне сверления.
Цифровой дисплей на траверсах
Отображает точное положения сверлильных групп.
Вертикальные прижимы
Равномерный прижим осуществляется за счет прижимной балки и пневмоцилиндров. Что позволяет обрабатывать две детали, а также можно опционально выбрать трехпозиционный механизм.
Возможность поворота нижней сверлильной группы
Вертикальные шпиндели оснащены быстросъемной муфтой и пневматической системой блокировки, которые удобны в эксплуатации. Каждый ряд шпинделей может быть независимо отрегулирован на 0 ° и 90 °.
Перемещение вертикальных сверлильных групп
Высокоточные линейные направляющие, обладающие высокой жесткостью, позволяют обеспечить точное позиционирование сверления.
Регулировка подачи сверления
Возвратное движение вертикальной сверлильной группы может регулироваться, повышая эффективность сверления.
Автоматическая разгрузка
Автоматическая разгрузка и укладка деталей экономит время.
