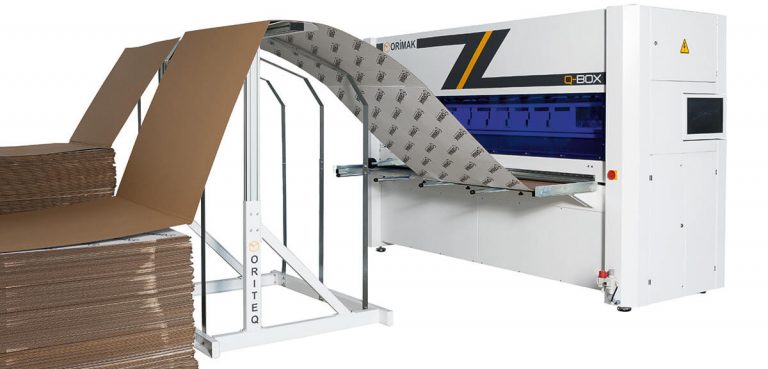

Автоматический резательно-рилёвочный станок Q-BOX

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Назначение

Q-BOX — это современный и быстрый способ произвести картонную коробку на собственном производстве, в любом количестве от одной штуки.

Вам больше не потребуется искать поставщиков, размещать заказы, организовывать складирование и учет коробок у себя на производстве.

Q-BOX — это очередной шаг к независимости от сторонних поставщиков, снижению брака и увеличению рентабельности вашего предприятия.

С помощью Q-BOX, вы можете изготавливать любые коробки для ваших продуктов по вашим требованиям и требованиям ваших клиентов. Это повышает ценность вашего продукта и предотвращает повреждение во время транспортировки и складского хранения.

Технические характеристики

Ширина картона, мин. / макс., мм. 200 – 2600
Толщина картона, мин. / макс., мм. 2 – 7
Производительность, коробок в минуту 5 – 14
Количество предустановленных шаблонов, шт. 80
Количество продольных агрегатов, шт. 8 (стандарт) 9 – 16 (опционально)
Минимальное расстояние между продольными ножами, мм. 22
Минимальная высота коробки, мм. 18
Кол-во мест для загрузки Z-картона, шт. 1 (стандарт), 4 (опционально)
Типы используемого картона Z-картон; листовой
Скорость перемещения поперечного ножа, м/мин. 60
Скорость перемещения продольных ножей, м/мин. 40
Установленная мощность, кВт 2
Давление в пневмосистеме, bar 7
Подключение электричества 380
Температурный режим работы, С 10 – 40
Программное обеспечение ORIMAK
Вес, кг. 2100
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Конструктивные преимущества

Управление станком

Цветной TouchScren — дисплей

Интерфейс управления станком полностью русифицирован.

Удобное расположение аварийной кнопки остановки. В зоне досягаемости оператора при любом положении пульта управления.

Эргономичная панель управления

Экран управления свободно поворачивается под нужным углом.

Touch Screen дисплей надежно защищен мощным металлическим кожухом.

При необходимости пульт управления может быть спрятан в корпус станка.

Расположение монитора позволяет свободно перемещаться вокруг станка, не цепляя и не задевая монитор, что добавляет безопасности оператору и предотвращает риск случайного повреждения дисплея.

Система подачи

Используйте листовой или бесконечный Z-картон, так как вам нравится.

Грамотно спроектированная система подачи картона в станок позволяет позиционировать материал одновременно в два потока.

Что дает такое решение:

  • сокращает процент неиспользуемого остатка по ширине картона до 25 %;
  • увеличивает производительность станка в 2 раза.

Стойка размотки картона

Специальная стойка для размотки бесконечного Z-картона.

Стойка для одного места подачи входит в стандартную комплектацию станка.

Стойка для хранения и автоматической подачи для четырех мест, поставляется опционально.

Две нулевые точки позиционирования

Оптимизируйте производительность и сокращайте отходы благодаря двум нулевым рабочим точкам

Две нулевые точки, с правой и левой стороны станка.

Данный функционал позволяет быстро перенастраиваться на работу с одной из стоп картона или же на работу одновременно с двумя пачками z-картона.

Поперечный резательно-рилевочный агрегат

Состоит из пары дисковых ножей

Первый дисковый нож имеет зубчатую форму, осуществляет высококачественную сквозную резку картона.

Второй дисковый нож продавливает картон, осуществляя рилевку линии сгиба будущей коробки.

В соответствии с заданной программой ЧПУ, пневматика опускает и поднимает каждый нож в нужно время, в нужном месте.

Слаженная работа ножей обеспечивается высококачественными электрокомпонентами и сервоприводом производства Yaskawa.

Продольные резательно-рилевочные рабочие группы

Каждая пара дисковых ножей одновременно осуществляет резку и рилевку будущей коробки в продольном направлении.

Перенастройка агрегатов с одного размера или типа коробки на другой происходит полностью автоматически менее чем за 10 секунд.

Высокая точность и скорость перенастройки обеспечивается сервоприводом Yaskawa.

Перемещение агрегатов происходит по призматическим направляющим.

Возможно установить до 16 продольных агрегатов.

Вырубка отверстий

Система для вырубки отверстий под ручки. Управляется сервоприводом. Управление агрегатом происходит с пульта управления.

Замена формы вырубного ножа позволяет получать отверстия любой формы.

Цепная передача на валах

Мощная двухрядная цепная передача имеет ряд серьезных преимуществ, в сравнении с ременной:

  • Долгий срок эксплуатации.
  • Точная синхронизация вращения рабочих валов.
  • Высокая точность исключает проскальзывание.

Удобный доступ для своевременного обслуживания и смазки.

Двойная шестерня и двухрядная цепь.

Система регулировки и натяжения цепи.

Встроенный конструктор коробок

Инновационное решение Q-BOX включает в себя встроенный редактор и конструктор коробок. Теперь Вы можете самостоятельно без посторонней помощи создать любую конфигурацию коробки (в рамках возможностей станка) менее чем за 10 минут.

Система мониторинга и отчетности

Вы можете формировать отчеты по работе станка, выполненных заданиях и отправлять их на электронную почту.

Перфорация

Благодаря наличию конструктора дизайна коробки, на станке можно выполнять так называемый перфорированный рез.

Сканер штрих-кодов Вырубка отверстий

Для оперативного вызова нужной программы. Нет необходимости выбирать из списка и редактировать размеры.

ОПЦИИ

Вырубка отверстий

Система для вырубки отверстий под ручки управляется сервоприводом с пульта управления. Замена формы вырубного ножа позволяет получать отверстия любой формы.

Принтер печати этикеток

Система нанесения логотипов и знаков Станция измерения товара

Станция измерения товара

Независимая станция измерения товара автоматически отправит размеры требуемой коробки в станок, где именно эта коробка и будет оперативно изготовлена.
