Резательно-рилёвочный станок KDT WG8C1
⇑ Скачать коммерческое предложение ⇑

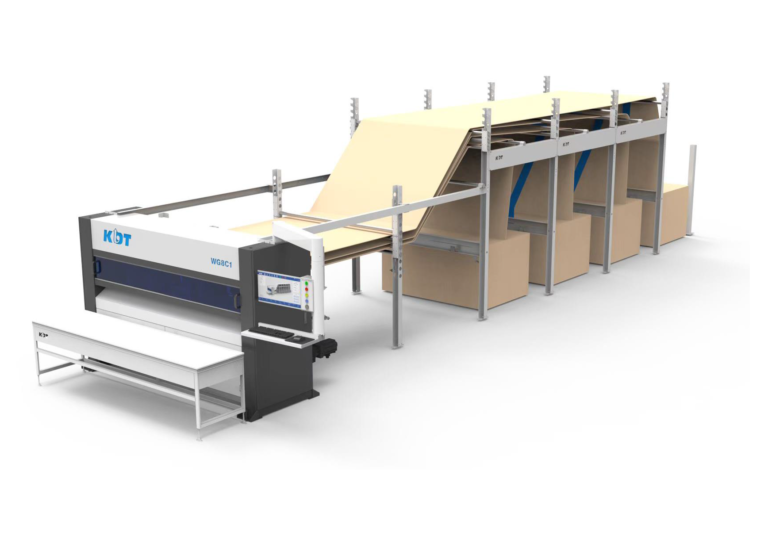

Резательно-рилёвочный станок KDT WG8C1 для изготовления коробок из гофрокартона
KDT WG8C1 — автоматический резательно-рилёвочный станок с ЧПУ для изготовления коробок, упаковки и сопутствующих элементов из гофрокартона непосредственно на производстве. Станок выполняет резку и рилёвку картона, работает с готовыми шаблонами и позволяет создавать собственные виды упаковки.
WG8C1 рассчитан на предприятия, которым требуется выпускать упаковку разных размеров под конкретные изделия и заказы. Производительность составляет до 6 коробок в минуту, рабочая ширина картона — от 300 до 1600 мм.
Станок может получать задания от оператора, станции измерения габаритов KDT WG8M4, сканера штрих-кода или системы управления предприятием. Это позволяет использовать WG8C1 как отдельный станок или интегрировать его в автоматизированный участок упаковки.
Назначение KDT WG8C1
Резательно-рилёвочный станок KDT WG8C1 предназначен для автоматизированного изготовления тары и упаковочных элементов из гофрокартона. Оборудование подходит для производств с широкой номенклатурой продукции, где размеры требуемой упаковки меняются от заказа к заказу.
Станок имеет 6 продольных резательно-рилёвочных ножей и позволяет изготавливать распространённые виды коробок. Минимальная длина и ширина коробки — 100 мм, минимальная высота — 10 мм.
Система автоматической подачи позволяет одновременно загрузить до 4 форматов картона. Программа выбирает наиболее подходящий формат для текущего задания, чтобы рациональнее использовать материал и уменьшать количество отходов.
Отличительные особенности
- производительность до 6 коробок в минуту;
- настройка на новые размеры коробки за 3–6 секунд;
- рабочая ширина картона от 300 до 1600 мм;
- 6 продольных резательно-рилёвочных ножей;
- функция перфорации;
- минимальная высота коробки от 10 мм;
- автоподатчик на 4 формата картона;
- 8 встроенных шаблонов;
- возможность создания собственных шаблонов упаковки;
- работа как отдельного станка или в составе автоматизированной линии;
- интеграция с системами управления производством.
Технические характеристики KDT WG8C1
| Производительность, коробок/мин | до 6 |
| Ширина картона, мм. | от 300 до 1600 |
| Рекомендуемая толщина, мм. | от 3 до 10,5 |
| Длина коробки, мм. | от 100 |
| Ширина коробки, мм. | от 100 |
| Высота коробки, мм. | от 10 |
| Количество ножей, шт. | 6+1 |
| Функция перфорации | Есть |
| Количество встроенных шаблонов | 8 |
| Возможность создания шаблонов | Есть |
| Автоподатчик на 4 формата картона | Есть |
| Габаритные размеры (ВхШхГ): | |
| Станок, мм. | 1300х2500х2500 |
| Станок + 1 ячейка хранения картона, мм. | 7500х2500х2500 |
| Станок + 4 ячейки хранения картона, мм. | 10000х2500х2500 |
| Вес станка, кг | 3200 |
| Требования по подключению: | |
| Источник электропитания | 380 В, 50 Гц, 9 кВт max |
| Давление и расход воздуха | 6–8 бар, 15–85 л/мин |
| Интерфейсы обмена данными | USB, RJ45, Wi-Fi |
Внимание! Технические характеристики и внешний вид оборудования могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Производительность до 6 коробок в минуту
KDT WG8C1 позволяет изготавливать упаковку непосредственно на предприятии с производительностью до 6 коробок в минуту. Это особенно удобно при работе с широкой номенклатурой продукции, когда требуется упаковка разных размеров.
Высота коробки от 10 мм
Конструкция режущего инструмента позволяет изготавливать коробки высотой от 10 мм, что расширяет диапазон продукции, для которой можно производить индивидуальную упаковку.
Функция перфорации
Функция перфорации используется при формировании развёртки упаковки и позволяет получать необходимые линии сгиба.
Редактор коробок
Система управления содержит встроенные шаблоны коробок и позволяет создавать собственные варианты коробок и упаковочных элементов под размеры продукции.
Автоматическая настройка на новые размеры коробки за 3–6 секунд
Автоматическая перенастройка позволяет последовательно выполнять задания на изготовление упаковки разных размеров без длительной ручной переналадки оборудования.
Автоматический выбор формата картона
Программа автоматически выбирает наиболее подходящий из загруженных форматов картона для текущего задания. Одновременно в станок может быть загружено до 4 форматов картона.
Производственные отчёты
Программа сохраняет производственные данные, которые можно использовать для анализа работы участка упаковки и расхода материала.
Удобная эксплуатация и обслуживание
Открытая конструкция обеспечивает доступ к основным узлам станка для обслуживания и смазки.
Промышленный компьютер и интеграция
Управление станком и интеграция с производственными системами выполняются с помощью программного обеспечения на базе Windows. Пользовательский интерфейс доступен на русском языке. Для обмена данными предусмотрены интерфейсы RJ45 и Wi-Fi.
Автономная работа или работа в составе линии
KDT WG8C1 может использоваться как отдельная производственная единица либо как часть автоматизированного участка изготовления и упаковки продукции.
Как работает KDT WG8C1
Оператор загружает Z-картон одного или нескольких форматов в соответствующие ячейки станка. Одновременно возможно использование до 4 форматов. В системе управления задаются параметры загруженного материала.
Задание на изготовление упаковки может поступать несколькими способами.

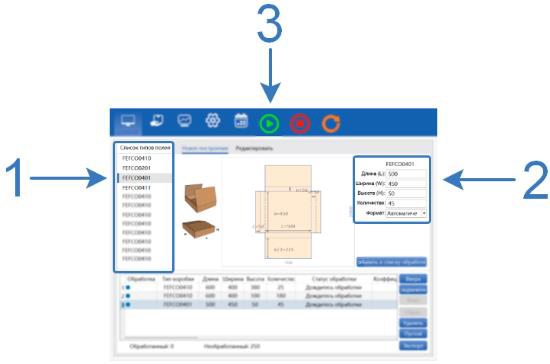

Получение задания от оператора
- выбрать необходимый шаблон коробки;
- задать длину, ширину и высоту;
- запустить изготовление.
Во время изготовления текущей упаковки оператор может формировать следующие задания.

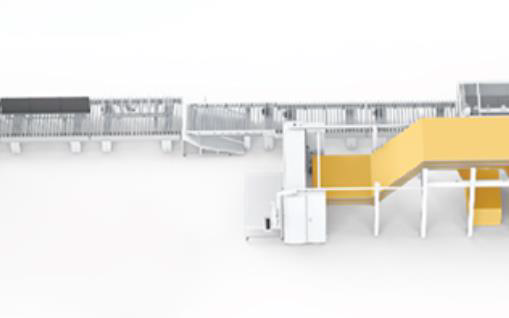

Получение задания от системы управления предприятием
WG8C1 может получать задания от системы управления производством. Это позволяет организовать изготовление коробок непосредственно под текущие заказы предприятия.
К станку также можно подключить сканер штрих-кодов и формировать задание на упаковку по данным с этикетки продукции.

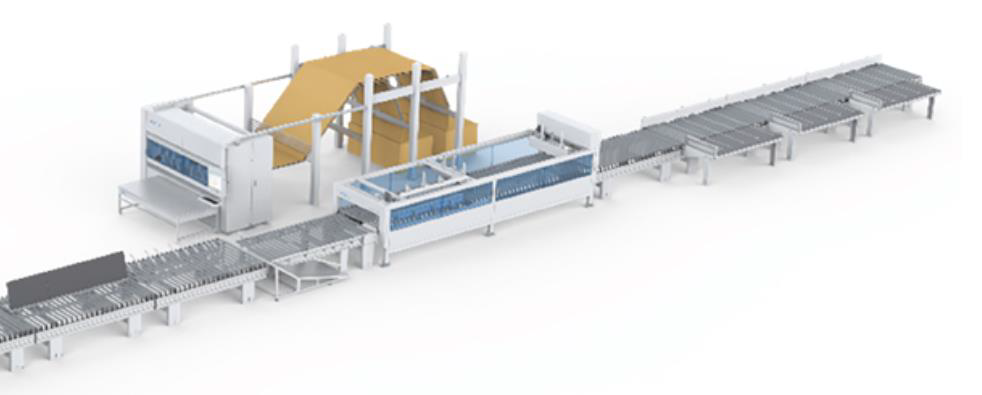

Работа со станцией измерения габаритов KDT WG8M4
KDT WG8C1 может работать совместно со станцией измерения габаритов KDT WG8M4. Такое решение позволяет передавать размеры продукции на участок изготовления упаковки и использовать их для формирования соответствующей коробки.
KDT WG8C1 или WG8C5
KDT WG8C1 рассчитан на предприятия, которым достаточно производительности до 6 коробок в минуту и рабочей ширины картона до 1600 мм. Если требуется более производительное оборудование и работа с картоном большей ширины, рассмотрите старшую модель KDT WG8C5.
Заказать резательно-рилёвочный станок KDT WG8C1
Для подготовки предложения на KDT WG8C1 укажите используемый гофрокартон, диапазон размеров коробок, необходимую производительность и требования к интеграции с существующим участком упаковки.
Нужен KDT WG8C1 для производства упаковки?
Отправьте требования к упаковке и производительности — подготовим предложение по комплектации станка.
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Для расчёта укажите размеры выпускаемой продукции, тип гофрокартона и требуемую производительность.
Частые вопросы о KDT WG8C1
Какая производительность KDT WG8C1?
Производительность резательно-рилёвочного станка KDT WG8C1 составляет до 6 коробок в минуту.
С каким гофрокартоном работает WG8C1?
Рабочая ширина картона составляет от 300 до 1600 мм, рекомендуемая толщина — от 3 до 10,5 мм. В автоматическую систему подачи одновременно можно загрузить до 4 форматов картона.
Можно ли интегрировать KDT WG8C1 в автоматизированный участок упаковки?
Да. Станок поддерживает обмен данными через USB, RJ45 и Wi-Fi и может получать задания от внешней системы управления, сканера штрих-кодов или станции измерения габаритов KDT WG8M4.
