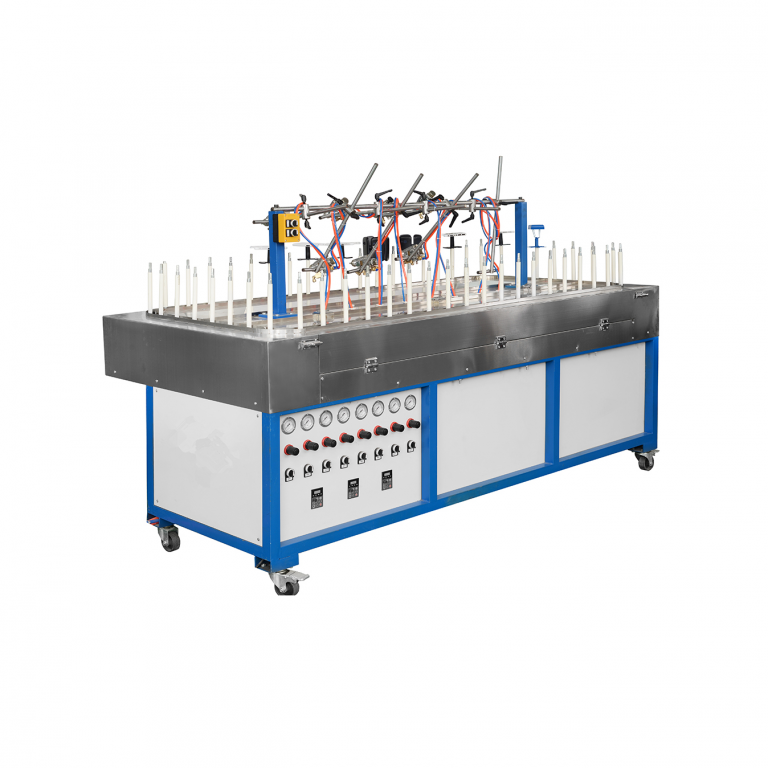

Автоматический станок для покраски мебельных ножек и тел вращения
Автоматический станок для покраски мебельных ножек и тел вращения

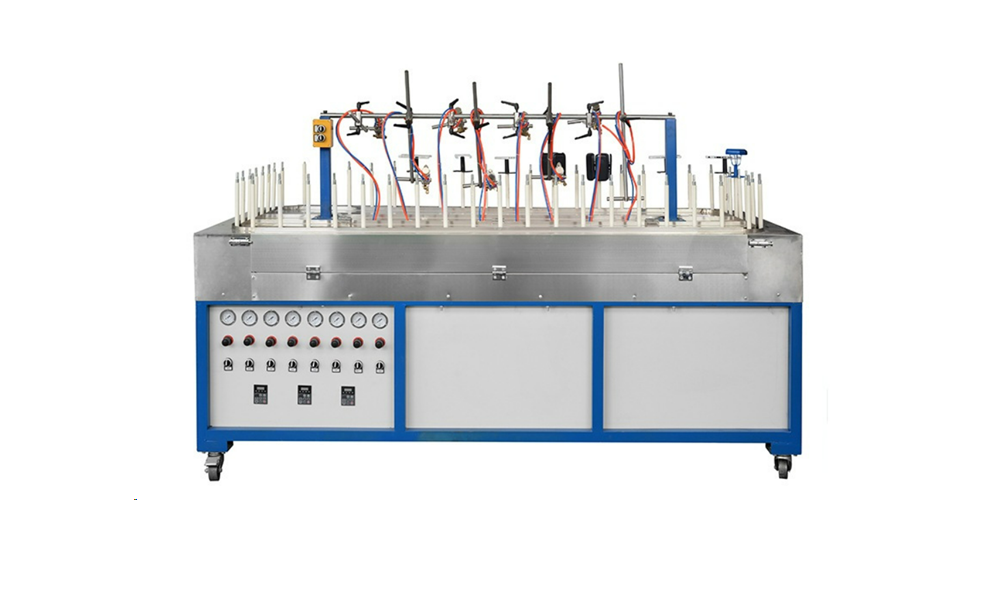

Автоматический станок для покраски мебельных ножек предназначен для серийного нанесения лакокрасочных материалов на мебельные ножки, опоры, точёные детали и другие тела вращения высотой до 400 мм.
Заготовки устанавливаются на шпиндельные носители, перемещаются по замкнутому конвейеру и вращаются в зоне распыления. Оборудование оснащено 6 автоматическими распылителями IWATA 101. Скорость движения конвейера и скорость вращения заготовок регулируются.
Станок рассчитан на применение на мебельных и деревообрабатывающих производствах, где требуется автоматизировать окраску серийных деталей и организовать стабильный процесс нанесения ЛКМ.

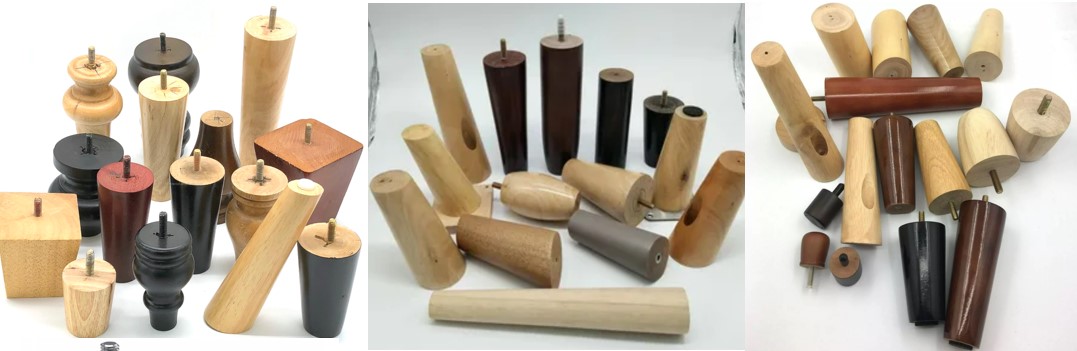

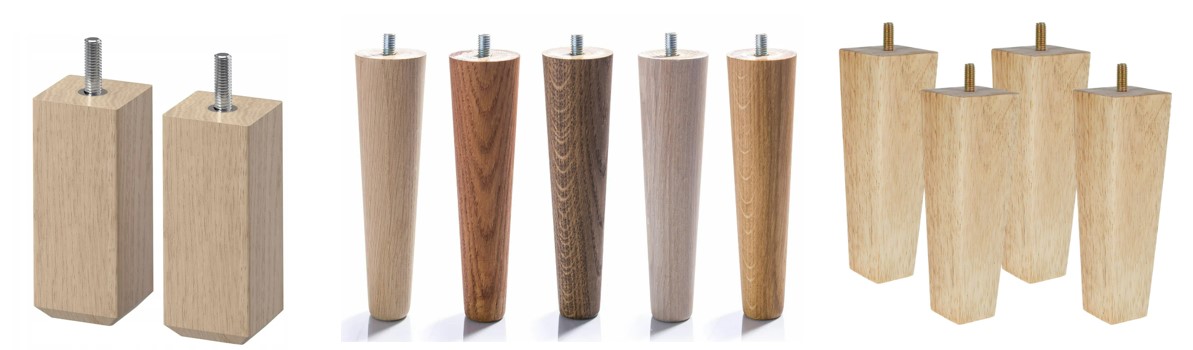

Какие изделия можно окрашивать
- мебельные ножки и опоры;
- точёные деревянные детали;
- цилиндрические заготовки;
- декоративные элементы мебели;
- другие тела вращения высотой до 400 мм.
Возможность работы с конкретным изделием и ЛКМ необходимо проверять по размерам детали и требованиям к технологии окраски.
Технические характеристики
| Максимальная высота изделия, мм | 400 |
| Давление сжатого воздуха, МПа | 0,6–0,8 |
| Распылители | IWATA 101 |
| Количество распылителей, шт. | 6 |
| Потребляемая мощность, кВт | 1 |
| Электропитание | 220 В, 50 Гц |
| Габаритные размеры (Д×Ш×В), мм | 2550×950×1400 |
Особенности автоматического покрасочного станка
Замкнутый конвейер
Заготовки устанавливаются на шпиндельные носители и последовательно перемещаются по замкнутому конвейеру через зону нанесения ЛКМ.
Вращение деталей при окраске
В зоне распыления изделия вращаются. Скорость вращения заготовок и скорость движения конвейера регулируются в зависимости от выполняемой операции.
6 автоматических распылителей
Станок оснащён шестью распылителями IWATA 101. Распылители размещаются на регулируемых штативах, позволяющих изменять их положение относительно окрашиваемого изделия.

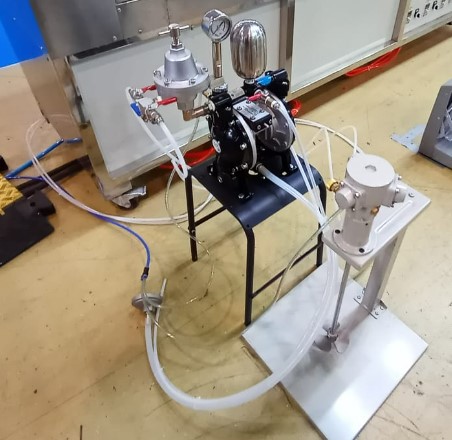

Система подачи ЛКМ
В комплектацию оборудования входят насос для подачи ЛКМ и мешалка.

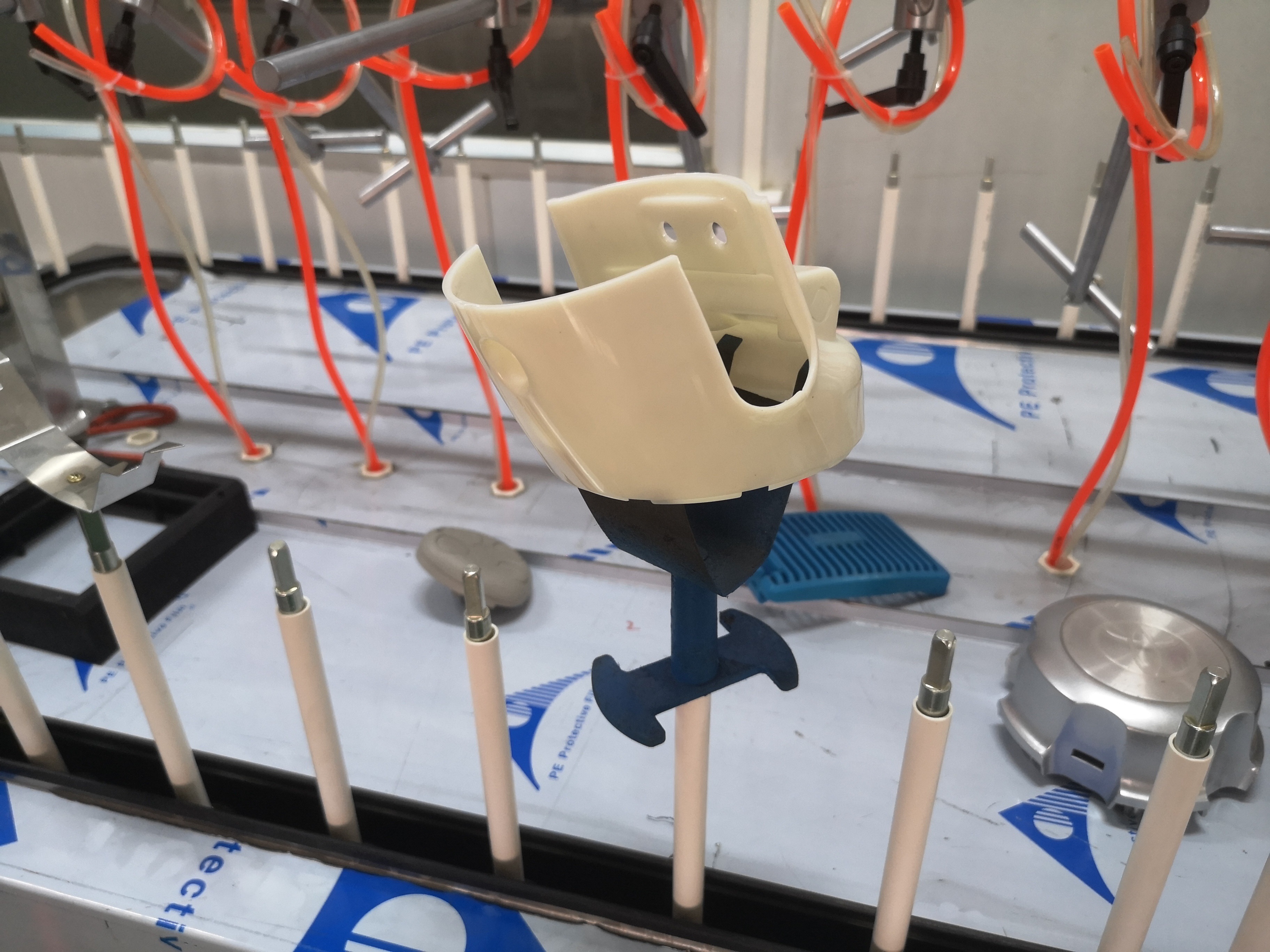

Регулируемые шпиндельные носители
Изделия устанавливаются на съёмные шпиндельные носители. Шаг установки носителей регулируется кратно 50 мм, что позволяет изменять расстояние между заготовками.

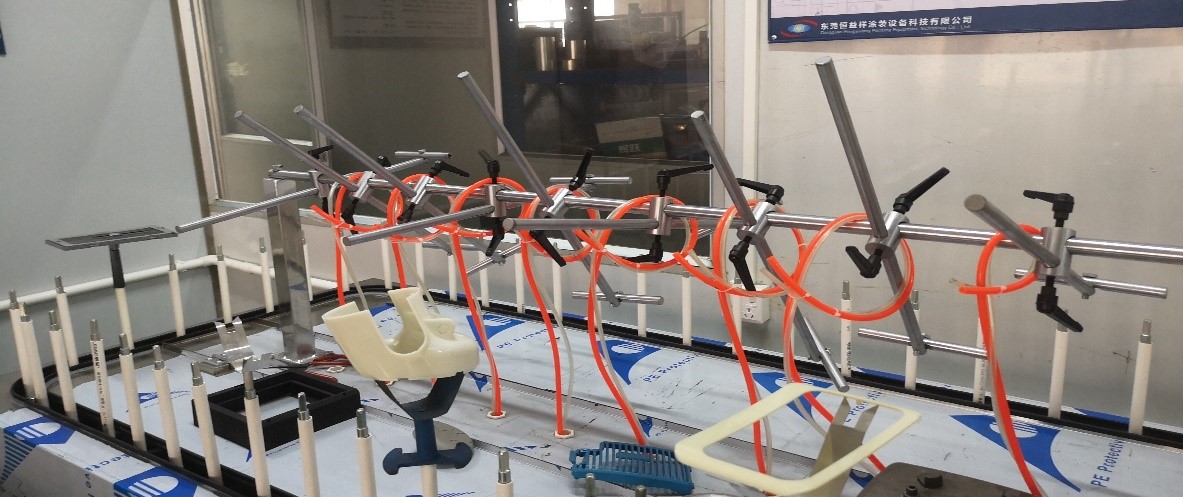

Регулировка положения распылителей
Положение распылителей можно регулировать по высоте, углу наклона и вылету относительно заготовки.

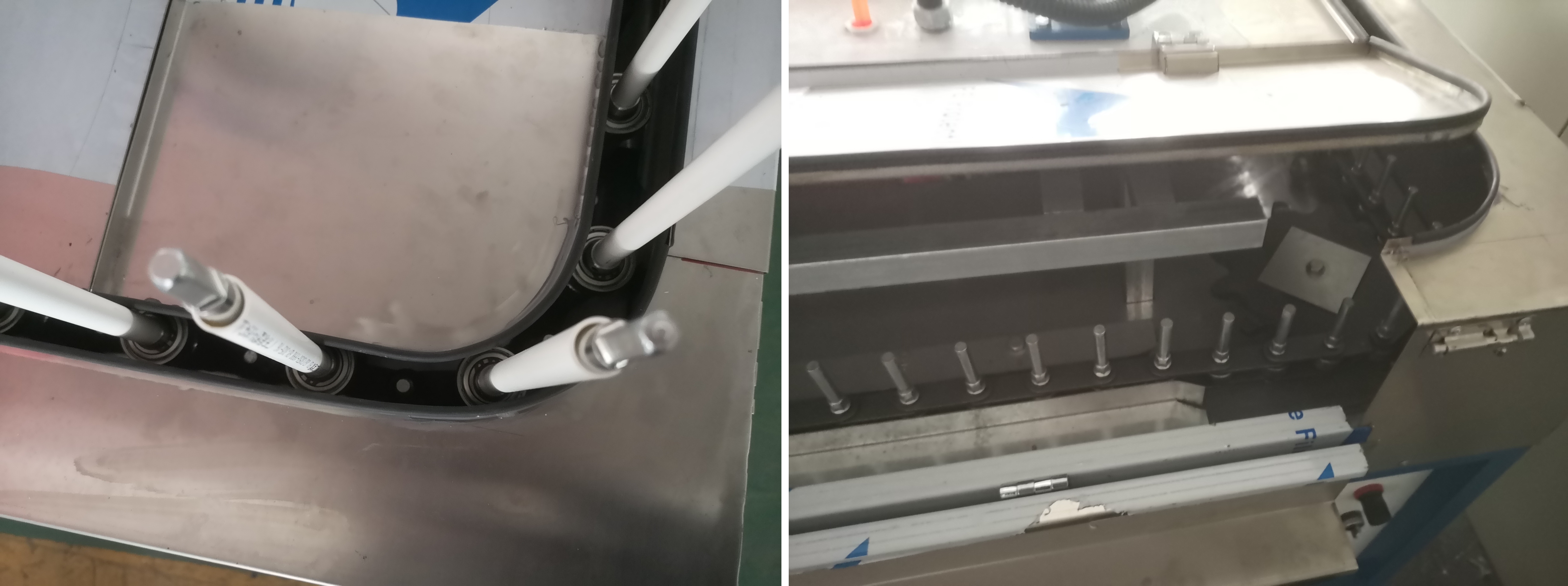

Рабочая поверхность из нержавеющей стали
Рабочая поверхность выполнена из нержавеющей стали. Защитные кожухи закрывают подвижные элементы оборудования и открываются для очистки и технического обслуживания.

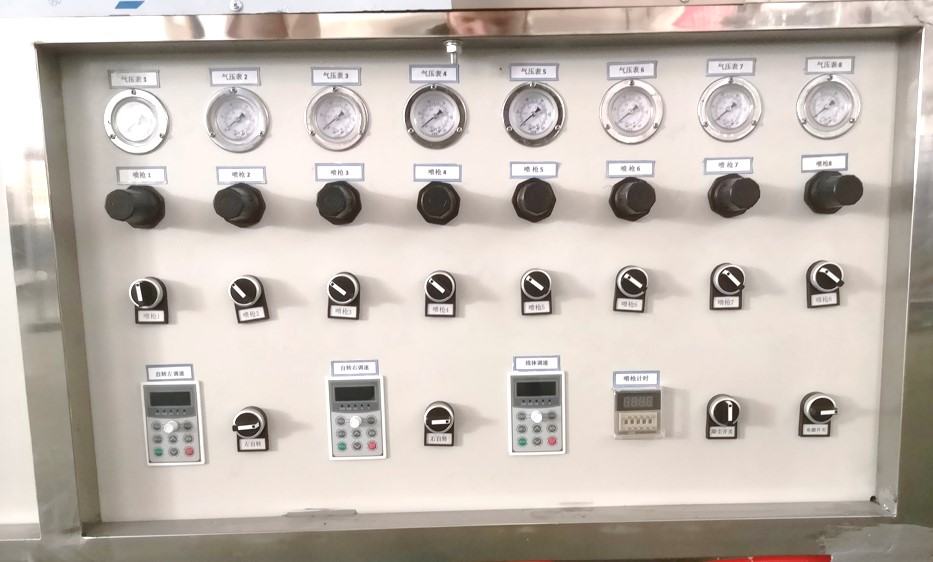

Панель управления
С панели управления можно задавать основные параметры работы оборудования:
- включение и выключение распылителей;
- скорость движения конвейера;
- скорость вращения заготовок;
- направление вращения;
- время распыления ЛКМ.

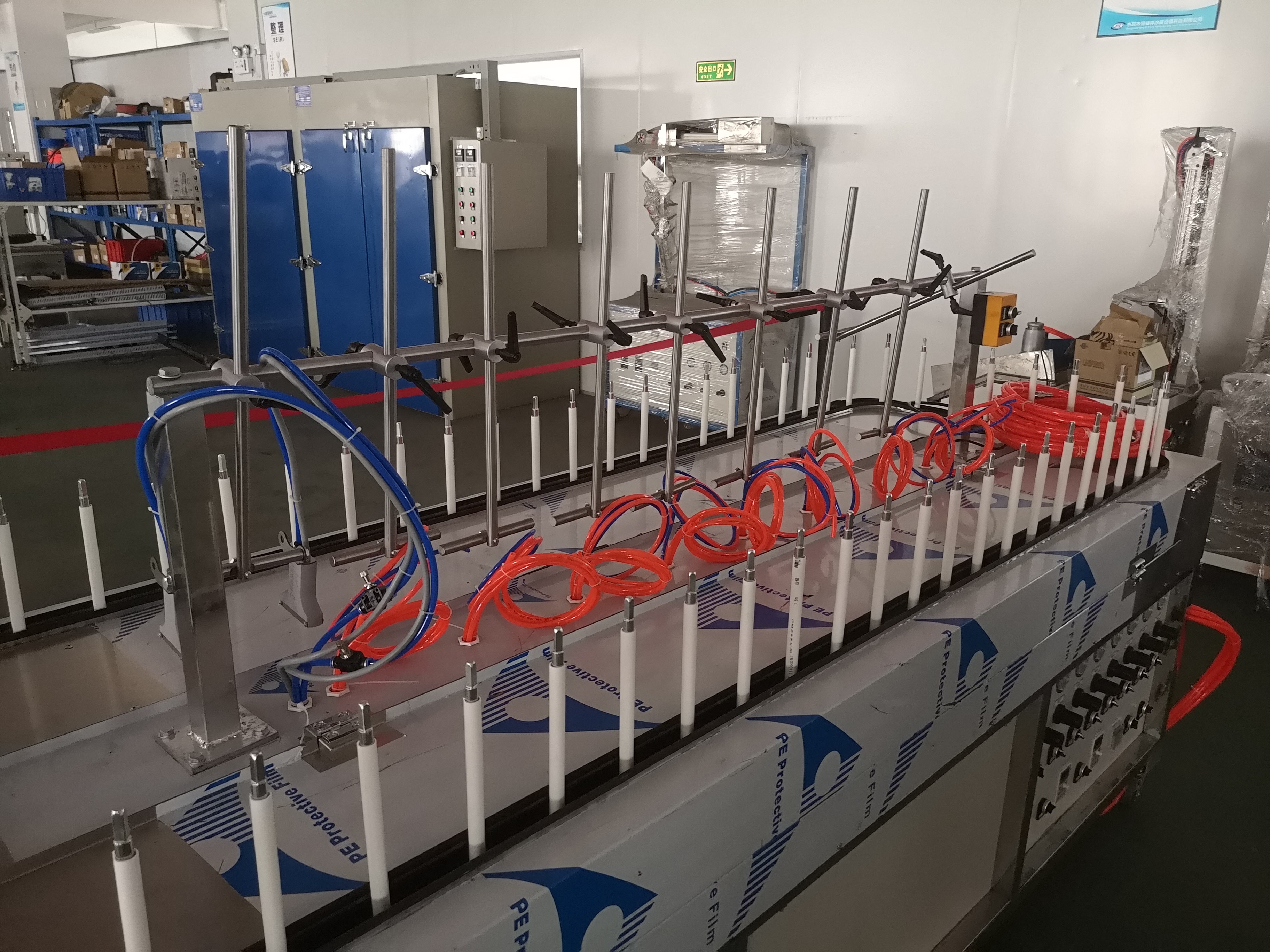

Распределение шлангов подачи ЛКМ
К каждому распылителю подводятся отдельные шланги системы подачи ЛКМ.

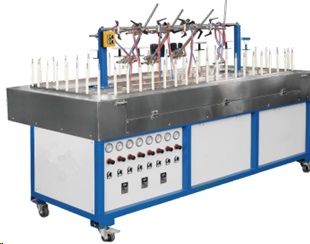

Компактное мобильное исполнение
Габаритные размеры оборудования составляют 2550×950×1400 мм. Станок установлен на колёсные опоры для перемещения внутри производственного помещения.
Принцип работы автоматического станка для покраски мебельных ножек
Оператор устанавливает изделия на шпиндельные носители. Конвейер перемещает заготовки через рабочую зону, где изделия вращаются, а автоматические распылители наносят ЛКМ на поверхность.
 |
 |
 |
Покрасочный участок для мебельного производства
НОЙНЕР поставляет оборудование для организации покрасочных участков мебельных и деревообрабатывающих производств. Помимо автоматического оборудования для нанесения ЛКМ можно подобрать покрасочную кабину с водяной завесой или покрасочную кабину с сухой фильтрацией.
Что указать при заказе
Для проверки применимости станка к вашему производству отправьте:
- фотографию или чертёж изделия;
- минимальные и максимальные размеры деталей;
- материал заготовки;
- используемый ЛКМ;
- требуемое количество окрашиваемых деталей в смену.
Преимущества заказа оборудования в НОЙНЕР
Нужен станок для автоматической покраски мебельных ножек?
Цена оборудования указана в карточке. Отправьте размеры изделий, материал, используемый ЛКМ и требуемую производительность — подготовим коммерческое предложение.
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Для подбора оборудования укажите размеры изделий, материал, тип ЛКМ и требуемую производительность.
Частые вопросы
Для каких изделий предназначен станок?
Станок предназначен для автоматической покраски мебельных ножек, опор, точёных деталей и других тел вращения высотой до 400 мм. Применимость к конкретному изделию необходимо проверять по его размерам и форме.
Сколько распылителей установлено на станке?
Оборудование оснащено 6 автоматическими распылителями IWATA 101.
Как заказать станок для своего производства?
Отправьте НОЙНЕР фотографию или чертёж изделий, их размеры, материал, используемый ЛКМ и требуемую производительность. По этим данным можно проверить применимость оборудования и подготовить коммерческое предложение.
