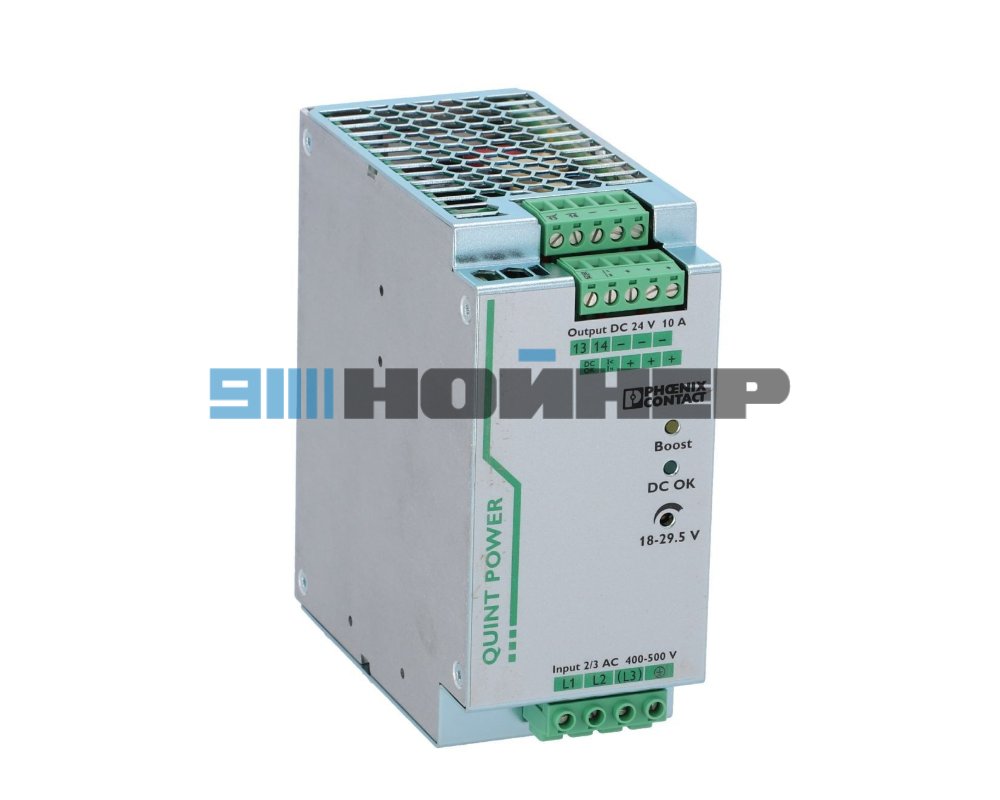

4-008-26-0792 Источник питания QUINT-PS-3AC/24DC/10 HOMAG
Источник питания HOMAG 4-008-26-0792 QUINT-PS-3AC/24DC/10 SFB
Источник питания HOMAG 4-008-26-0792 — трехфазный промышленный импульсный блок питания серии QUINT POWER, предназначенный для питания цепей управления постоянным напряжением 24 В. В официальном каталоге HOMAG изделие имеет наименование SPANNUNGSREGLER QUINT-PS-3AC/24DC/10 SFB и каталожный номер 4008260792.
Соответствующая модель в каталоге производителя электротехнического оборудования Phoenix Contact — QUINT-PS/3AC/24DC/10, артикул 2866705. Номинальное выходное напряжение 24 В DC, ток 10 А. Для установки на станок необходимо сверить исполнение, маркировку и электрические подключения.
4-008-26-0792
24 В DC / 10 А
3 × 400-500 В AC
240 Вт
Заказать источник питания HOMAG 4-008-26-0792
Укажите количество. Для проверки исполнения можно приложить фото маркировки старого блока питания, модель станка и его серийный номер.
Технические характеристики QUINT-PS/3AC/24DC/10
Параметры ниже приведены по официальной технической документации Phoenix Contact для изделия 2866705 с обозначением QUINT-PS/3AC/24DC/10.
| Характеристика | Значение |
|---|---|
| Артикул HOMAG | 4-008-26-0792 / 4008260792 |
| Обозначение HOMAG | SPANNUNGSREGLER QUINT-PS-3AC/24DC/10 SFB |
| Модель Phoenix Contact | QUINT-PS/3AC/24DC/10 |
| Артикул Phoenix Contact | 2866705 |
| Тип | Импульсный источник питания QUINT POWER |
| Номинальное входное напряжение | 3 × 400-500 В AC |
| Входная частота | 45-65 Гц |
| Номинальное выходное напряжение | 24 В DC ±1 % |
| Регулировка выходного напряжения | 18-29,5 В DC |
| Номинальный выходной ток | 10 А |
| Номинальная выходная мощность | 240 Вт |
| POWER BOOST | 15 А при 24 В DC, в пределах температурных условий производителя |
| Selective Fuse Breaking (SFB) | 60 А, 12 мс |
| КПД | Тип. 93 % при 400 В AC |
| Габариты (Ш × В × Г) | 60 × 130 × 125 мм |
| Монтаж | DIN-рейка NS 35 |
| Степень защиты | IP20 |
| Подключение | Съемные винтовые клеммы |
Назначение источника питания HOMAG 24 В 10 А
Промышленный источник питания QUINT POWER преобразует входное напряжение сети в стабилизированное постоянное напряжение 24 В. Такие устройства применяются для электропитания цепей автоматизации, систем управления и других нагрузок, рассчитанных на соответствующее постоянное напряжение.
При замене источника питания в станке необходимо сохранить электрические параметры, назначение клемм, сигнальные функции и условия монтажа. Подключение выполняется квалифицированным специалистом согласно документации оборудования.
Особенности серии QUINT POWER
Номинальный ток 10 А. Предусмотрена регулировка выходного напряжения от 18 до 29,5 В DC.
Резерв мощности обеспечивает увеличенный выходной ток для запуска нагрузок в предусмотренных производителем условиях.
Кратковременный импульс тока до 60 А предназначен для селективного срабатывания соответствующих защитных автоматов.
Предусмотрены сигнальные функции DC OK и POWER BOOST для контроля работы источника питания.
Что проверить перед заменой блока питания HOMAG
Сверьте артикул HOMAG 4008260792 и обозначение QUINT-PS-3AC/24DC/10 SFB.
Проверьте напряжение сети, номинальный ток нагрузки и требуемое напряжение питания.
Сверьте схему подключения, разъемы, цепи DC OK и другие используемые сигналы.
Укажите модель станка HOMAG и приложите фото шильдика установленного источника питания.
Соответствующая модель Phoenix Contact
Phoenix Contact 2866705 — QUINT-PS/3AC/24DC/10
Импульсный источник питания QUINT POWER с трехфазным входом, выходом 24 В DC / 10 А и технологией SFB. При подборе для станка HOMAG требуется проверка исполнения и подключения.
Документация производителя
Технические параметры модели QUINT-PS/3AC/24DC/10 доступны в документации Phoenix Contact.
Phoenix Contact — официальная карточка 2866705
Скачать официальный технический PDF Phoenix Contact
Как заказать источник питания HOMAG 4-008-26-0792
Для запроса цены и счета укажите каталожный артикул, необходимое количество и реквизиты организации. При необходимости проверки применимости можно приложить фотографии блока питания, его маркировки и подключения.
Данные для подготовки КП:
- Артикул HOMAG 4-008-26-0792.
- Количество источников питания.
- Модель и серийный номер станка при необходимости.
- Фото маркировки старого блока для проверки исполнения.
- Город доставки и реквизиты юридического лица или ИП.
Преимущества заказа запчастей в НОЙНЕР
Работаем с артикулами HOMAG и номерами производителей компонентов.
Принимаем фото маркировки оборудования и установленных компонентов.
При необходимости уточняем параметры и подключение по техническим данным.
Можно направить общую спецификацию компонентов для обслуживания станков.
Подготавливаем КП по нужным артикулам и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при оформлении заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать источник питания HOMAG 4-008-26-0792
Направьте артикул и количество. Подготовим счет или коммерческое предложение.
Частые вопросы об источнике питания HOMAG 4-008-26-0792
Какой артикул HOMAG у источника питания QUINT-PS-3AC/24DC/10?
Артикул HOMAG — 4-008-26-0792. Каталожный номер без дефисов — 4008260792.
Какие напряжение и ток у блока питания?
Для модели QUINT-PS/3AC/24DC/10 производитель Phoenix Contact указывает трехфазный вход 400-500 В AC, выход 24 В DC и номинальный ток 10 А.
Можно ли использовать Phoenix Contact 2866705 вместо HOMAG 4008260792?
Обозначения QUINT-PS-3AC/24DC/10 совпадают. Перед заменой необходимо проверить исполнение, электрические подключения, сигнальные контакты и требования конкретного станка HOMAG.
Как заказать источник питания и получить КП?
Укажите артикул 4-008-26-0792, количество и реквизиты организации. Для проверки применимости можно приложить фото старого блока питания и модель станка.
