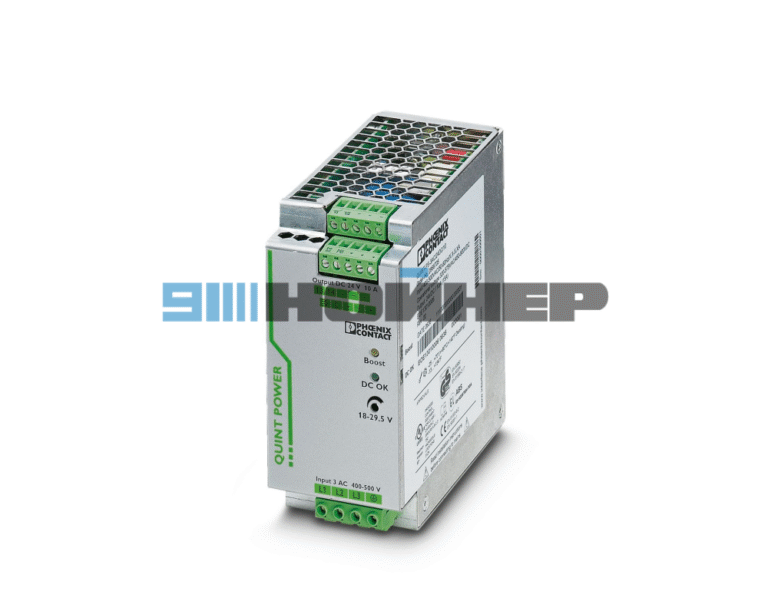

Источник питания QUINT-PS/3AC/24DC/10 PHOENIX CONTACT
Импульсный источник питания QUINT POWER, вставные винтовые клеммы, SFB Technology (Selective Fuse Breaking), вход: 3-фазный, выход: 24 В DC / 10 A
| АРТИКУЛ | 2866705 |
| Входные данные | |
| Режим AC | |
| Диапазон номинальных напряжений на входе | 3x 400 В AC … 500 В AC |
| Диапазон входных напряжений | 3x 400 В AC … 500 В AC -20 % … +15 % |
| 2x 400 В AC … 500 В AC -10 % … +15 % | |
| Диапазон входных напряжений постоянного тока | 450 В DC … 800 В DC |
| Тип напряжения питания | AC/DC |
| Импульс пускового тока | < 15 A (при 25 °C) |
| Интеграл импульса тока при включении (I2t) | < 1,5 A2c |
| Ограничение импульсного тока включения | 15 A |
| Диапазон частот AC | 45 Гц … 65 Гц |
| Диапазон частот DC | 0 Гц |
| Время автономной работы | > 30 мс (400 В AC) |
| > 46 мс (500 В AC) | |
| Потребляемый ток | 3x 1,2 A (400 В AC) |
| 3x 1 A (500 В AC) | |
| 2x 1,5 A (400 В AC) | |
| 2x 1,3 A (500 V AC) | |
| Номинальная потребляемая мощность | 411 ВА |
| Защитная схема | Защита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник |
| Коэффициент мощности (cos phi) | 0,62 |
| Время включения, типовое | < 0,45 c |
| Допустимый входной предохранитель | B6 B10 B16 AC: |
| Допустимый предохранитель пост. тока | Пост. ток: тока подключите подходящий предохр-ль |
| Выбор подходящего предохранителя для защиты на входе | 6 A … 16 A (AC: Характеристика B, C, D, K) |
| Ток утечки на PE | < 3,5 мА |
| Диапазон номинальных напряжений на входе | 500 В DC … 600 В DC |
| Диапазон входных напряжений | 500 В DC … 600 В DC -10 % … +33 % (mid-point earthed) |
| Потребляемый ток | 0,8 A (500 B DC) |
| 0,7 A (600 В DC) | |
| Выбор подходящего предохранителя для защиты на входе | 1x 6 A ≥ 1000 B DC (10 x 38 мм, 30 кA L/R = 2 мс) |
| Входные данные | |
| КПД | тип. 93 % (400 В AC) |
| Выходная характеристика | U/I |
| Номинальное напряжение | 24 В DC ±1 % |
| Диапазон настройки выходного напряжения (USet) | 18 В DC … 29,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 10 A |
| POWER BOOST (IBoost) | 15 A (-25 °C … 40 °C, в непрерывном режиме, UOUT = 24 В DC) |
| Статичный Boost (IStat.Boost) | 15 A |
| Selective Fuse Breaking (ISFB) | 60 A (12 мс) |
| Электромагнитный расцепитель | B2 / B4 / B6 / C2 / C4 |
| Oграничение рабочих характеристик | 60 °C … 70 °C (2,5 %/K) |
| Устойчивость к обратной связи | макс. 35 В DC |
| Защита от перенапряжения на выходе (OVP) | < 35 В DC |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % … 90 %) |
| < 3 % (динамическое изменение нагрузки 10 % … 90 %) | |
| < 0,1 % (отклонение входного напряжения ±10 %) | |
| Остаточная пульсация | < 20 мB(ДА) (при номинальном значении) |
| Выходная мощность | 240 Вт |
| 360 Вт | |
| Коммутационные пики, номинальная нагрузка | < 20 мB(ДА) (при номинальных значениях, 20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | 7 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 19 Вт |
| Время нарастания | < 0,15 c (Uвых (10 % … 90 %)) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Сигнал: при нормальном постоянном напряжении, активный | |
| Описание выходов | Uвых > 0,9 x Uн: Максимальный сигнал |
| Максимальное напряжение переключения | + 24 В DC |
| Диапазон напряжений переключения | 18 В DC … 24 В DC |
| Выходное напряжение | + 24 В DC |
| Максимальный пусковой ток | ≤ 20 мА (защищен от коротких замыканий) |
| Ток длительной нагрузки | ≤ 20 мА |
| Сигнал: при нормальном постоянном напряжении, сухой | |
| Описание выходов | Релейный контакт, Uвых > 0,9 x Uн: контакт замкнут |
| Максимальное напряжение переключения | 30 В AC/DC |
| 24 В DC | |
| Максимальный пусковой ток | 0,5 A |
| 1 A | |
| Ток длительной нагрузки | ≤ 1 A |
| Сигнал: POWER BOOST, активн. | |
| Описание выходов | IOUT < IN: максимальный сигнал |
| Максимальное напряжение переключения | + 24 В DC |
| Диапазон напряжений переключения | 18 В DC … 24 В DC |
| Выходное напряжение | + 24 В DC |
| Максимальный пусковой ток | ≤ 20 мА (защищен от коротких замыканий) |
| Ток длительной нагрузки | ≤ 20 мА |
| Характеристики клемм | |
| Вход | |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Выход | |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сигнал | |
| Тип подключения | вставные винтовые клеммы |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 16 |
| Сечение провода AWG макс. | 12 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сигнализация | |
| Виды подачи сигнала | СИД |
| активный коммутационный выход | |
| Релейный контакт | |
| Индикация рабочего напряжения | LED зел. |
| Сигнальный выход: при нормальном постоянном напряжении, активный | |
| Индикатор состояния | UOUT > 0,9 x UN: светодиод «DC OK» зеленого цвета |
| Указание по индикации состояния | UOUT < 0,9 x UN: светодиод «DC OK» мигает |
| Сигнальный выход: при нормальном постоянном напряжении, сухой | |
| Индикатор состояния | UOUT > 0,9 x UN: светодиод «DC OK» зеленого цвета |
| Указание по индикации состояния | UOUT < 0,9 x UN: светодиод «DC OK» мигает |
| Сигнальный выход: POWER BOOST, активн. | |
| Индикатор состояния | IOUT > IN: светодиод «BOOST», желтого цвета |
| Электрические характеристики | |
| Количество фаз | 3 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Характеристики изделий | |
| Тип изделия | Источник питания |
| Серия изделий | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1100000 ч (25 °C) |
| > 630000 ч (40 °C) | |
| > 280000 ч (60 °C) | |
| Изоляционные характеристики | |
| Степень защиты | I |
| Степень загрязнения | 2 |
| Размеры | |
| Ширина | 60 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева (активн.) | 15 мм / 15 мм |
| Монтажное расстояние сверху/снизу (активн.) | 50 мм / 50 мм |
| Альтернативный способ монтажа | |
| Ширина | 122 мм |
| Высота | 130 мм |
| Глубина | 63 мм |
| Монтаж | |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Защитное покрытие | нет |
| Спецификация материала | |
| Материал корпуса | Металл |
| Исполнение крышки | Оцинкованная листовая сталь, без хрома(VI) |
| Исполнение бокового элемента | Алюминий |
Источники питания QUINT POWER с большим набором функций
Для выборочной и экономичной защиты установок QUINT POWER быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Предупредительный контроль распознает критические рабочие состояния, позволяя предпринимать меры до появления неисправности и обеспечивая высокую степень готовности оборудования.
Надежный запуск высоких нагрузок производится благодаря статическому резервированию мощности POWER BOOST. Возможность настройки напряжения позволяет работать в диапазоне от 5 В DC до 56 В DC.
Преимущества для вас
• Надежный пуск тяжелых нагрузок
• Высокая эксплуатационная готовность оборудования даже при продолжительном отсутствии одной из фаз
• Превентивный функциональный контроль
