4-006-10-6492 Подшипник линейный GROESSE 30 1624-714-20 HOMAG
-
- Каретка Bosch Rexroth R162471420 HOMAG 4-006-10-2676

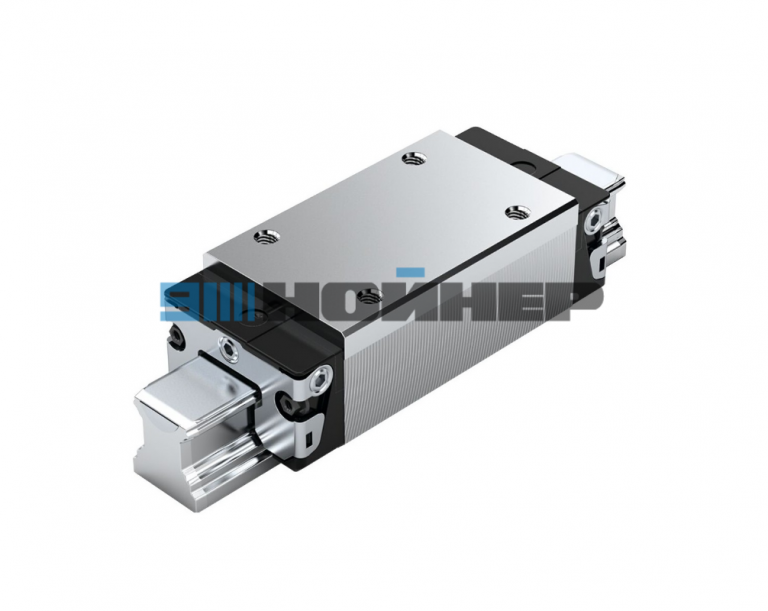

Подшипник линейный HOMAG 4-006-10-6492 — каретка типоразмера 30
Подшипник линейный HOMAG 4-006-10-6492 / 4006106492 — запасная часть для системы линейного перемещения деревообрабатывающего оборудования. В номенклатуре НОЙНЕР для данной позиции указан компонент Bosch Rexroth R162471420, шариковая каретка KWD-030-SLH-C1-N-1 типоразмера 30.
Указанное исполнение Rexroth имеет удлиненный узкий корпус SLH, предварительный натяг C1 и нормальный класс точности N. При заказе по номеру HOMAG 4-006-10-6492 требуется сверить соответствие с документацией конкретного станка, поскольку независимое подтверждение данного кросс-номера пока отсутствует.
4-006-10-6492
R162471420
30 / SLH
N
Заказать HOMAG 4-006-10-6492
Укажите количество. Для точной идентификации желательно приложить модель станка, заводской номер или фотографию маркировки установленной каретки.
Технические характеристики
Ниже приведены характеристики Bosch Rexroth R162471420, указанной в существующей карточке как соответствующая деталь. Перед поставкой по номеру HOMAG 4-006-10-6492 необходимо подтвердить это соответствие.
| Параметр | Значение |
|---|---|
| Артикул HOMAG | 4-006-10-6492 / 4006106492 |
| Указанный компонент | Bosch Rexroth R162471420 — соответствие требует подтверждения |
| Модель Rexroth | KWD-030-SLH-C1-N-1 |
| Тип | Шариковая каретка профильной линейной направляющей |
| Типоразмер | 30 |
| Исполнение | SLH — узкая, удлиненная, увеличенной высоты |
| Материал корпуса Rexroth | Углеродистая сталь CS |
| Преднатяг | C1 — малый |
| Класс точности | N — нормальный |
| Уплотнения | Стандартные SS |
| Шариковая цепь | Без шариковой цепи |
| Ширина корпуса | 60 мм |
| Длина корпуса | 119,7 мм |
| Высота корпуса | 38,35 мм |
| Монтажная высота с рельсом | 45 мм |
| Крепление | M8, монтажная сетка 40 x 60 мм |
| Динамическая грузоподъемность C50 | 58 000 Н |
| Динамическая грузоподъемность C100 | 46 000 Н |
| Статическая грузоподъемность C0 | 66 900 Н |
| Масса Rexroth | 1,28 кг |
C50 и C100 относятся к разным расчетным базам пробега по DIN ISO 14728-1: 50 и 100 км соответственно. Указанные параметры не являются отдельным подтверждением соответствия артикулу HOMAG 4-006-10-6492.
Что означает KWD-030-SLH-C1-N-1
- KWD — шариковая каретка Bosch Rexroth.
- 030 — типоразмер 30.
- SLH — удлиненная узкая каретка увеличенной высоты.
- C1 — малый предварительный натяг.
- N — нормальный класс точности.
- 1 — часть полного обозначения исполнения.
Назначение шариковой каретки линейной направляющей
Шариковая каретка перемещается по профильному направляющему рельсу с помощью циркулирующих шариков. Конструкция обеспечивает направленное поступательное движение узлов станка и передачу рабочих нагрузок через тела качения.
Удлиненное исполнение SLH предназначено для направляющих систем с соответствующими требованиями к монтажной геометрии, жесткости и нагрузочной способности. Для замены необходимо учитывать преднатяг, точность и параметры рельса.
Особенности исполнения Rexroth R162471420
Удлиненный корпус 119,7 мм, типоразмер направляющей 30.
Конструкция с циркулирующими шариками для профильного рельса.
Малый предварительный натяг, установленный для указанной модели Rexroth.
Нормальный класс точности и стандартное уплотнение.
Применение в оборудовании HOMAG
Номер 4-006-10-6492 используется в каталоге НОЙНЕР как запасная часть для станков HOMAG. Для проверки конкретного применения рекомендуется использовать документацию станка, модель оборудования и заводской номер.
Указание номера HOMAG не означает применимость компонента ко всем станкам HOMAG, BRANDT или WEEKE. Комплектация линейных узлов зависит от модели и исполнения оборудования.
Связь с Bosch Rexroth R162471420
В существующей номенклатуре НОЙНЕР для HOMAG 4-006-10-6492 указан артикул Bosch Rexroth R162471420. На сайте также имеется отдельная карточка этой каретки с техническими характеристиками.
Bosch Rexroth R162471420 — каретка KWD-030-SLH-C1-N-1.
Это указанное соответствие необходимо подтвердить перед оформлением заказа по номеру HOMAG 4-006-10-6492. Наличие двух разных номеров HOMAG на сайте не является достаточным основанием считать их взаимозаменяемыми.
Как подобрать запчасть HOMAG 4-006-10-6492
Основой подбора служит полный номер запасной части HOMAG. Если требуется замена по маркировке установленного компонента, необходимо дополнительно учитывать обозначение производителя, размеры, исполнение и параметры направляющего рельса.
Для подготовки счета или КП направьте:
- Артикул HOMAG 4-006-10-6492.
- Необходимое количество.
- Модель и заводской номер станка HOMAG.
- Фото маркировки установленной каретки, если доступно.
- Артикул или фотографию направляющего рельса при подборе замены.
Комплектация и дополнительные элементы
Запрос относится к одной каретке линейной направляющей. Направляющий рельс, крепеж и другие элементы комплектной системы необходимо согласовывать отдельно. Точную комплектацию поставки по номеру 4-006-10-6492 подтверждаем при оформлении заказа.
Подбирается по подтвержденной серии, длине, креплению и точности системы.
Смазка и принадлежности определяются по требованиям производителя установленной направляющей.
Документация производителя
Технические характеристики модели Bosch Rexroth R162471420 можно проверить по заводской документации. При подборе по артикулу HOMAG 4-006-10-6492 дополнительно необходима проверка соответствия номеров.
Bosch Rexroth R162471420 — страница производителя.
Другие запасные части доступны в разделе запчасти для станков HOMAG.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки, стоимость и условия поставки уточняются при заказе.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Обрабатываем запросы по заводским номерам запасных частей.
Сверяем доступную маркировку и параметры установленного узла.
Принимаем данные оборудования для проверки применимости детали.
Подготавливаем КП на требуемое количество компонентов.
Принимаем перечни запчастей для ремонта оборудования.
Договор, счет и закрывающие документы по условиям сделки.
Заказать подшипник линейный HOMAG 4-006-10-6492
Укажите количество и данные станка для проверки исполнения и подготовки счета или КП.
Частые вопросы о HOMAG 4-006-10-6492
Что такое HOMAG 4-006-10-6492?
Это каталожный номер линейного подшипникового узла, представленного НОЙНЕР как запасная часть для станков HOMAG. В текущей карточке указан компонент Bosch Rexroth R162471420.
Подтверждено ли соответствие R162471420?
В номенклатуре НОЙНЕР такое соответствие указано. Для окончательного подтверждения необходимо сверить каталожный номер по документации HOMAG или маркировке конкретного компонента.
Можно ли заменить каретку другой моделью типоразмера 30?
Совпадения типоразмера недостаточно. Необходимо проверить длину, высоту, тип рельса, крепление, преднатяг и класс точности.
Как получить счет на HOMAG 4-006-10-6492?
Направьте артикул, необходимое количество и, желательно, модель и заводской номер станка. НОЙНЕР проверит исполнение и условия поставки.
