R162471420 Каретка линейной направляющей BOSCH-REXROTH
-
- Каретка Bosch Rexroth R162471420 HOMAG 4-006-10-2676

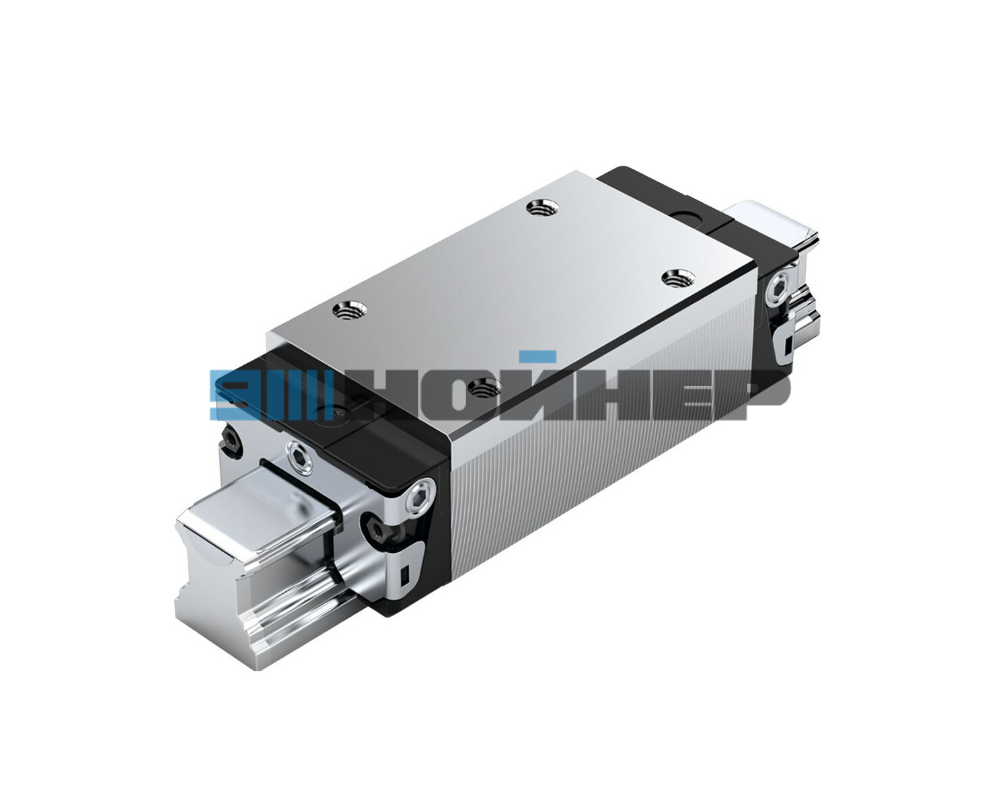

Каретка линейной направляющей Bosch Rexroth R162471420
Bosch Rexroth R162471420 — шариковая каретка профильной линейной направляющей типоразмера 30, заводское исполнение KWD-030-SLH-C1-N-1. Предназначена для линейного перемещения узлов промышленных станков и автоматизированного оборудования, где требуются жесткость, точность и устойчивость к рабочим нагрузкам.
Исполнение SLH — узкая удлиненная каретка увеличенной высоты. Преднатяг C1 — малый, класс точности N — нормальный. Корпус выполнен из углеродистой стали, предусмотрены стандартные уплотнения SS и первоначальная смазка. Каретка также идентифицируется по каталожному номеру HOMAG 4-006-10-2676 / 4006102676.
Bosch Rexroth
30 / SLH
C1
N
Заказать Bosch Rexroth R162471420
Укажите необходимое количество кареток. Для проверки совместимости можно приложить модель станка, маркировку установленной детали или спецификацию линейной оси.
Технические характеристики R162471420
| Параметр | Значение |
|---|---|
| Производитель | Bosch Rexroth |
| Артикул | R162471420 |
| Заводская модель | KWD-030-SLH-C1-N-1 |
| Номер HOMAG | 4-006-10-2676 / 4006102676 |
| Тип | Шариковая каретка профильной направляющей |
| Типоразмер | 30 |
| Исполнение | SLH — узкая, длинная, высокая |
| Материал корпуса | Углеродистая сталь CS |
| Преднатяг | C1 — малый |
| Класс точности | N — нормальный |
| Уплотнения | SS — стандартные |
| Шариковая цепь | Не предусмотрена |
| Ширина корпуса A | 60 мм |
| Длина корпуса B | 119,7 мм |
| Высота корпуса H1 | 38,35 мм |
| Монтажная высота H с рельсом | 45 мм |
| Монтажные размеры E1 x E2 | 40 x 60 мм |
| Крепежная резьба S2 | M8 |
| Динамическая грузоподъемность C50 | 58 000 Н (50 км) |
| Динамическая грузоподъемность C100 | 46 000 Н (100 км) |
| Статическая грузоподъемность C0 | 66 900 Н |
| Динамический момент Mt100 | 800 Нм |
| Статический момент Mt0 | 1 160 Нм |
| Динамический момент ML100 | 740 Нм |
| Статический момент ML0 | 1 080 Нм |
| Максимальная скорость | 5 м/с |
| Ускорение amax | До 500 м/с² при соблюдении условий изготовителя |
| Температура окружающей среды | От -10 до +80 °C, с ограничениями изготовителя |
| Первоначальная смазка | Предусмотрена изготовителем |
| Масса без упаковки | 1,28 кг |
Динамические нагрузки C50 и C100 рассчитаны для разных базовых дистанций по DIN ISO 14728-1, поэтому их нельзя сравнивать как значения при одинаковых условиях. При высоких комбинированных нагрузках допустимое ускорение может снижаться до 50 м/с². Для эксплуатации при отрицательных температурах требуется учитывать рекомендации изготовителя.
Расшифровка KWD-030-SLH-C1-N-1
- KWD — шариковая каретка Bosch Rexroth.
- 030 — типоразмер 30.
- SLH — узкая, удлиненная, увеличенной высоты.
- C1 — малый предварительный натяг.
- N — нормальный класс точности.
- 1 — заключительная часть полного заводского обозначения.
При заказе основным идентификатором является R162471420. Полная модель используется для проверки исполнения, преднатяга и класса точности.
Принцип работы шариковой каретки Rexroth
Каретка перемещается по профильному рельсу посредством циркулирующих шариков. Тела качения воспринимают усилия через дорожки каретки и рельса. Такая система обеспечивает направленное линейное движение рабочих узлов оборудования.
Длинное исполнение SLH используется в направляющих с требованиями к высокой жесткости и восприятию моментов нагрузки. Преднатяг C1 и точность N необходимо учитывать при ремонте или проектировании оси.
Особенности конструкции R162471420
Узкая длинная каретка с повышенной монтажной высотой, предназначенная для высокожестких линейных систем.
Циркулирующие шарики без шариковой цепи для перемещения по профильному направляющему рельсу.
Заводское исполнение с малым предварительным натягом для соответствующей линейной системы.
Стандартные уплотнения SS, первоначальная смазка и консервация изготовителя.
Где применяется Bosch Rexroth R162471420
Каретка применяется в системах линейного перемещения промышленного оборудования, включая станки с ЧПУ и автоматизированные механизмы, где предусмотрена соответствующая профильная направляющая Rexroth типоразмера 30.
По маркировке упаковки установлен альтернативный каталожный номер HOMAG 4006102676 / 4-006-10-2676. Это позволяет искать деталь как по заводскому артикулу Bosch Rexroth, так и по номеру HOMAG.
Для конкретного станка HOMAG, BRANDT или WEEKE совместимость проверяется по модели, заводскому номеру и документации установленного линейного узла. Наличие номера HOMAG не подтверждает применимость каретки ко всем станкам марки.
Совместимые направляющие Rexroth
Каретка относится к профильной шариковой направляющей системе Bosch Rexroth типоразмера 30. Возможность применения с конкретным рельсом определяется его серией, профилем, монтажными параметрами и исполнением.
При подборе необходимо проверить техническую документацию рельса, требования к точности и преднатягу. Каретки одинакового типоразмера, но разной высоты, длины или исполнения не следует считать прямыми аналогами.
Комплектация и дополнительные элементы
Основная товарная позиция — одна каретка Bosch Rexroth R162471420. Комплектный направляющий рельс, монтажные элементы и дополнительные принадлежности согласовываются отдельно.
Подбирается по совместимой серии, типоразмеру, длине, креплению и точностному исполнению.
Для обслуживания используются материалы и принадлежности, соответствующие требованиям изготовителя.
Как подобрать каретку для замены
При замене необходимо сверить заводской артикул R162471420, исполнение KWD-030-SLH-C1-N-1, размеры, тип направляющего рельса и требования к преднатягу.
Совпадение только типоразмера 30 не гарантирует взаимозаменяемость. Например, каретка Rexroth R166671420 имеет исполнение SKS и отличается геометрией от данной модели SLH.
Для получения счета или КП направьте:
- Артикул Bosch Rexroth R162471420.
- Необходимое количество.
- Фото маркировки, если нужен подбор замены.
- Модель и заводской номер станка, если известны.
- Данные направляющего рельса, если требуется комплектная система.
Документация Bosch Rexroth
Технические параметры, монтажные размеры, преднатяг, класс точности и сведения о нагрузках представлены в документации производителя.
Другие компоненты представлены в разделе компоненты Bosch Rexroth.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки, стоимость и условия поставки уточняются при заказе.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Обрабатываем запросы по полным заводским обозначениям.
Учитываем типоразмер, геометрию, преднатяг и точность.
Принимаем маркировку установленного компонента и данные станка.
Подготавливаем КП на требуемое количество деталей.
Принимаем перечни компонентов для ремонта линейных осей.
Договор, счет и закрывающие документы по условиям сделки.
Заказать каретку Bosch Rexroth R162471420
Укажите количество кареток для получения счета или коммерческого предложения.
Частые вопросы о Bosch Rexroth R162471420
Что такое R162471420?
Это заводской артикул шариковой каретки Bosch Rexroth KWD-030-SLH-C1-N-1 типоразмера 30 с удлиненным узким корпусом SLH, преднатягом C1 и классом точности N.
Соответствует ли R162471420 артикулу HOMAG 4-006-10-2676?
На предоставленной упаковке Bosch Rexroth указаны оба обозначения: R162471420 и HOMAG 4006102676. При замене необходимо сверить модель установленной каретки.
Можно ли заменить R162471420 другой кареткой типоразмера 30?
Не обязательно. Требуется проверить серию направляющей, монтажные размеры, исполнение SLH, преднатяг C1 и точность N.
Входит ли направляющий рельс в комплект?
Данная позиция относится к каретке. Направляющий рельс подбирается отдельно по требуемой серии, длине и монтажному исполнению.
