4-006-10-2676 Подшипник линейный GROESSE 30 1624-714-20 HOMAG
-
- Каретка Bosch Rexroth R162471420 HOMAG 4-006-10-2676

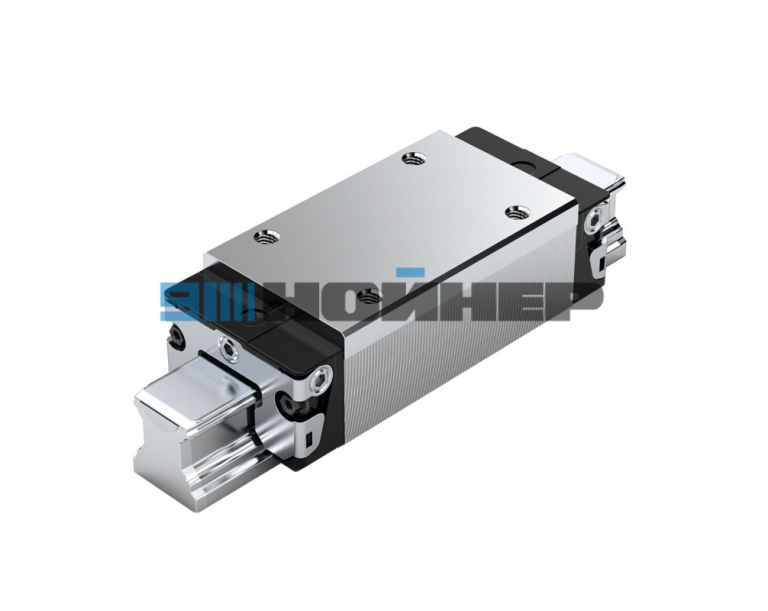

Каретка линейной направляющей HOMAG 4-006-10-2676 — Bosch Rexroth R162471420
4-006-10-2676 / 4006102676 — каталожный номер HOMAG шариковой каретки линейной направляющей Bosch Rexroth R162471420. Заводская модель KWD-030-SLH-C1-N-1, типоразмер 30, узкое удлиненное исполнение SLH для линейных систем промышленного оборудования.
Каретка имеет предварительный натяг C1, нормальный класс точности N, стандартные уплотнения SS и конструкцию без шариковой цепи. Длина корпуса 119,7 мм, ширина 60 мм, монтажная высота с рельсом 45 мм. При замене необходимо сверять полное обозначение и параметры установленной направляющей.
Bosch Rexroth
30
C1
N
Заказать HOMAG 4-006-10-2676 / Rexroth R162471420
Укажите необходимое количество кареток. При подборе замены приложите модель станка или фотографию маркировки установленного компонента.
Характеристики Bosch Rexroth R162471420
| Параметр | Значение |
|---|---|
| Производитель | Bosch Rexroth |
| Артикул HOMAG | 4-006-10-2676 / 4006102676 |
| Артикул производителя | R162471420 |
| Заводская модель | KWD-030-SLH-C1-N-1 |
| Тип | Шариковая каретка профильной направляющей |
| Типоразмер | 30 |
| Исполнение | SLH — узкое, удлиненное, увеличенной высоты |
| Материал | Углеродистая сталь CS |
| Преднатяг | C1 |
| Точность | N — нормальная |
| Уплотнения | SS — стандартные |
| Шариковая цепь | Без шариковой цепи |
| Ширина корпуса A | 60 мм |
| Длина корпуса B | 119,7 мм |
| Высота корпуса H1 | 38,35 мм |
| Монтажная высота H с рельсом | 45 мм |
| Монтажная сетка E1 x E2 | 40 x 60 мм |
| Резьба крепления S2 | M8 |
| Динамическая грузоподъемность C | 46 000 Н |
| Статическая грузоподъемность C0 | 66 900 Н |
| Масса | 1,2 кг |
Технические параметры относятся к исполнению Bosch Rexroth R162471420. Грузоподъемность, монтаж и эксплуатационные нагрузки необходимо оценивать по документации производителя и условиям работы всей направляющей системы.
Расшифровка KWD-030-SLH-C1-N-1
- KWD — шариковая каретка Bosch Rexroth.
- 030 — типоразмер 30.
- SLH — узкая удлиненная каретка увеличенной высоты.
- C1 — класс предварительного натяга.
- N — нормальный класс точности.
- 1 — часть полного заводского обозначения.
При подборе рекомендуется использовать одновременно артикул HOMAG 4-006-10-2676 и заводской номер Bosch Rexroth R162471420. Полная модель позволяет дополнительно сверить исполнение каретки.
Принцип работы шариковой каретки Rexroth
Каретка перемещается по профильному рельсу посредством циркулирующих шариков. Тела качения контактируют с дорожками рельса и передают рабочие нагрузки, обеспечивая направленное линейное движение механизма.
Исполнение SLH имеет удлиненный корпус и предназначено для систем, где необходимы жесткость, нагрузочная способность и соответствующая монтажная геометрия. При проектировании и ремонте учитываются нагрузки, моменты, преднатяг и точность установки.
Особенности конструкции R162471420
Узкий корпус длиной 119,7 мм с монтажной высотой системы 45 мм.
Циркулирующие шарики обеспечивают линейное перемещение по соответствующему профильному рельсу.
Заводское исполнение с установленным классом предварительного натяга.
Нормальный класс точности и стандартные уплотнения для защиты дорожек качения.
Применение в оборудовании HOMAG
Артикул 4-006-10-2676 используется в номенклатуре запасных частей HOMAG. Соответствующий компонент Bosch Rexroth R162471420 применяется в линейных механизмах промышленного оборудования.
Каретка также представлена в каталоге НОЙНЕР по артикулу производителя: Bosch Rexroth R162471420 — каретка линейной направляющей.
При подборе для станков HOMAG, BRANDT или WEEKE необходимо сверить модель, заводской номер и установленный узел. Упоминание станков BHC, Venture и BHT не подтверждает совместимость со всеми моделями этих семейств.
Совместимые направляющие Bosch Rexroth
Каретка R162471420 относится к профильной шариковой направляющей системе Bosch Rexroth типоразмера 30. Производитель предусматривает применение с соответствующими рельсами систем SN/SNO.
Для подбора рельса необходимо сверить серию, профиль, длину, монтажные отверстия, точность и требования к совместной работе направляющей системы.
Комплектация и дополнительные элементы
Предмет заказа — одна каретка Bosch Rexroth R162471420. Комплектная направляющая с рельсом, монтажные принадлежности и дополнительные элементы согласовываются отдельно.
Подбор соответствующего рельса типоразмера 30 по длине, монтажному исполнению и точности системы.
Материалы и компоненты обслуживания подбираются по рекомендациям Bosch Rexroth.
Как подобрать каретку для замены
Для замены необходимо проверить номер HOMAG 4-006-10-2676, артикул производителя R162471420 и модель KWD-030-SLH-C1-N-1.
Каретки другого типа, длины, высоты, преднатяга или точности не следует считать взаимозаменяемыми только из-за общего типоразмера 30. В частности, исполнение R166671420 SKS отличается от R162471420 SLH и требует отдельной проверки применимости.
Для получения счета или КП направьте:
- Артикул HOMAG 4-006-10-2676 или Rexroth R162471420.
- Необходимое количество кареток.
- Модель и заводской номер станка, если требуется проверка применимости.
- Фотографию маркировки или установленного узла.
- Параметры рельса, если требуется комплектная направляющая.
Документация Bosch Rexroth и HOMAG
Для проверки исполнения, геометрии и характеристик используйте официальные сведения производителя и каталог HOMAG.
- Bosch Rexroth R162471420 — официальная страница производителя.
- HOMAG — Guide Carriage GROESSE 30 162471420.
Другие компоненты представлены в разделе запчасти для станков HOMAG.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость поставки уточняются при заказе.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Обрабатываем запросы по заводским номерам запасных частей.
Учитываем полную модель, типоразмер и исполнение каретки.
Принимаем данные установленного оборудования и его узлов.
Подготавливаем КП на необходимое количество компонентов.
Принимаем перечни комплектующих для ремонта и обслуживания станков.
Договор, счет и закрывающие документы по условиям сделки.
Заказать каретку HOMAG 4-006-10-2676
Укажите количество кареток Bosch Rexroth R162471420 для получения счета или коммерческого предложения.
Частые вопросы о HOMAG 4-006-10-2676
Какой производитель у подшипника HOMAG 4-006-10-2676?
Соответствующая шариковая каретка изготовлена Bosch Rexroth и имеет артикул R162471420, заводская модель KWD-030-SLH-C1-N-1.
Что означает исполнение SLH?
SLH обозначает узкую каретку увеличенной длины и высоты. Для R162471420 длина корпуса составляет 119,7 мм, монтажная высота с рельсом — 45 мм.
Можно ли заменить R162471420 другой кареткой типоразмера 30?
Совпадения типоразмера недостаточно. Необходимо проверить профиль рельса, длину и высоту каретки, преднатяг C1, класс точности N и крепежные параметры.
Входит ли направляющий рельс в комплект?
Товарная позиция относится к шариковой каретке. Направляющий рельс подбирается отдельно по требуемой длине и исполнению линейной системы.
