1144140-03 Измерительный барабан TTR ERM 2400 HEIDENHAIN

1144140-03 Измерительный барабан HEIDENHAIN TTR ERM 2400

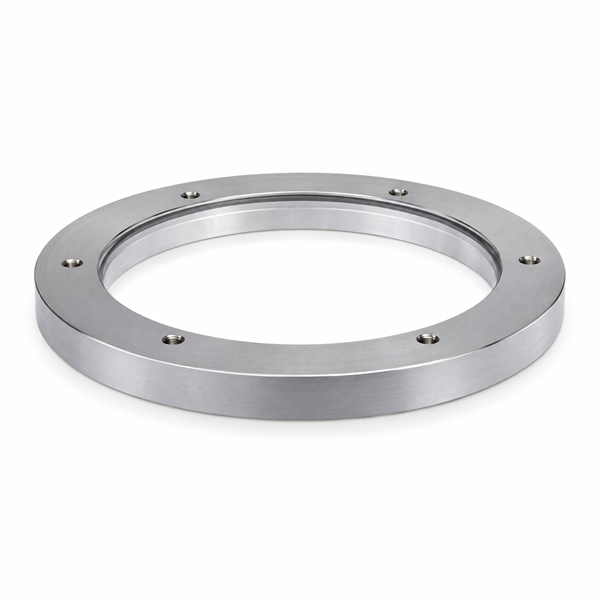

Измерительный барабан HEIDENHAIN TTR ERM 2400 ID 1144140-03 — компонент модульной инкрементальной угловой измерительной системы ERM с магниторезистивным сканированием. Барабан имеет центрирующий буртик и магнитную шкалу на 1200 штрихов.

Для исполнения 1144140-03 наружный диаметр составляет 150,88 мм, внутренний диаметр — 120 мм, диаметр окружности крепёжных отверстий — 135 мм. Период шкалы — 395 мкм, точность деления — ±8″, максимальная частота вращения — 10 500 об/мин.

Технические характеристики

Назначение

TTR ERM 2400 является измерительным барабаном модульной угловой измерительной системы HEIDENHAIN ERM. Магнитная шкала барабана считывается отдельной считывающей головкой, а положение определяется по относительному перемещению головки и барабана.

Модульные датчики ERM предназначены для измерения углового положения и применяются в промышленных машинах и приводных узлах, где требуются высокая частота вращения, компактная установка и устойчивость магнитной измерительной системы к производственным загрязнениям.

Считывающая головка для системы ERM

Для системы с барабаном Ø150,88 мм и 1200 штрихами применяется считывающая головка соответствующего исполнения. Смотрите также HEIDENHAIN AK ERM 2480 ID 1144048-03. Перед заказом пары компонентов необходимо сверить полные ID и параметры установленной измерительной системы.

Как проверить совместимость

У серии TTR ERM 2400 существует несколько исполнений с разным числом штрихов, диаметрами, точностью и допустимой частотой вращения. Поэтому обозначения TTR ERM 2400 недостаточно — перед заказом необходимо сверить полный ID.

Для 1144140-03 основными идентификационными параметрами являются: 1200 штрихов, наружный Ø150,88 мм, внутренний Ø120 мм, окружность отверстий Ø135 мм, период 395 мкм и точность деления ±8″.

Замена старого ID 390 925-03

По данным поставщика, снятый с производства TTR ERM 200 1200 A03, ID 390 925-03 заменён исполнением TTR ERM 2400 ID 1144140-03. Перед заказом замены рекомендуем сверить маркировку установленного барабана и параметры измерительной системы.

Монтаж измерительного барабана

TTR ERM 2400 имеет центрирующий буртик на внутреннем кольце. По документации HEIDENHAIN барабан центрируется относительно вала по внутреннему кольцу и фиксируется в соответствии с монтажной инструкцией производителя.

При монтаже особенно важны точность центрирования, радиальное биение и соблюдение положения считывающей головки относительно магнитной шкалы. Магнитную поверхность барабана необходимо защищать от контакта с намагниченными инструментами.

Документация HEIDENHAIN

Подробные сведения о серии ERM, принципе магнитного сканирования, монтаже барабанов и считывающих головок приведены в документации HEIDENHAIN.

HEIDENHAIN TTR ERM 2400 ID 1144140-03 — страница производителя

Каталог HEIDENHAIN: модульные угловые датчики ERM, PDF

HEIDENHAIN AK ERM 2xx0 / TTR ERM 2×00 — информация по специальным исполнениям, PDF

Частые вопросы

Какие размеры у HEIDENHAIN 1144140-03?

Наружный диаметр барабана — 150,88 мм, внутренний — 120 мм, диаметр окружности крепёжных отверстий — 135 мм.

Сколько штрихов у TTR ERM 2400 ID 1144140-03?

Для этого исполнения предусмотрено 1200 штрихов при периоде магнитной шкалы 395 мкм.

Можно заменить 390 925-03 на 1144140-03?

По данным поставщика, 1144140-03 является заменой снятого с производства ID 390 925-03. Перед заказом необходимо сверить параметры установленной измерительной системы.

Входит ли считывающая головка в комплект?

Нет. ID 1144140-03 относится к измерительному барабану TTR ERM 2400. Считывающая головка является отдельным компонентом измерительной системы.
