1144048-03 Считывающая головка AK ERM 2480 HEIDENHAIN
-
- 1144048-03 Считывающая головка AK ERM 2480 HEIDENHAIN

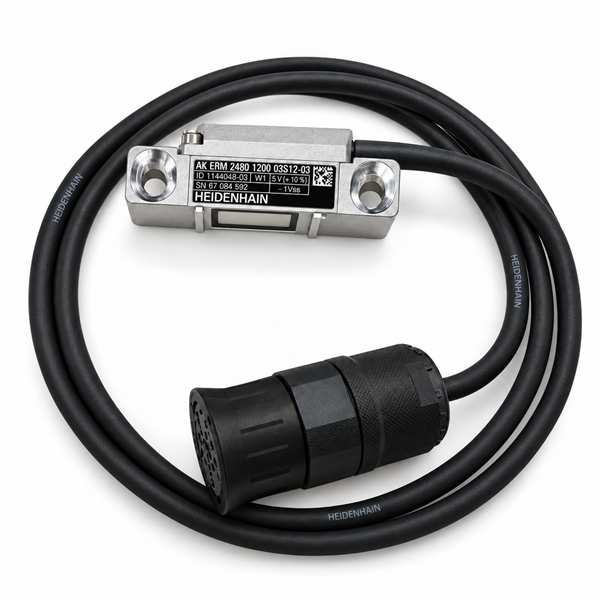

Считывающая головка HEIDENHAIN AK ERM 2480 ID 1144048-03
Считывающая головка HEIDENHAIN 1144048-03 — компонент инкрементальной угловой измерительной системы AK ERM 2480 с магниторезистивным принципом сканирования. Предназначена для считывания магнитной шкалы измерительного барабана и формирования сигналов положения.
Исполнение ID 1144048-03 рассчитано на 1200 штрихов и измерительный барабан с наружным диаметром 150,88 мм. Выходной сигнал — ~1 Vpp, питание — 5 В ±10%, подключение — 12-контактная муфта M23. Кабель длиной 1 м выходит тангенциально вправо.
1144048-03
AK ERM 2480
1200
~1 Vpp
Заказать HEIDENHAIN 1144048-03
Укажите количество. Если требуется замена считывающей головки, направьте полный ID или фото маркировки установленного компонента.
Технические характеристики HEIDENHAIN 1144048-03
Характеристики ниже относятся к точному исполнению ID 1144048-03 и соответствуют официальной карточке HEIDENHAIN.
| Параметр | Значение |
|---|---|
| Производитель | HEIDENHAIN |
| ID производителя | 1144048-03 |
| Модель | AK ERM 2480 |
| Тип | Считывающая головка инкрементального углового энкодера |
| Принцип сканирования | Магниторезистивный |
| Число штрихов | 1200 |
| Период шкалы | 395 мкм |
| Наружный диаметр соответствующего барабана | 150,88 мм |
| Выходной сигнал | ~1 Vpp |
| Частота среза (-3 dB) | 300 кГц |
| Референтная метка | Аналоговая |
| Питание | 5 В ±10% |
| Степень защиты | IP67 (EN 60529) |
| Рабочая температура | от -10 до +100 °C |
| Электрическое подключение | Муфта M23, 12 контактов, штыревая часть |
| Схема подключения | D294999 |
| Направление выхода кабеля | Тангенциально вправо |
| Длина кабеля | 1 м |
| Кабель | PUR, диаметр 4,5 мм |
Назначение считывающей головки AK ERM 2480
HEIDENHAIN AK ERM 2480 — считывающая головка модульного инкрементального углового энкодера. Во время вращения измерительного барабана она считывает магнитную шкалу и формирует электрические сигналы, по которым система управления определяет угловое перемещение.
Модульные измерительные системы ERM применяются в приводных узлах и промышленном оборудовании, где необходим контроль углового положения и используется магнитный принцип измерения.
Чем отличается исполнение HEIDENHAIN 1144048-03
В серии AK ERM 2480 существуют исполнения с различными ID. Они могут отличаться количеством штрихов, параметрами соответствующего барабана, электрическим подключением и направлением выхода кабеля.
У модели 1144048-03 предусмотрены 1200 штрихов, магнитная шкала с периодом 395 мкм, сигнал ~1 Vpp, подключение M23 на 12 контактов и кабель с тангенциальным выходом вправо.
Что проверить перед заменой считывающей головки
Проверьте номер 1144048-03 на маркировке установленной головки или в документации оборудования.
Сверьте 1200 штрихов, период шкалы 395 мкм и наружный диаметр барабана 150,88 мм.
Подтвердите ~1 Vpp, питание 5 В и требования входного интерфейса системы управления.
Проверьте M23 12-pin, длину кабеля 1 м и направление выхода кабеля вправо.
Измерительный барабан для системы ERM
Считывающая головка работает совместно с измерительным барабаном. Барабан является отдельным компонентом измерительной системы.
1144140-03 — измерительный барабан HEIDENHAIN TTR ERM 2400
Магнитный измерительный барабан с 1200 штрихами, периодом шкалы 395 мкм и наружным диаметром 150,88 мм. Эти параметры соответствуют измерительной части системы AK ERM 2480 ID 1144048-03.
Перед заказом компонентов для совместной установки необходимо также проверить монтажные размеры и конструкцию системы.
Подбор замены для старого исполнения HEIDENHAIN
Для ранее применявшихся считывающих головок ERM могут существовать новые исполнения с другими ID производителя. Подбор замены выполняется по точной маркировке старого изделия и техническим характеристикам измерительной системы.
При запросе замены для AK ERM 280 или другого исполнения HEIDENHAIN укажите старый ID, число штрихов, тип сигнала и электрическое подключение.
Монтаж считывающей головки HEIDENHAIN ERM
Считывающая головка устанавливается относительно измерительного барабана с соблюдением монтажных требований HEIDENHAIN. Важны правильное положение зоны сканирования, расстояние между головкой и шкалой и надежное крепление компонентов.
При работе с магнитной шкалой необходимо соблюдать рекомендации производителя по обращению и монтажу, включая требования к чистоте рабочей зоны и предотвращению воздействия магнитных инструментов на измерительный носитель.
Как заказать HEIDENHAIN 1144048-03
Для подготовки счета или коммерческого предложения укажите точный ID 1144048-03 и необходимое количество. Для проверки исполнения приложите фото маркировки или сведения об установленной измерительной системе.
Для запроса счета или КП направьте:
- ID HEIDENHAIN 1144048-03.
- Необходимое количество головок.
- Модель и заводской номер оборудования.
- Фото маркировки установленной головки при проверке замены.
- ID измерительного барабана, если заказывается система из нескольких компонентов.
- Город доставки и реквизиты организации.
Официальная документация HEIDENHAIN
Технические параметры ID 1144048-03 приведены в индивидуальной карточке производителя. Общий каталог описывает принцип работы, устройство и требования к монтажу модульных измерительных систем серии ERM.
HEIDENHAIN — официальные характеристики AK ERM 2480 ID 1144048-03
HEIDENHAIN — каталог модульных угловых датчиков ERM, PDF
Преимущества заказа компонентов в НОЙНЕР
Проверяем полное обозначение HEIDENHAIN и параметры требуемого исполнения.
Можно направить фото маркировки компонента и шильдика оборудования.
Учитываем сигналы, разъемы, измерительный барабан и монтажные требования.
Принимаем спецификации на несколько компонентов промышленного оборудования.
Проверяем возможность поставки редких и заказных компонентов по техническим данным.
Подготавливаем коммерческие предложения, счета и документы по согласованному заказу.
Оплата и доставка
Работа по договору и счету. Безналичная оплата и документы для бухгалтерии.
Отправка транспортными компаниями или самовывоз по согласованию. Условия и сроки определяются для конкретного заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать HEIDENHAIN AK ERM 2480 ID 1144048-03
Укажите необходимое количество или пришлите маркировку старой головки для проверки исполнения.
Частые вопросы о HEIDENHAIN 1144048-03
Какие характеристики имеет считывающая головка 1144048-03?
Это AK ERM 2480 на 1200 штрихов с периодом шкалы 395 мкм, выходным сигналом ~1 Vpp, питанием 5 В ±10%, разъемом M23 на 12 контактов и кабелем длиной 1 м.
Для какого измерительного барабана предназначена головка?
Исполнение 1144048-03 рассчитано на барабан с 1200 штрихами и наружным диаметром 150,88 мм. В каталоге HEIDENHAIN этим параметрам соответствует TTR ERM 2400 ID 1144140-03.
Можно ли заменить старую головку AK ERM 280 на AK ERM 2480?
Для замены требуется сравнить точные ID старой и новой головок, параметры шкалы, сигналы, электрическое подключение и монтажное исполнение. Подбор выполняется по данным конкретной измерительной системы.
Как запросить счет на HEIDENHAIN 1144048-03?
Нажмите «Запросить счет / КП» и укажите количество. Если головка подбирается для замены, приложите фото маркировки установленного изделия.
