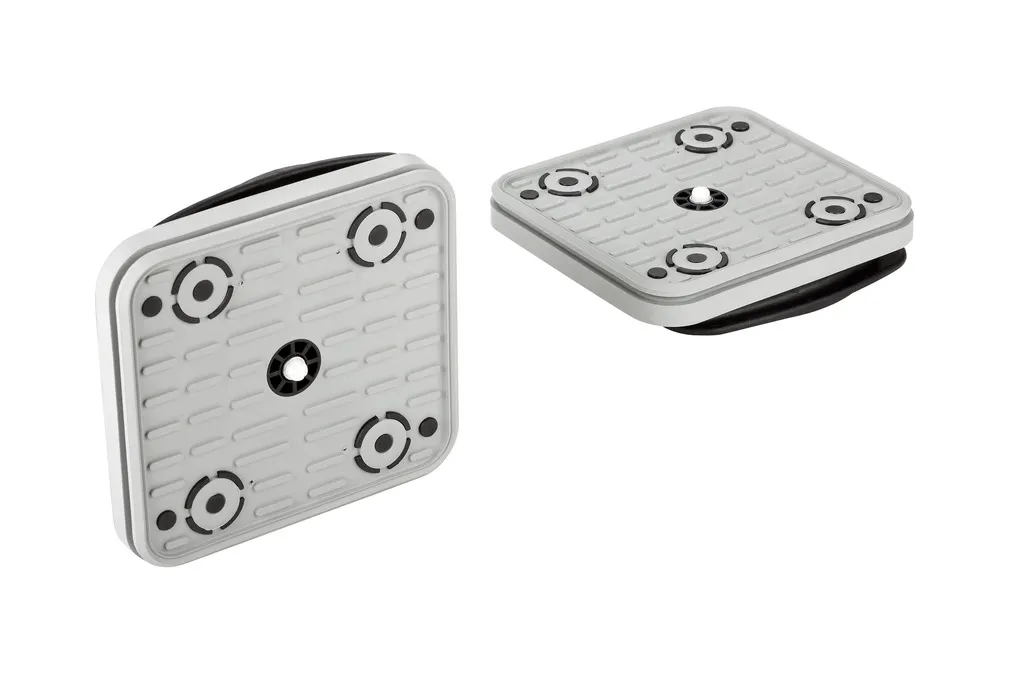

10.01.12.03165 Блок вакуумный VCBL-B 140*130*29 TV с сенсорным клапаном
Вакуумный блок Schmalz 10.01.12.03165 VCBL-B 140x130x29 TV для Biesse
Вакуумный блок Schmalz 10.01.12.03165 — блочная вакуумная присоска VCBL-B 140x130x29 TV для фиксации заготовок на деревообрабатывающих центрах с ЧПУ, оснащенных совместимыми консольными вакуумными системами Biesse.
Блок имеет рабочий размер 140×130 мм, высоту 29 мм и встроенный контактный клапан TV. Конструкция предназначена для установки в соответствующие посадочные места консольных столов Biesse.
10.01.12.03165
VCBL-B
140×130 мм
29 мм
С клапаном TV
Заказать вакуумный блок Schmalz VCBL-B
Для получения цены и коммерческого предложения укажите количество блоков. Если требуется проверить совместимость, приложите модель станка Biesse или фото установленной присоски.
Технические характеристики Schmalz VCBL-B 140x130x29 TV
| Характеристика | Значение |
|---|---|
| Производитель | J. Schmalz GmbH |
| Артикул | 10.01.12.03165 |
| Обозначение | VCBL-B 140x130x29 TV |
| Тип | Блочная вакуумная присоска |
| Номинальные размеры ДxШ | 140×130 мм |
| Высота H | 29 мм |
| Конструкционная ширина B | 129 мм |
| Высота H2 | 26 мм |
| Конструкционная длина L1 | 146 мм |
| Размер L2 | 6 мм |
| Дополнительная функция | Контактный клапан TV |
| Материал основного корпуса | Пластик |
| Масса | 0,43 кг |
| Применение | Совместимые консольные вакуумные системы Biesse |
Назначение вакуумного блока VCBL-B
Вакуумный блок используется для удержания заготовки на рабочем столе деревообрабатывающего центра с ЧПУ. Присоска устанавливается в соответствующее посадочное место консольной системы, а верхняя рабочая поверхность контактирует с обрабатываемой деталью.
Система вакуумной фиксации применяется при обработке деревянных заготовок, плитных материалов и мебельных деталей. Расположение присосок выбирается с учетом размеров заготовки, операций обработки и требований станка.
Исполнение VCBL-B 140x130x29 TV предназначено для соответствующих консольных систем Biesse. Для установки необходимо совпадение посадочного места, высоты блока и типа вакуумного крепления.
Особенности конструкции Schmalz VCBL-B
Встроенный клапан позволяет оставлять неиспользуемые присоски на консольном столе без необходимости снимать их при каждой перестановке заготовки.
Конструкция системы крепления позволяет выбирать положение присоски с учетом расположения и геометрии заготовки.
При износе рабочей поверхности предусмотрена замена верхней накладки VCSP-O без обязательной замены всего вакуумного блока.
Адаптерное кольцо используется для установки блока в соответствующее посадочное место вакуумной системы Biesse.
Конструкция и состав вакуумного блока
Блок Schmalz VCBL-B состоит из нескольких основных элементов:
- Верхняя вакуумная накладка VCSP-O для контакта с заготовкой.
- Основной пластиковый корпус.
- Адаптерное кольцо для посадочного места.
- Контактный клапан TV.
Верхняя накладка, клапан и адаптерное кольцо относятся к заменяемым компонентам конструкции. Для ремонта можно подобрать отдельную запасную часть по артикулу Schmalz.
Совместимость с обрабатывающими центрами Biesse
Вакуумный блок 10.01.12.03165 предназначен для консольных вакуумных систем Biesse с соответствующим посадочным местом.
Перед заказом необходимо сверить высоту установленного блока, его конструкцию и тип посадочного места. Наличие оборудования марки Biesse само по себе не означает совместимость со всеми исполнениями VCBL-B.
Другие высоты вакуумных блоков VCBL-B 140×130
В серии Schmalz VCBL-B предусмотрены блоки с одинаковым номинальным размером рабочей поверхности 140×130 мм, но с различной высотой.
| Исполнение | Высота | Артикул Schmalz |
|---|---|---|
| VCBL-B 140x130x29 TV | 29 мм | 10.01.12.03165 |
| VCBL-B 140x130x48 TV | 48 мм | 10.01.12.03169 |
| VCBL-B 140x130x74 TV | 74 мм | 10.01.12.03173 |
При замене блока необходимо выбирать высоту, предусмотренную конструкцией и настройкой конкретного станка.
Сопутствующие запчасти Schmalz VCBL-B
Для обслуживания вакуумных блоков предусмотрены сменные накладки, контактные клапаны и адаптерные кольца. Подбор выполняется по обозначению блока и каталожному номеру комплектующего.
Верхняя накладка VCSP-O
Schmalz VCSP-O 140x130x16.5 TPE — сменная верхняя накладка для вакуумного блока VCBL-B 140×130.
Контактный клапан TV D9 4.3
Сменный контактный клапан для вакуумных блоков Schmalz VCBL-B.
Адаптерное кольцо VCBL-B
ADP-RING-100.5×15.5-VCBL-B — сменное адаптерное кольцо вакуумного блока.
Для комплексного заказа можно направить перечень необходимых комплектующих с артикулами и количеством.
Что проверить перед заменой вакуумного блока
Сверьте 10.01.12.03165 и обозначение VCBL-B 140x130x29 TV с установленным блоком или спецификацией оборудования.
Проверьте высоту 29 мм. В этой серии также существуют исполнения высотой 48 и 74 мм.
Убедитесь, что конструкция адаптерного кольца соответствует вакуумной системе станка.
Если повреждена только верхняя рабочая поверхность, рассмотрите замену накладки Schmalz 10.01.12.02325.
Документация производителя Schmalz
Технические размеры, конструкция и исполнение вакуумного блока VCBL-B 140x130x29 TV представлены в документации Schmalz для артикула 10.01.12.03165.
Официальная страница Schmalz 10.01.12.03165
Технический PDF Schmalz 10.01.12.03165
Как заказать вакуумный блок Schmalz 10.01.12.03165
НОЙНЕР принимает запросы на вакуумные блоки Schmalz, сменные накладки и комплектующие для вакуумного крепления заготовок на деревообрабатывающих станках с ЧПУ.
Для подготовки счета или КП укажите:
- Артикул Schmalz 10.01.12.03165.
- Необходимое количество вакуумных блоков.
- Модель и заводской номер станка Biesse, если требуется проверка применимости.
- Фото существующей присоски или посадочного места при необходимости.
- Город доставки и реквизиты организации.
Преимущества заказа запчастей в НОЙНЕР
Принимаем каталожные номера и обозначения вакуумных блоков и комплектующих.
При подборе учитываем модель оборудования, тип консольной системы и посадочное место.
Можно направить фото вакуумного блока, маркировки, накладки или шильдика станка.
Рассматриваем заявки на вакуумные блоки, накладки, клапаны и другие запасные части оборудования.
Подготавливаем предложение по согласованным артикулам, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать вакуумный блок Schmalz 10.01.12.03165
Укажите количество блоков для получения цены, счета или коммерческого предложения.
Частые вопросы о Schmalz 10.01.12.03165
Для каких станков подходит вакуумный блок VCBL-B 140x130x29 TV?
Блок предназначен для совместимых консольных вакуумных систем Biesse. При подборе учитываются тип посадочного места и требуемая высота присоски.
Чем отличается Schmalz 10.01.12.03165 от 10.01.12.03169?
Оба блока относятся к серии VCBL-B с размером 140×130 мм и клапаном TV. Отличается высота: у 10.01.12.03165 она составляет 29 мм, у 10.01.12.03169 — 48 мм.
Можно ли заменить верхнюю накладку отдельно от блока?
Да. Для исполнения VCBL-B 140×130 предусмотрена сменная верхняя накладка Schmalz VCSP-O 140x130x16.5 TPE, артикул 10.01.12.02325. При исправном корпусе и других компонентах возможна отдельная замена накладки.
Как запросить цену и счет на вакуумный блок Schmalz?
Укажите артикул 10.01.12.03165 и необходимое количество. Для проверки применимости можно приложить модель станка Biesse и фотографию установленной присоски.
