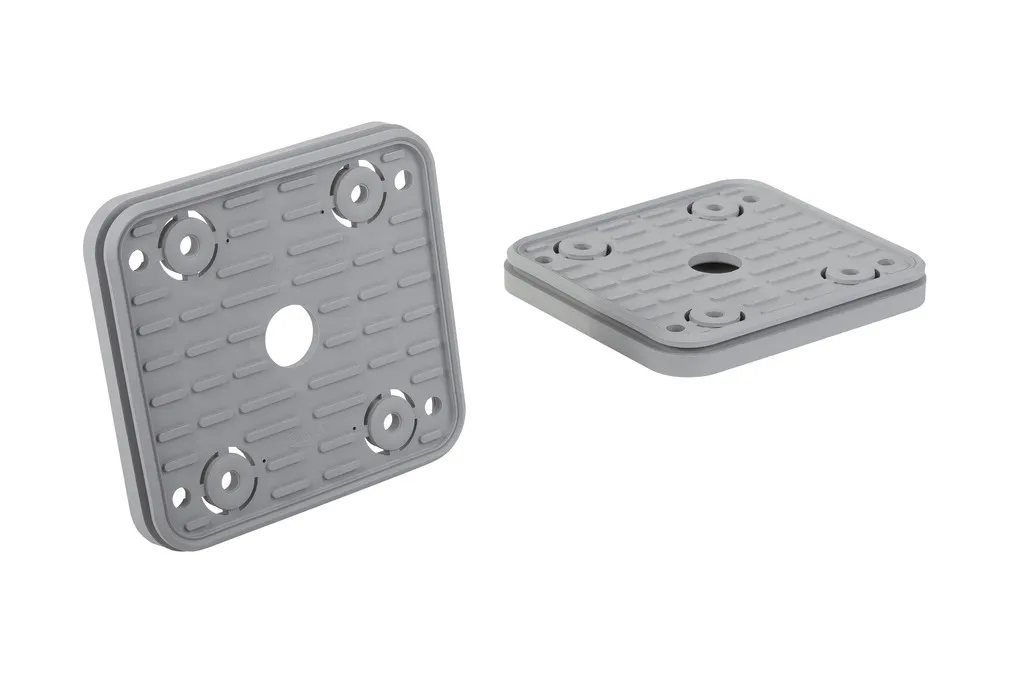

10.01.12.02325 Накладка вакуумных блоков VCSP-O 140*130*16,5 верхняя
Верхняя вакуумная накладка Schmalz 10.01.12.02325 VCSP-O 140x130x16.5 TPE
10.01.12.02325 накладка Schmalz — верхний сменный элемент вакуумного блока для фиксации заготовок на деревообрабатывающих станках с ЧПУ. Обозначение производителя — VCSP-O 140x130x16.5 TPE.
Размеры накладки — 140×130×16,5 мм, материал — термопластичный эластомер TPE. Изделие применяется в совместимых вакуумных блоках Schmalz для обрабатывающих центров Biesse и отдельных систем SCM/Morbidelli.
10.01.12.02325
140×130×16,5 мм
TPE
Верхняя накладка
Заказать накладку Schmalz 10.01.12.02325
Укажите количество. Для проверки применимости можно приложить артикул вакуумного блока или фото установленной накладки.
Технические характеристики Schmalz 10.01.12.02325
| Характеристика | Значение |
|---|---|
| Производитель | J. Schmalz GmbH |
| Артикул | 10.01.12.02325 |
| Обозначение | VCSP-O 140x130x16.5 TPE |
| Тип | Верхняя сменная вакуумная накладка |
| Длина | 140 мм |
| Ширина | 130 мм |
| Высота | 16,5 мм |
| Материал | TPE — термопластичный эластомер |
| Масса | 0,13 кг |
| Назначение | Верхняя рабочая поверхность вакуумного блока |
Назначение вакуумной накладки VCSP-O
Верхняя накладка непосредственно контактирует с заготовкой, размещенной на вакуумном блоке станка. Ее рабочая поверхность участвует в герметизации зоны вакуумного удержания детали.
Во время эксплуатации накладка подвергается нагрузкам и износу. При повреждении рабочей поверхности или потере герметичности ее можно заменить отдельно от корпуса вакуумного блока, если остальные компоненты исправны.
Совместимость с вакуумными блоками Schmalz
Накладка Schmalz 10.01.12.02325 применяется в отдельных вакуумных блоках Schmalz семейства VCBL-B для Biesse и VCBL-S4 для SCM/Morbidelli.
| Вакуумный блок | Артикул Schmalz | Система |
|---|---|---|
| VCBL-B 140x130x29 TV | 10.01.12.03165 | Biesse |
| VCBL-B 140x130x74 TV | 10.01.12.03173 | Biesse |
| VCBL-S4 140x130x50 TV | 10.01.12.02321 | SCM/Morbidelli |
При подборе необходимо сверять каталожный номер вакуумного блока. Совпадение габаритов накладок не гарантирует их взаимозаменяемость.
Что проверить перед заменой вакуумной накладки
Сверьте номер 10.01.12.02325 с документацией или установленной накладкой.
Проверьте размеры 140×130×16,5 мм, форму рабочей поверхности и исполнение детали.
Уточните полное обозначение блока Schmalz и его каталожный номер.
Проверьте корпус, уплотняющие поверхности и остальные элементы системы фиксации.
Сопутствующие вакуумные блоки и комплектующие Schmalz
Для обслуживания системы вакуумной фиксации могут потребоваться другие сменные накладки, клапаны и вакуумные блоки. Подбор выполняется по обозначению установленной системы.
Вакуумный блок VCBL-B
Исполнение 140×130×29 TV для консольных столов Biesse.
Контактный клапан Schmalz
TV D9 4.3 — компонент вакуумных блоков с контактным клапаном.
Накладка VCSP-O MOS TPE
Другое исполнение верхней накладки размером 140×130×18,3 мм.
Сопутствующие позиции подбираются по каталогу конкретного вакуумного блока. Для нескольких деталей можно направить единый запрос со списком артикулов.
Другие вакуумные блоки и сменные накладки
Посмотрите другие накладки, вакуумные блоки и комплектующие для систем фиксации заготовок на деревообрабатывающих станках с ЧПУ.
Документация производителя Schmalz
В официальном каталоге производителя изделие представлено под номером 10.01.12.02325 с обозначением VCSP-O 140x130x16.5 TPE.
Официальная техническая карточка Schmalz 10.01.12.02325
Как заказать Schmalz 10.01.12.02325
Для заказа укажите каталожный номер и количество. При необходимости проверки применимости приложите полное обозначение вакуумного блока или фотографию установленной накладки.
Для подготовки счета или КП направьте:
- Артикул Schmalz 10.01.12.02325.
- Необходимое количество накладок.
- Артикул установленного вакуумного блока, если требуется проверка.
- Фото детали при необходимости.
- Город доставки и реквизиты организации.
Преимущества заказа в НОЙНЕР
Работаем с каталожными номерами Schmalz и обозначениями вакуумных блоков.
Для идентификации можно прислать фото накладки или вакуумного блока.
Принимаем заявки на накладки, запчасти и другие комплектующие оборудования.
Подготовим предложение на согласованные артикулы и количество.
Договор, счет и закрывающие документы по условиям сделки.
Доставка транспортными компаниями или самовывоз по согласованию.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать накладку Schmalz 10.01.12.02325
Укажите количество и артикул вакуумного блока для получения счета или коммерческого предложения.
Частые вопросы о Schmalz 10.01.12.02325
Для каких вакуумных блоков подходит накладка 10.01.12.02325?
Накладка применяется в отдельных вакуумных блоках Schmalz VCBL-B и VCBL-S4. При заказе необходимо сверить каталожный номер установленного блока.
Подходит ли накладка для станков Biesse и SCM?
Накладка применяется в совместимых вакуумных блоках для Biesse и SCM/Morbidelli. Применимость определяется по исполнению вакуумного блока, а не только по марке станка.
Какие размеры у Schmalz VCSP-O 10.01.12.02325?
Размеры накладки — 140×130×16,5 мм, материал — TPE, масса по каталогу производителя — 0,13 кг.
Как запросить цену и счет на накладки Schmalz?
Укажите артикул 10.01.12.02325, количество и реквизиты организации. При необходимости можно направить фотографию детали и данные вакуумного блока.
