Аспирационные воздуховоды из оцинкованной стали
Аспирационные воздуховоды из оцинкованной стали для деревообрабатывающих производств
Аспирационные воздуховоды из оцинкованной стали предназначены для перемещения воздуха со стружкой, древесной пылью и другими отходами обработки от станков к пылеулавливающему оборудованию. Они применяются в мебельных цехах, на деревообрабатывающих производствах, участках раскроя, кромления, фрезерования и сверления.
Правильно подобранная сеть воздуховодов помогает организовать удаление отходов непосредственно от оборудования. При этом эффективность аспирации зависит не только от материала труб, но и от расхода воздуха, диаметра магистралей, сопротивления сети, характеристик вентилятора и фильтрующей установки.
Что такое аспирационные воздуховоды и как они работают
Аспирационный воздуховод — элемент трубопроводной сети, по которой загрязненный воздух транспортируется от мест образования пыли и стружки к оборудованию для их отделения и сбора.

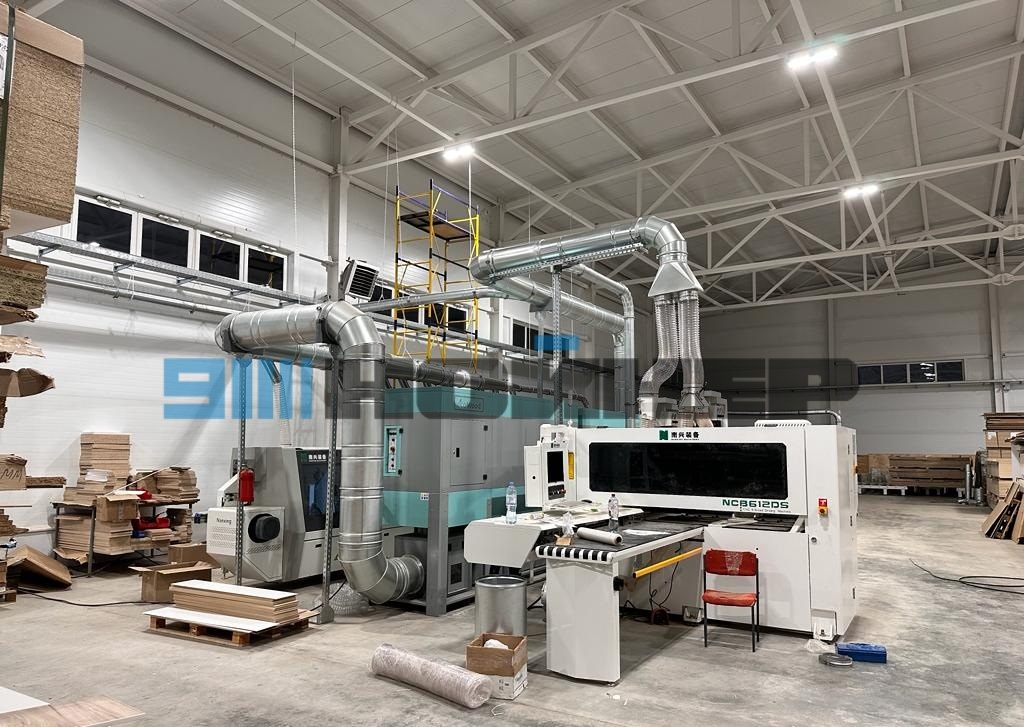

При работе форматно-раскроечного станка, пильного центра, кромкооблицовочного станка или обрабатывающего центра с ЧПУ воздух с древесными отходами поступает через аспирационные патрубки в ответвления сети. Затем поток проходит по общей магистрали к пылеуловителю или фильтрующей установке.
Сами воздуховоды не фильтруют воздух. Их задача — обеспечить транспортировку загрязненного воздушного потока с учетом требуемой скорости и допустимых потерь давления.
Для какого оборудования применяют аспирационные сети
- Форматно-раскроечные станки и пильные центры — удаление опилок и пыли из зон пиления.
- Кромкооблицовочные станки — отвод отходов от фрезерных, торцовочных и циклевочных агрегатов.
- Обрабатывающие центры с ЧПУ — удаление стружки и пыли при обработке МДФ, ДСП, фанеры и древесины.
- Сверлильно-присадочные станки — аспирация отходов сверления.
- Фрезерные, строгальные и четырехсторонние станки — транспортировка древесной стружки.
Для каждого участка требуется учитывать число аспирационных точек, характеристики станков и возможный режим их одновременной работы.
Нужно подключить станки к аспирационной магистрали?
НОЙНЕР предлагает проектирование, изготовление и монтаж аспирационных воздуховодов из оцинкованной стали для мебельных и деревообрабатывающих производств.
Для предварительного расчета направьте план цеха, перечень станков, диаметры аспирационных патрубков и информацию о действующей установке, если она есть.
Преимущества воздуховодов из оцинкованной стали
Защита стали от коррозии
Цинковое покрытие защищает основу из стали от коррозионного воздействия в пределах условий эксплуатации и состояния покрытия.
Прочность конструкции
Металлические трубы и фасонные элементы позволяют собирать протяженные магистрали с опорами и креплениями, рассчитанными под конкретную конфигурацию.
Разнообразие фасонных элементов
Отводы, переходы, тройники и другие детали позволяют прокладывать сеть с учетом расположения станков и конструкций здания.
Возможность обслуживания
При предусмотренном проектом доступе к соединениям и участкам сети можно проводить осмотр, обслуживание и очистку воздуховодов.

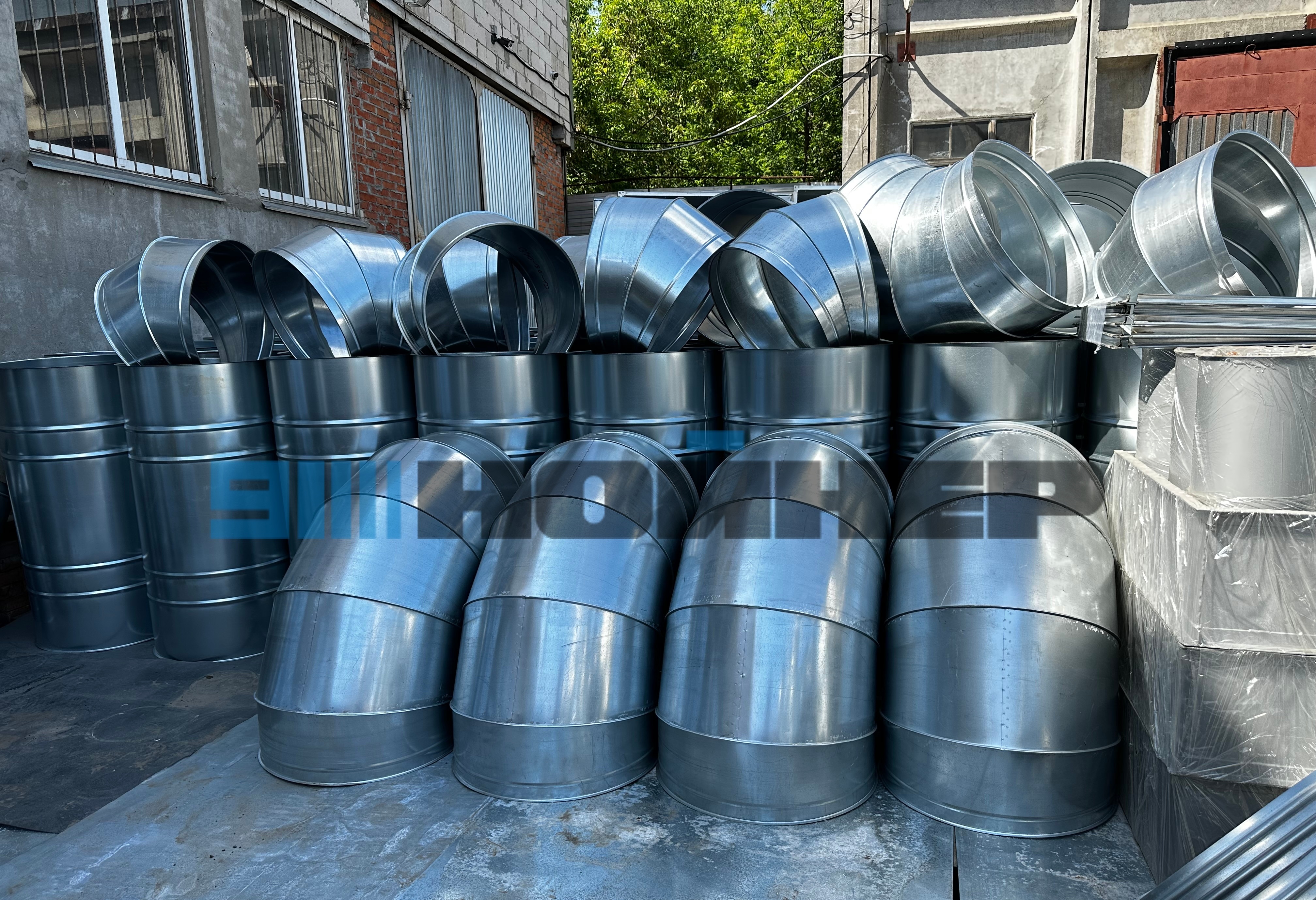

Из каких элементов состоит сеть аспирационных воздуховодов
Комплектация зависит от планировки производства и технического задания. Аспирационная магистраль может включать:
- прямые круглые воздуховоды из оцинкованной стали;
- отводы для изменения направления трассы;
- переходы между различными диаметрами;
- тройники, коллекторы и разветвления;
- бандажи и другие соединительные элементы;
- шиберы для регулирования или перекрытия отдельных ветвей;
- гибкие участки подключения к оборудованию, где они необходимы;
- кронштейны, подвесы и другие крепления.
Вентилятор, фильтрующая установка и система сбора отходов подбираются в соответствии с параметрами всей аспирационной системы.
Как подбирают диаметр и толщину воздуховодов
Диаметр аспирационного воздуховода нельзя правильно определить только по площади цеха или количеству станков. Необходимо учитывать расход воздуха от подключаемого оборудования и скорость, требуемую для транспортирования конкретного вида отходов.
| Параметр | Что учитывают при подборе |
|---|---|
| Диаметр воздуховода | Расход воздуха, расчетная скорость потока и сопротивление сети. |
| Толщина стали | Диаметр, механические нагрузки, тип отходов и условия эксплуатации. |
| Конфигурация сети | Расположение станков, длина трассы, количество ответвлений и поворотов. |
| Подключение станков | Диаметры и количество патрубков, режим работы оборудования. |
| Вентилятор и фильтрация | Требуемый расход воздуха, полное сопротивление сети и свойства удаляемого материала. |
Важно: чрезмерное уменьшение диаметра увеличивает сопротивление сети, а необоснованное увеличение диаметра при недостаточном расходе может привести к снижению скорости транспортирования отходов и образованию отложений.
Необходимые параметры определяются расчетом под конкретную производственную линию. Для древесной пыли также учитываются применимые требования пожарной и взрывопожарной безопасности.
Что важно при проектировании аспирационной магистрали
- Определить точки подключения. Учитываются все станки и аспирационные патрубки, включая планируемое дополнительное оборудование.
- Рассчитать расходы воздуха. Проверяется потребность оборудования и режим одновременной работы.
- Выбрать схему трассировки. Оцениваются длины участков, количество поворотов и ответвлений.
- Рассчитать сопротивление. Подбираются вентилятор, фильтрующая установка и необходимые элементы управления.
- Предусмотреть обслуживание. Определяются доступ к сети, крепления, порядок очистки и безопасной эксплуатации.
Для производства с несколькими станками важно рассчитывать систему в целом, а не рассматривать каждый воздуховод отдельно.
Аспирационные воздуховоды для нового цеха и модернизации производства
При создании нового деревообрабатывающего участка магистраль проектируют с учетом запланированной расстановки оборудования. Если производство уже работает, может потребоваться подключение дополнительных станков, замена отдельных участков, изменение разводки или проверка достаточности существующего вентилятора.
Перед модернизацией необходимо оценить возможность подключения новых ветвей к действующей сети. Простое добавление воздуховодов без проверки расходов воздуха и сопротивления не гарантирует нужную эффективность аспирации.
Пример комплексного решения можно посмотреть на странице аспирационная система для мебельного производства.
Аспирационные воздуховоды НОЙНЕР: проектирование, изготовление и монтаж
НОЙНЕР предлагает решения по аспирационным воздуховодам из оцинкованной стали для мебельных и деревообрабатывающих производств. Работы могут включать анализ исходных данных, подбор конфигурации магистрали, изготовление труб и фасонных элементов, поставку и монтаж в согласованном объеме.
Конкретная комплектация, сроки и стоимость определяются после изучения задачи и согласования технического задания.
Что прислать для расчета воздуховодов
Для подготовки предложения желательно указать:
- город и адрес производственной площадки;
- план цеха или схему расположения станков;
- марки и модели оборудования;
- количество и диаметры аспирационных патрубков;
- длину предполагаемых трасс, если она известна;
- тип обрабатываемого материала — массив древесины, ДСП, МДФ, фанера;
- данные существующей аспирационной установки, если требуется модернизация.
Если полного технического задания пока нет, можно начать с перечня станков, фотографий участка и плана размещения оборудования.
Частые вопросы
Чем аспирационные воздуховоды отличаются от обычной вентиляции?
Аспирационная сеть предназначена для транспортирования воздуха с технологической пылью, стружкой и другими отходами непосредственно от оборудования. При проектировании учитываются свойства материала, необходимые расходы воздуха, транспортная скорость и сопротивление сети.
Можно ли подключить новый станок к действующей аспирации?
Да, если существующая система имеет достаточную производительность и допускает подключение дополнительной ветви. Это необходимо подтвердить расчетом с учетом характеристик станка и действующей сети.
Какой диаметр воздуховода нужен для станка с ЧПУ?
Диаметр определяется по потребному расходу воздуха, характеристикам аспирационных патрубков, свойствам отходов и расчетной скорости потока. Универсального диаметра для всех станков с ЧПУ нет.
От чего зависит стоимость аспирационных воздуховодов?
От диаметров, толщины и количества металла, длины магистрали, числа фасонных элементов, сложности трассировки, креплений, условий монтажа и согласованного объема работ.
Заказать расчет аспирационных воздуховодов
Планируете новую аспирационную сеть или подключение дополнительных деревообрабатывающих станков? Направьте исходные данные для подготовки коммерческого предложения. НОЙНЕР работает с юридическими лицами и ИП.
