Апрель 2023 года. НОЙНЕР выполнил проектирование, изготовление и монтаж аспирационной магистрали из оцинкованных воздуховодов для мебельного производства. Систему создавали поэтапно по мере ввода станков в эксплуатацию.
В проект входило подключение раскроечного центра, кромкооблицовочного станка Nanxing, двух сверлильно-присадочных станков с ЧПУ и форматно-раскроечного станка. При проектировании учитывались планировка цеха, расположение оборудования, точки подключения станков и возможность дальнейшего расширения аспирационной системы.
Нужна аспирационная система для вашего производства?
Аспирационные воздуховоды из оцинкованной стали — проектирование, изготовление и монтаж под ключ →
Задача проекта
Первым этапом требовалось организовать аспирацию раскроечного центра и кромкооблицовочного станка Nanxing. Затем систему необходимо было расширить по мере установки остального оборудования.
Работа началась с замера производственного помещения. Специалисты определили расположение станков, точки аспирационных выходов и конфигурацию будущей магистрали. После этого был подготовлен и согласован проект, выполнен расчёт и изготовлены необходимые прямые участки воздуховодов и фасонные изделия.
Изготовление аспирационных воздуховодов
Для проекта использовались воздуховоды из оцинкованной стали. Толщина металла подбиралась с учётом диаметра воздуховодов, конфигурации и протяжённости магистрали и условий эксплуатации системы.
Воздуховоды и фасонные изделия изготавливались в соответствии с согласованным проектом. Соединения выполнялись с использованием хомутов и отбортовки, а стыки дополнительно герметизировались.
Такое соединение позволяет не только обеспечить герметичность магистрали, но и в дальнейшем модернизировать систему: добавлять новые ответвления или подключать дополнительное оборудование с использованием уже существующих участков воздуховодов.
Монтаж аспирации по мере запуска оборудования
Монтаж выполнялся поэтапно. Первым к системе аспирации подключили раскроечный центр.
Затем на мебельном производстве был сформирован участок из пяти станков:
- раскроечный центр;
- кромкооблицовочный станок;
- 2 сверлильно-присадочных станка с ЧПУ;
- форматно-раскроечный станок.
Монтаж аспирационной магистрали этого участка занял 3 дня.
Шиберы на каждом станке
На каждый подключаемый станок был установлен шибер. Шиберы позволяют перекрывать или регулировать воздушный поток по отдельным веткам аспирационной системы и эффективнее использовать производительность аспирационной установки.
В зависимости от задачи возможно ручное управление шибером или автоматическое открытие при включении станка.
Подключение кромкооблицовочного станка Nanxing
Следующим этапом был введён в эксплуатацию кромкооблицовочный станок Nanxing. Для подключения станка была смонтирована отдельная ветка аспирационной магистрали. Коллекторная часть воздуховода была подвешена на цепях, что позволило выполнить надёжное крепление с учётом расположения оборудования.
Монтаж магистрали на большой высоте
На заключительном этапе подключались сверлильно-присадочный станок с ЧПУ и форматно-раскроечный станок.
На этом участке аспирационный трубопровод требовалось поднять на значительную высоту. Подвесить магистраль непосредственно к потолку было невозможно, поэтому для неё были разработаны и изготовлены специальные поддерживающие стойки.
Возможность последующей модернизации
Конструкция системы позволяет при необходимости подключать новые станки и изменять конфигурацию отдельных участков магистрали. При расширении производства существующие воздуховоды можно использовать как часть модернизированной аспирационной системы.
После завершения монтажа заказчику передаются рекомендации по эксплуатации и обслуживанию системы, а при необходимости подбирается дополнительное оборудование.
Проектируете новый цех, устанавливаете дополнительный станок или хотите модернизировать существующую аспирацию?
Посмотреть решение НОЙНЕР по аспирационным воздуховодам под ключ →
Отправить техническое задание: info@noiner.ru
+7 (495) 199-79-79
Видео с объекта

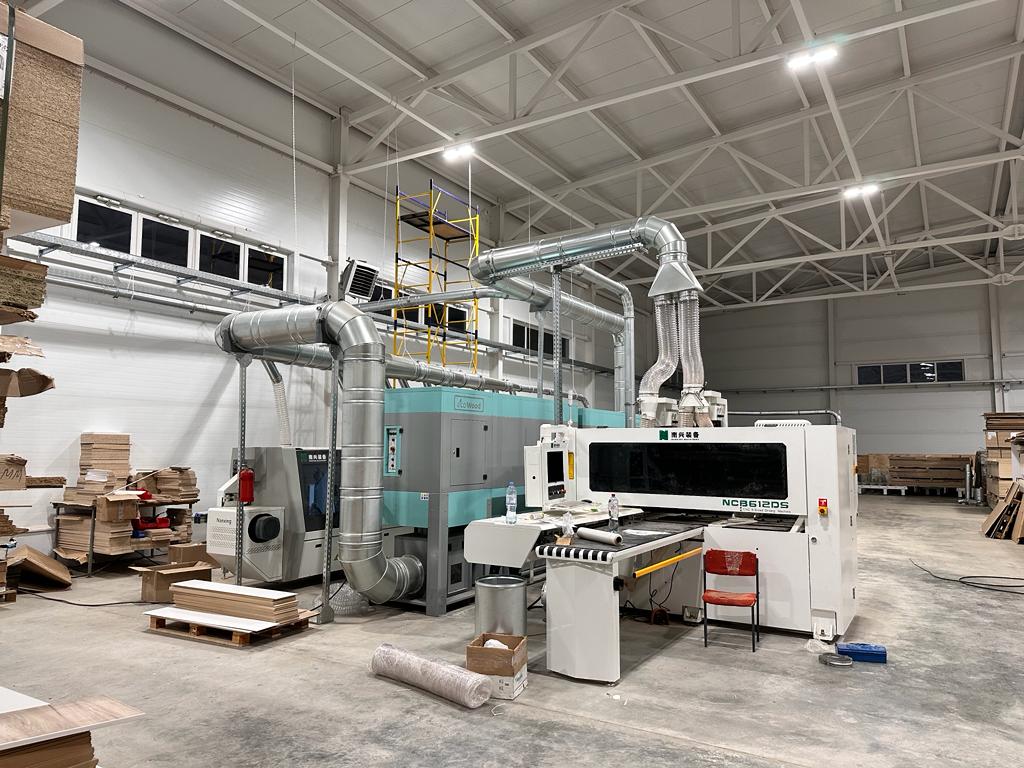

Фото реализованной аспирационной системы
