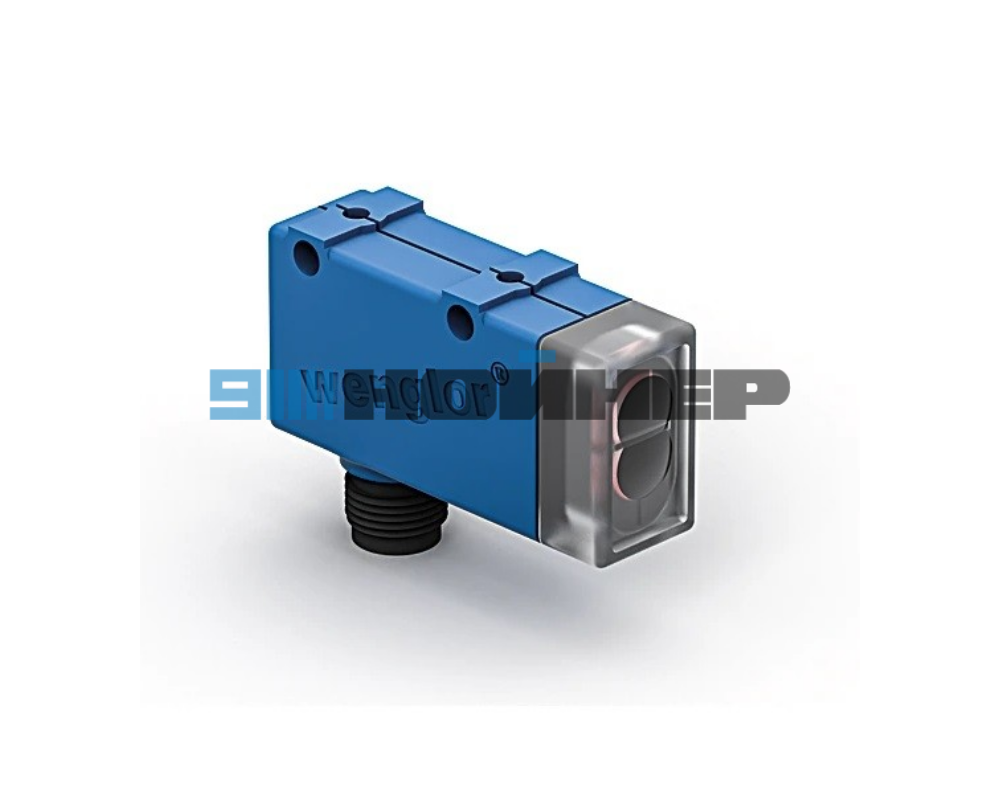

Датчик печатной метки WENGLOR
Основные особенности
- Малое световое пятно
- Компактный корпус
- Белый свет для распознавания любых комбинаций печатных меток
- Функция обучения (Teach-in), внешнее обучение
| АРТИКУЛ | WM03PCT2 |
Технические характеристики
| Оптические характеристики | |
|---|---|
| Рабочий диапазон | 12 … 18 мм |
| Рабочее расстояние | 15 мм |
| Разрешение (градации серого) | 20 |
| Гистерезис переключения | < 2 % |
| Источник света | Белый свет |
| Длина волны | 400 … 700 нм |
| Срок службы (T = +25 °C) | 100 000 ч |
| Макс. внешняя освещенность | 10 000 Люкс |
| Диаметр светового пятна | 1,5 × 2,5 мм |
| Электрические характеристики | |
| Напряжение питания | 10 … 30 В постоянного тока |
| Потребляемый ток (Ub = 24 В) | < 30 мА |
| Частота переключения | 5 кГц |
| Время отклика | 100 мкс |
| Выдержка отключения | 20 мс |
| Выдержка отключения (RS-232) | 0 … 2 с |
| Температурный дрейф | < 2 % |
| Температурный диапазон | -25 … 60 °C |
| Падение напряжения на выходе | < 2,5 В |
| Выход PNP/ток переключения | 200 мА |
| Защита от короткого замыкания | Да |
| Защита от обратной полярности | Да |
| Защита от перегрузки | Да |
| Блокировка | Да |
| Режим обучения | ZT, FT |
| Класс защиты | III |
| Механические характеристики | |
| Способ настройки | Teach-In |
| Материал корпуса | Пластик, PBT |
| Материал оптического покрытия | Пластик, PMMA |
| Полная герметизация | Да |
| Степень защиты | IP67 |
| Подключение | M12 × 1; 4-контактный |
| Вес | 28 г |
| Безопасность | |
| MTTFd (EN ISO 13849-1) | 2 164,07 года |
| Выходные параметры | |
| PNP НЗ/НО переключаемый | Да |
| RS-232 с Adapterbox | Да |
| Настраиваемые параметры | |
| Схема подключения | НЗ |
| НЗ/НО | |
| НО |
Эти датчики специально разработаны для распознавания печатных меток. Они обладают очень маленьким пятном сканирования и используют белый светодиод с длительным сроком службы. Для распознавания всех цветовых комбинаций, а также разницы в яркости между печатными метками и фоном требуется всего один датчик.
