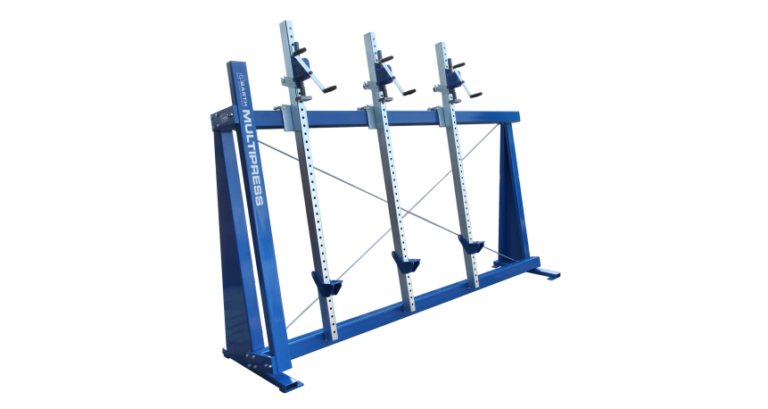

Вайма сборочная BARTH RPW

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf

Ваш помощник для клеевых и сборочных работ

В столярных и деревообрабатывающих компаниях склеивание и монтажные работы являются общими задачами. С помощью клеевого пресса RPW специалисты BARTH разработали рентабельную альтернативу склеиванию и монтажу с помощью винтовых зажимов и эстакад. С помощью этого клеевого пресса можно выполнять эту работу быстрее и с меньшими усилиями, чем при использовании обычного метода. Устойчивая опорная рама этого универсального пресса занимает мало места в мастерской. Стойки с отверстиями с шагом 50 мм позволяют расположить зажимные инструменты на высоте — это обеспечивает удобную работу.

Преимущества

  • Опорная рама из толстостенных полых профилей
  • Поверхности прессов с порошковым покрытием оцинкованы
  • Низкая цена с большими взможностями
  • Регулируемые по высоте опоры и пресс-цилиндры
  • Мобильная конструкция
  • Узлы пресса легко перемещаются благодаря направляющим с шарикоподшипником
  • Индивидуальное расположение зажимов с шагом в 50 мм.
  • Давление прессования до 2000 кг

 Технические характеристики

  • 3 стойки с реечной передачей, ход зажимов 140 мм, давление пресса 1000 кг
  • Упор 90 °
  • Сборочную вайму RPW можно в любой момент расширить с помощью дополнительных комплектующих.
  • Зона прессования Д x Ш:
    RPW 2501: 2400 x 1680 мм
    RPW 3001: 2900 x 1680 мм
    RPW 4001: 3900 x 1,680 мм
  • Габаритные размеры Д x Ш x В:
    RPW 2501: 2 560 x 720 x 2250 мм
    RPW 3001: 3 060 x 720 x 2250 мм
    RPW 4001: 4 060 x 720 x 2250 мм

Комплектующие для сборочной ваймы RPW

Базовая конфигурация модели RPW включает три зажимных траверсы на направляющих с шарикоподшипником. Это позволяет легко перемещать узлы пресса и адаптировать их к соответствующим требованиям. Самоблокирующиеся зубчатые рейки и шестерни поддерживают заданное давление в процессе склеивания. Базовое оборудование может быть дополнено соответствующими комплектующими из нашего ассортимента и индивидуально адаптировано к конкретным рабочим процессам в вашей компании.

Ходовая часть для RPG / RPGL / RPGL-V

Шасси дает вашей вайме необходимую мобильность



Базовое шасси RP / RPG

Шасси дает вашей вайме необходимую мобильность



Устройство для склеивания под углом

  • для всех моделей. Набор, содержит 4 угловых упора

Устройство для склеивания под углом включает четыре угловых упора 90°, которые прикреплены к узлам пресса с помощью магнита.

Каркасный набор

каждый состоит из
1x опоры каркаса и
1x верхнего зажима

Прижимное устройство RPW / RP

  • с 2 трапецеидальными шпинделями

Прижимное устройство необходимо при склеивании панелей из массива дерева или аналогичных.

Пресс блок RP

  • с ручным гидравлическим цилиндром HSH01

Пресс блок состоит из направляющей с регулировочными отверстиями, в которой крепится прижимной цилиндр и опора. При использовании беговой колодки на шарикоподшипниках рычаг пресса можно плавно регулировать в горизонтальном положении.

Пресс блок RPW

  •  с реечной передачей

Узел пресса состоит из монтажной трубы с перфорированной решеткой, в которую при необходимости можно вставить зубчатую рейку, зажим и опорную колодку. При использовании беговой колодки на шарикоподшипниках рычаг пресса можно плавно регулировать в горизонтальном положении.

Поворотный башмак

  • +/- 30 °

Поворотный прижимной башмак просто прикрепляется к цилиндру пресса и, таким образом, позволяет прижимать наклонные поверхности в диапазоне +/- 30 °.

Боковые прижимы RP HSH01

  • с 2-мя ручными гидравлическими цилиндрами HSH01
  • усилие прессования 2000 кг

Гидравлическое боковое прижимное устройство может быть отрегулировано под индивидуальные размеры корпуса благодаря винтовому прижиму и тормозам и вместе с упором на 90° обеспечивает прямой угол при сборке корпуса.

Боковые прижимы RPW / RP

  • с 2-мя реечными шестернями

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса благодаря винтовому прижиму и тормозам и вместе с упором 90 ° обеспечивает прямой угол при сборке корпуса
