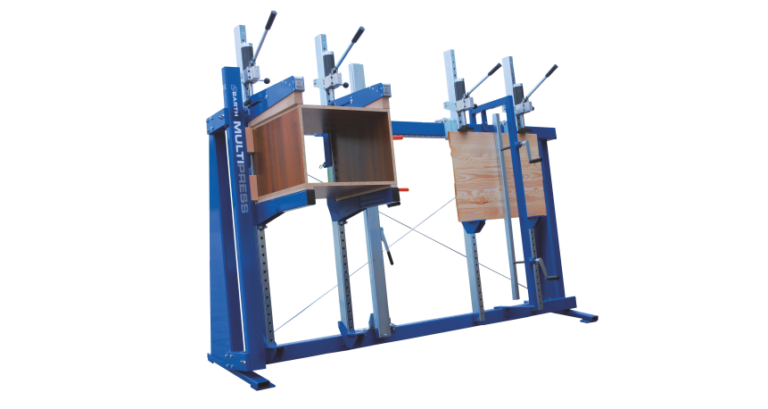

Вайма сборочная BARTH RP

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf



Эффективно склеивать и собирать

Вы ищете варианты в своей компании, чтобы сделать склеивание более простым и эффективным в будущем? Вы должны попрощаться с эстакадами и винтовыми зажимами и вместо этого использовать клеящий пресс RP от BARTH. Вы можете использовать это устройство различными способами в сочетании с соответствующими аксессуарами — в качестве пресса для корпуса или рамочного пресса, для склеивания поверхностей или гнетоклееных изделий. По сравнению с обычным способом вам требуется значительно меньше места при работе с нашими сборочными ваймами, вы экономите ценное рабочее время и достигаете высококачественных результатов работы.

Клеевые прессы BARTH сконструированы так, чтобы вы могли работать в эргономичном положении. У вас есть возможность расположить заготовки на высоте, которая наиболее удобна для вас. Требуемое время настройки сведено к минимуму. Для крепления или снятия зажимов не требуется никаких инструментов. Три узла прессовых узла уже обеспечивают необходимое давление в базовой конфигурации. С помощью двухступенчатой ​​насосной системы с быстрым ходом на первой ступени и автоматическим наращиванием хода давления на второй ступени можно достичь давления 2000 кг. Клеевой пресс RP доступен в разных размерах.

Преимущества

  • Возможно дооснастить в любое время необхадимыми опциями вплоть до пресса для сборки корпусов (невозможно с реечной передачей)
  • Крепление и отсоединение комплектующих без инструментов
  • Прочная стальная рама, устойчивые поверхности, сделано в Германии
  • Универсальное применение — возможность собирать рамы, корпуса, щитовые элементы, фасады, двери и т.д.

Технические характеристики

  • 3 зажима с ручной гидравликой HSH01, ход цилиндра 100 мм, давление пресса 2000 кг
  • Упор 90º
  • MULTI-Press RP можно в любое время расширить с помощью компонентов системы MULTI-Press.
  • также доступно с центральной гидравликой
  • Зона прессования Д x Ш:
    RP 2501: 2400 x 1580 мм
    RP 3001: 2900 x 1580 мм
    RP 4001: 3900 x 1580 мм
  • Габаритные размеры Д x Ш x В:
    RP 2501: 2 560 x 720 x 2250 мм
    RP 3001: 3 060 x 720 x 2250 мм
    RP 4001: 4060 x 720 x 2250 мм

Ходовая часть для RPG / RPGL / RPGL-V

Шасси дает вашей вайме необходимую мобильность



Базовое шасси RP / RPG

Шасси дает вашей вайме необходимую мобильность



Устройство для склеивания под углом

  • для всех моделей. Набор, содержит 4 угловых упора

Устройство для склеивания под углом включает четыре угловых упора 90°, которые прикреплены к узлам пресса с помощью магнита.

Каркасный набор

каждый состоит из
1x опоры каркаса и
1x верхнего зажима

Опора каркаса (нижняя)

Опора каркаса служит опорой для зажима каркаса.

Верхний прижим каркаса

Зажим верхней части каркаса может быть установлен и закреплен на цилиндре ваймы одним движением руки. Он оказывает равномерное давление на ширину корпуса до 600 мм.

Прижимное устройство RPW / RP

  • с 2 трапецеидальными шпинделями

Прижимное устройство необходимо при склеивании панелей из массива дерева или аналогичных.

Пресс блок RP

  • с ручным гидравлическим цилиндром HSH01

Пресс блок состоит из направляющей с регулировочными отверстиями, в которой крепится прижимной цилиндр и опора. При использовании беговой колодки на шарикоподшипниках рычаг пресса можно плавно регулировать в горизонтальном положении.

Зажим для ящиков 30 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 30 мм вперед. Это позволяет легко клеить особенно высокие ящики

Зажим для ящиков 50 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 50 мм вперед. Это позволяет легко клеить особенно высокие ящики

Поворотный башмак

  • +/- 30 °

Поворотный прижимной башмак просто прикрепляется к цилиндру пресса и, таким образом, позволяет прижимать наклонные поверхности в диапазоне +/- 30 °.

Боковые прижимы RP HSH01

  • с 2-мя ручными гидравлическими цилиндрами HSH01
  • усилие прессования 2000 кг

Гидравлическое боковое прижимное устройство может быть отрегулировано под индивидуальные размеры корпуса благодаря винтовому прижиму и тормозам и вместе с упором на 90° обеспечивает прямой угол при сборке корпуса.

Боковые прижимы RPW / RP

  • с 2-мя реечными шестернями

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса благодаря винтовому прижиму и тормозам и вместе с упором 90 ° обеспечивает прямой угол при сборке корпуса
