Вайма сборочная BARTH MULTI-Press RPG универсальная

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf

Инвестиция в будущее вашей компании

Каждая деревообрабатывающая компания знает проблему: работа с клеем требует много времени и приводит к высоким затратам. Как рационализировать эти сложные рабочие процессы и в то же время создать более комфортные условия для сложной работы со склеиванием? Именно эти соображения побудили специалистов BARTH разработать модульную систему, которая может использоваться универсально и с которой можно быстро и недорого выполнять широкий спектр процессов склеивания. Готовый продукт — универсальный рамный пресс RPG BARTH — зарекомендовал себя сегодня во многих цехах и помогает значительно сократить производственные затраты в деревообрабатывающей промышленности.

Преимущества

  • Эффективная, быстрая и недорогая работа сегодня является стандартом
  • Расширение за счет дополнительных комплектующих
  • Требуется небольшое усилие с помощью рычажной системы
  • Экономия пространства благодаря компактному дизайну
  • Опорная рама из толстостенных полых профилей
  • Меньше затрат по времени благодаря удобному обращению с заготовками
  • Давление прессования до 2000 кг
  • Регулируемые по высоте прижимные устройства и пресс-цилиндр

Технические характеристики базовые

  • Опорная рама с упором 90°, без прессующих узлов и зажимных элементов
  • Варианты RPG SET включают:
    базовую раму с упором 90°;
    3 прижима с ручной гидравликой HSH01;
    1-стороннее прижимное устройство с 2-мя реечными шестернями
  • Зона прессования RPG 20 Д x Ш:
    RPG 2025: 2400 x 1580 мм RPG 2030: 2900 x 1580 мм
    RPG 2040: 3900 x 1580 мм RPG 2050: 4900 x 1580 мм
  • Габаритные размеры RPG 20 Д x Ш x В:
    RPG 2025: 2 580 х 800 х 2250 мм RPG 2030: 3080 х 800 х 2250 мм
    RPG 2040: 4080 х 800 х 2250 мм RPG 2050: 5080 х 800 х 2250 мм
  • Зона прессования RPG 25 Д x Ш:
    RPG 2525: 2400 х 2080 мм RPG 2530: 2900 х 2080 мм
    RPG 2540: 3900 х 2080 мм RPG 2550: 4900 х 2080 мм
  • Габаритные размеры RPG 25 Д x Ш x В:
    RPG 2525: 2 580 x 800 x 2750 мм RPG 2530: 3080 x 800 x 2750 мм
  • RPG 2540: 4080 x 800 x 2750 мм RPG 2550: 5080 x 800 x 2750 мм
  • Габаритные размеры RPG 20 двухсторонний Д x Ш x В:
    RPG 2025 ds: 2 580 x 1360 x 2250 мм
    RPG 2030 ds: 3 080 x 1360 x 2250 мм
    RPG 2040 ds: 4 080 x 1360 x 2250 мм

Преимущества рамного пресса RPG с первого взгляда

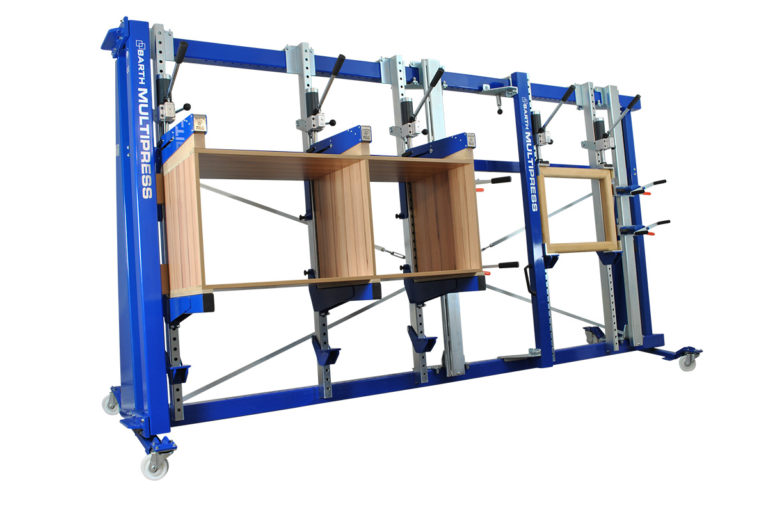

Вайма MULTI-Press RPG — это универсальная система мультипрессов. Он используется, среди прочего, при склеивании рам, панелей и стоек. В то же время система может использоваться как гибкий пресс для корпуса. С помощью нашей проверенной на практике модульной системы вы можете быстро, недорого и в высоком качестве выполнять клеевые работы различных типов. Дооснащаемые аксессуары гарантируют, что вы можете адаптировать наши рамные прессы к изменяющимся потребностям с минимальными усилиями. Будь то индивидуальное производство или серийное производство: с рамным прессом BARTH, который работает гидравлически, вы можете гибко реагировать на требования своих клиентов.

При разработке BARTH MULTI-Press Systems эргономика играет важную роль. Рабочие поверхности с переменной высотой и пресс-цилиндры позволяют работать удобно. Натяжение склеиваемых деталей происходит быстрее, чем при клеевых работах с винтовыми зажимами. Зажимы пресса, которые работает на гидравлике, достигают давления прессования до 2000 кг. Таким образом, можно сделать равномерные и прочные клеевые швы.

Каждый клеевой пресс от нашей компании отличается высоким качеством. Все детали изготовлены из проверенного материала и тщательно обработаны. Прочная базовая рама изготовлена из толстостенных профилей. Компактная конструкция гарантирует, что наша MULTI-Press система может быть легко использована даже в небольших мастерских.

Область применения

Склеивание панелей, корпусов или стеллажей — это возможности, в которых можно продемонстрировать преимущества рамных прессов BARTH. С помощью нашей системы MULTIPRESS можно быстро и точно закрепить склеиваемые компоненты. Например, маленькие или большие детали и даже сложные стойки и рамы могут быть склеены эффективно и с точными углами.

Практичные комплектующие для каркасной ваймы

В нашем ассортименте вы найдете большой выбор практичных комплектующих, с помощью которых диапазон применения каркасных вайм BARTH может быть значительно расширен. Помимо прочего, мы предлагаем прижимные устройства каркаса, устройства бокового давления, поворотные прижимные башмаки или набор выдвижных упоров, с помощью которых можно эффективно склеивать корпуса.

Упор 90° для подвешивания для RPG (L / NH / V) 20

Упор 90° для подвешивания позволяет использовать дополнительное устройство бокового давления. Может быть индивидуально вставлен в горизонтальное отверстие.

Упор 90° для подвешивания в RPG (L) 25, 2080 мм

Упор 90° для подвешивания позволяет использовать дополнительное устройство бокового давления. Может быть индивидуально вставлен в горизонтальное отверстие.

Двухконтурная гидростанция

RPG (NH / V)

Двухконтурная гидростанция способна генерировать 2000 кг давления прессования по горизонтали и вертикали и может быть расширена любым количеством цепей управления



Ходовая часть для RPG / RPGL / RPGL-V

Шасси дает вашей вайме необходимую мобильность



Устройство для склеивания под углом

  • для всех моделей. Набор, содержит 4 угловых упора

Устройство для склеивания под углом включает четыре угловых упора 90°, которые прикреплены к узлам пресса с помощью магнита.

Каркасный набор

каждый состоит из
1x опоры каркаса и
1x верхнего зажима

Опора каркаса (нижняя)

Опора каркаса служит опорой для зажима каркаса.

Верхний прижим каркаса

Зажим верхней части каркаса может быть установлен и закреплен на цилиндре ваймы одним движением руки. Он оказывает равномерное давление на ширину корпуса до 600 мм.

Зажим Plus RPGL с 1 трапециевидной направляющей

Зажимной агрегат RPG (L) 25

Размер зажимного агрегата 2080 мм / 81,8 дюйма

для Comfort или PRO

Зажимной агрегат RPG (L) 25

Размер зажима 2,080 мм / 81,8 дюйма

для DUAL или eDUAL

Зажимной блок RPG (L) 25 с ручным гидравлическим цилиндром HSH01 (размер зажима 2080 мм / 81,8 дюйма)

для RPG 25, RPGL 25

Зажимной блок RPG (L / NH / V) 20 для Comfort или PRO

для RPG, RPGL, RPG-NH, RPG-V, RPGL-V

для Comfort или PRO

Зажимной агрегат RPG (L / V) 20 для DUAL / eDUAL

для DUAL или eDUAL

для RPG, RPGL, RPG-V, RPGL-V

Зажимной агрегат RPG (L / V) 20 с ручным гидроцилиндром HSH01

для RPG, RPGL, RPG-V, RPGL-V

Зажимной блок RPG (L / V) 20

для RPG, RPGL, RPG-V, RPGL-V

Зажим для ящиков 30 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 30 мм вперед. Это позволяет легко клеить особенно высокие ящики

Зажим для ящиков 50 мм

  • включает опорный башмак 150 мм

При использовании набора выдвижных ящиков пресс-цилиндр HSH перемещается на 50 мм вперед. Это позволяет легко клеить особенно высокие ящики

Поворотный башмак

  • +/- 30 °

Поворотный прижимной башмак просто прикрепляется к цилиндру пресса и, таким образом, позволяет прижимать наклонные поверхности в диапазоне +/- 30 °.

Устройство бокового давления RPG (L) 20 HSH01

  • с 2 ручными гидравлическими цилиндрами HSH01

Устройство бокового давления RPG (L) 20

  • с 2-мя реечными шестернями

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса.

Устройство бокового давления RPG (L) 25

  • с 2-мя реечными шестернями
  • зажимное устройство 2080 мм / 81,8 дюйма

Устройство бокового давления может быть отрегулировано в соответствии с индивидуальными размерами корпуса.
