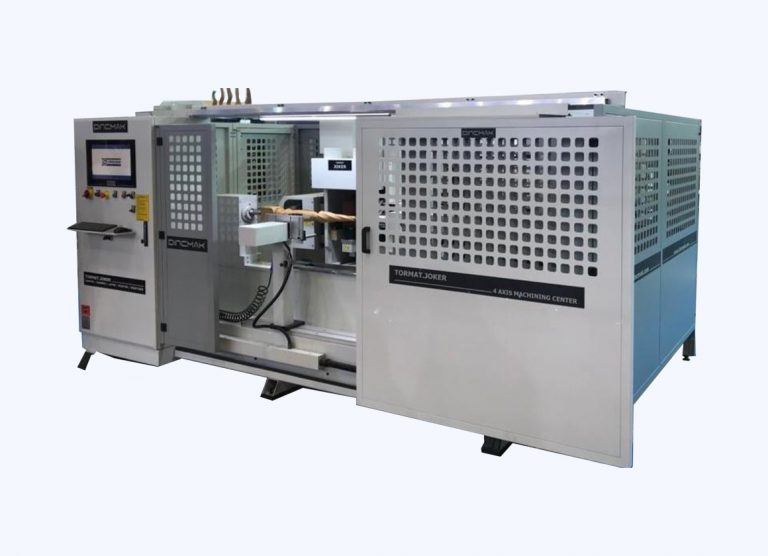

Токарно-фрезерный центр с ЧПУ Tormat-Joker DINCMAK

Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru

Технические характеристики

Рабочая длина, мм.	1000 (1500 — опционально)
Рабочий диаметр, мм.	200 (квадрат — 140×140)
Узлы	ШЕЙПЕР (кукуруза) — 7,5 кВт -WAT Турция ШЛИФОВАЛЬНЫЙ УЗЕЛ 1,5 кВт -WAT Турция НОЖ V-образный Dincmak ФРЕЗЕРНЫЙ УЗЕЛ 4 кВт 12000 об/мин — AREL Турция x 2 шт.
Количество осей, шт.	4 оси, X, Y, Z, A
Серводвигатели по осям	X & А :1,3 кВт, Y & Z : 0,8кВт — Yaskawa Япония
Система управления ЧПУ	ISAC, Constantino — Италия
Габариты, мм.	2000 x 4000 x 2200
Масса, кг.	2500
Включено в комплект поставки	Pegasus CAD/CAM для JOKER
ОПЦИИ (НЕ ВКЛЮЧЕНЫ)	БЛОК АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ Макс. размер 1000х100х100 мм Мин. размер детали 200х25х25 мм Другие размеры могут подаваться в ручном режиме.
	AlphaCAM Ultimate 2018 with JOKER post processor Post Processor for AlphaCAM Ultimate 2018

Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Конструктивные преимущества

Техническое оснащение

Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин

Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.

Длина 50мм диаметр 100мм.

Шейперный узел

Шейперный узел, оснащенный фрезой (кукуруза) с рабочей высотой обработки 180 мм.

G3 Fantacci Италия – входит в комплект поставки.

Обеспечивает точную и высокопроизводительную обработку деталей.

Двигатель мощностью 7,5кВт.

Шлифовальный узел с осцилляцией

Шлифовальный узел с осцилляцией диаметром 80 мм оснащенный лентой 180х1040 мм.

Двигатель мощностью 1,5 кВт.

Нож

Нож V-образной формы собственной разработки Dincmak.

Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.

Входит в комплект поставки.

Электрошпиндель

Электрошпиндель мощностью 4 кВт 18.000 об/мин – 2 шт.

Электрошпиндели имеют возможность перемещения по оси Х и Y вместе со всеми агрегатами, а также могут быть оснащены 2-мя разными инструментами.

Это позволяет производить требуемые операции без остановки станка для замены инструмента.

Перемещения

Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об / мин.

Косозубая зубчатая рейка и шестерня GUDEL Германия.

Планетарный редуктор.

Линейные направляющие и опорные ролики THK ЯПОНИЯ.

Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об/мин.

Шарико-винтовая пара THK ЯПОНИЯ.

Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.

Система управления

Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).

Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.

Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.

Электрокомпоненты

Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.

БЛОК АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ (Опция)

БЛОК АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ (Опция)

Максимальный размер 1000х100х100 мм.

Минимальный размер детали 200х25х25 мм.

Другие размеры могут подаваться в ручном режиме.
