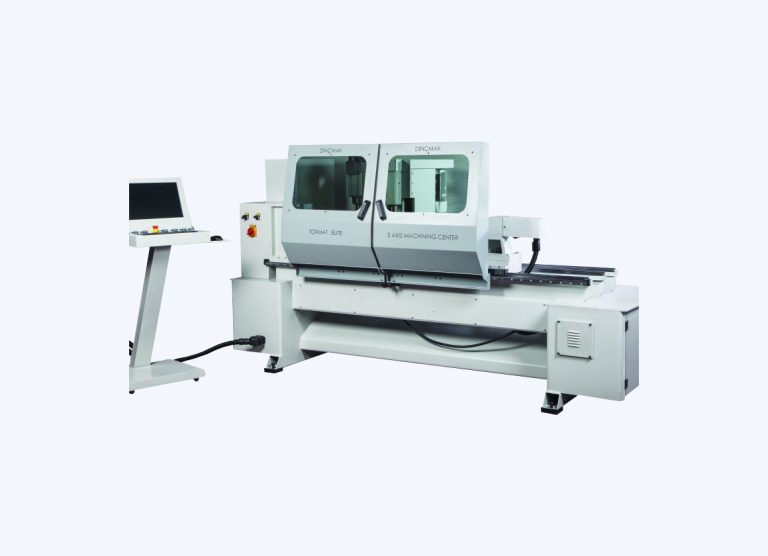

Токарно-фрезерный центр с ЧПУ Tormat.Elite DINCMAK
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Токарно-фрезерный центр с ЧПУ TORMAT.ELITE предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения круглой, квадратной и сложной формы.
Конфигурация
- Рабочая длина: 1000 мм (1500 мм опционально)
- Рабочий диаметр: 200мм (квадрат 140×140мм)
- 3 УЗЛА: Шейпер (кукуруза), 1 V-образный нож (резец), Фрезерный узел (для фрезерования, сверления, пазования) с ручной сменой инструмента.
Технические характеристики
| Рабочая длина, мм. | 1000 |
| Рабочий диаметр, мм. | 150 (квадрат — 100×100) |
| Узлы | ШЕЙПЕР (кукуруза) — 7,5 кВт -WAT Турция НОЖ V-образный Dincmak ФРЕЗЕРНЫЙ УЗЕЛ 4 кВт 12000 об/мин — AREL Турция |
| Количество осей, шт. | 3 |
| Серводвигатели по осям | X & А :1,5 кВт, Y: 0,8кВт — Yaskawa Япония |
| Система управления ЧПУ | ISAC, Constantino — Италия |
| Габариты, мм. | 1500 x 2800 x 1600 |
| Масса, кг. | 2000 |
| Включено в комплект поставки | Pegasus CAD/CAM для JOKER |
| ОПЦИИ (НЕ ВКЛЮЧЕНЫ) | AlphaCAM Ultimate 2018 with JOKER post processor Post Processor for AlphaCAM Ultimate 2018 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Техническое оснащение
Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин.
Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.
Длина 50мм диаметр 100мм.
Шейперный узел
Шейперный узел, оснащенный фрезой (кукуруза) с рабочей высотой обработки 180 мм.
G3 Fantacci Италия – входит в комплект поставки.
Обеспечивает точную и высокопроизводительную обработку деталей.
Двигатель мощностью 7,5кВт.
Нож
Нож V-образной формы собственной разработки Dincmak.
Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.
Входит в комплект поставки.
Электрошпиндель
Электрошпиндель мощностью 4 кВт 18000 об/мин.
Электрошпиндели имеют возможность перемещения по оси Х и Y вместе со всеми агрегатами, а также могут быть оснащены 2-мя разными инструментами.
Это позволяет производить требуемые операции без остановки станка для замены инструмента.
Возможно вертикальное или горизонтальное расположение фрезерного узла на выбор.
Перемещения
Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об/мин.
Косозубая зубчатая рейка и шестерня GUDEL Германия. Планетарный редуктор.
Линейные направляющие и опорные ролики THK ЯПОНИЯ.
Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об/мин.
Шарико-винтовая пара THK ЯПОНИЯ.
Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.
Система управления
Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).
Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.
Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.
Электрокомпоненты
Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.
