TK-B646 Гидроцилиндр короткого типа AUTOGRIP
-
- TK-B646 Гидроцилиндр короткого типа AUTOGRIP

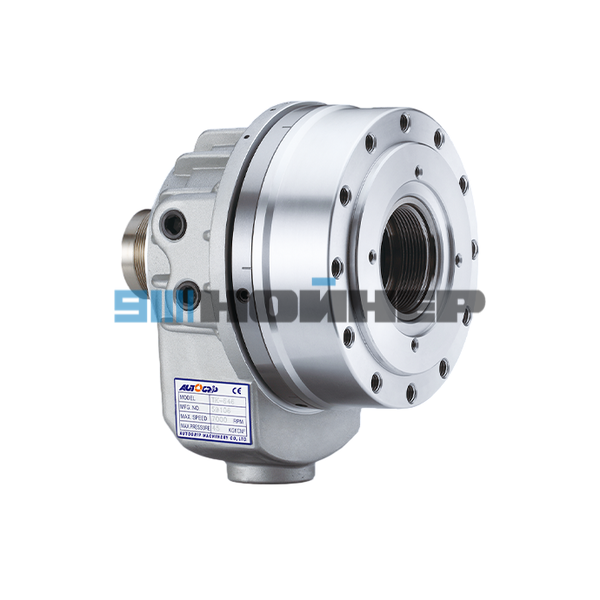

Вращающийся гидроцилиндр AUTOGRIP TK-B646 со сквозным отверстием
Гидроцилиндр AUTOGRIP TK-B646 — короткий вращающийся гидравлический цилиндр со сквозным отверстием и встроенными устройствами безопасности. Предназначен для привода гидравлических зажимных патронов токарных станков с ЧПУ и другого совместимого металлообрабатывающего оборудования.
Модель TK-B646 рассчитана на максимальную частоту вращения 7000 об/мин и давление 4,5 МПа. Ход поршня составляет 15 мм, масса — 8,6 кг. Компактная конструкция позволяет использовать гидроцилиндр в станках с ограниченным монтажным пространством.
TK-B646
До 7000 об/мин
До 4,5 МПа
15 мм
Заказать гидроцилиндр AUTOGRIP TK-B646
Укажите количество и модель токарного станка. Для проверки применимости можно приложить фото установленного гидроцилиндра или данные зажимного патрона.
Технические характеристики AUTOGRIP TK-B646
| Характеристика | Значение |
|---|---|
| Производитель | AUTOGRIP |
| Модель | TK-B646 |
| Серия | TK Short Type Thru-Hole |
| Тип | Вращающийся гидроцилиндр со сквозным отверстием |
| Эффективная площадь поршня при выдвижении | 105,0 см² |
| Эффективная площадь поршня при втягивании | 93,9 см² |
| Ход поршня | 15 мм |
| Максимальная частота вращения | 7000 об/мин |
| Максимальное гидравлическое давление | 4,5 МПа (45 кгс/см²) |
| Момент инерции | 0,018 кг·м² |
| Масса | 8,6 кг |
| Показатель суммарной утечки масла | 3,0 л/мин |
Назначение вращающегося гидроцилиндра
Гидроцилиндр TK-B646 применяется в гидравлических системах зажима токарных станков. Гидравлическое давление создает осевое перемещение поршня, которое передается зажимному механизму через сопряженные элементы привода.
Сквозное отверстие позволяет использовать цилиндр в станках, предусматривающих подачу пруткового материала через шпиндель и зажимной патрон. Подбор оборудования выполняется с учетом присоединительных размеров, рабочего давления, требуемого хода и характеристик шпиндельного узла.
Особенности конструкции AUTOGRIP TK-B646
Компактный корпус серии TK имеет длину около двух третей длины традиционных исполнений, с которыми производитель сравнивает эту серию.
Конструкция предусматривает проход прутковой заготовки через центральную часть гидроцилиндра.
Встроенные обратные клапаны и клапаны сброса давления являются элементами системы безопасности зажимного привода.
Конструкция позволяет выполнять монтаж с задней стороны гидроцилиндра с использованием предусмотренного крепежа.
Присоединительные размеры и чертеж TK-B646
Для замены гидроцилиндра необходимо сверить размеры корпуса и посадочного узла, крепежные отверстия, присоединение тяговой трубы и параметры гидравлических линий.
Для модели TK-B646 указаны наружный диаметр корпуса 162 мм, крепежная окружность 147 мм, резьба соединения M55×2 и проходное отверстие диаметром 46 мм. Остальные установочные параметры приведены на чертеже.
Чертеж гидроцилиндра AUTOGRIP TK-B646 (PDF)
Габариты, крепежные отверстия, гидравлические присоединения и посадочные размеры конкретной модели TK-B646.
Что проверить перед заменой гидроцилиндра
Проверьте полную маркировку TK-B646 на установленном изделии и в документации станка.
Сверьте посадку, резьбы, крепежные отверстия и размеры присоединения к шпинделю.
Учитывайте давление гидросистемы, частоту вращения шпинделя и требуемый ход поршня.
Проверьте сопряжение с патроном, тяговой трубой и конструкцией установленного зажимного привода.
Другие исполнения гидроцилиндров AUTOGRIP серии TK
В серии TK предусмотрены разные модели коротких вращающихся гидроцилиндров со сквозным отверстием. Их размеры, масса и рабочие характеристики отличаются.
| Модель | Ход поршня | Макс. обороты | Масса |
|---|---|---|---|
| TK-A646 | 15 мм | 7000 об/мин | 7,3 кг |
| TK-B646 | 15 мм | 7000 об/мин | 8,6 кг |
| TK-C646 | 15 мм | 7000 об/мин | 7,5 кг |
| TK-B846 | 20 мм | 6300 об/мин | 12,4 кг |
Модели таблицы не являются автоматически взаимозаменяемыми. Перед заказом другого исполнения необходимо проверить его размеры и применимость к установленному оборудованию.
Каталог и техническая документация AUTOGRIP
Для подбора гидроцилиндра TK-B646 доступны технические характеристики серии TK, таблицы присоединительных размеров и индивидуальный чертеж модели.
Характеристики, конструкция, варианты исполнения и установочные размеры серии.
Присоединительные и габаритные размеры конкретного гидроцилиндра.
Как заказать AUTOGRIP TK-B646
Для подготовки счета или коммерческого предложения укажите модель гидроцилиндра, количество и реквизиты организации. Если изделие подбирается для замены, желательно приложить данные установленного оборудования.
Для проверки и подготовки КП направьте:
- Модель гидроцилиндра TK-B646.
- Необходимое количество.
- Производителя и модель токарного станка.
- Модель установленного зажимного патрона.
- Фото маркировки цилиндра или чертеж узла при подборе замены.
- Город доставки и реквизиты организации.
Преимущества заказа компонентов в НОЙНЕР
Принимаем обозначения гидроцилиндров и спецификации оборудования.
Учитываем модель, присоединительные размеры и параметры зажимного привода.
Для идентификации можно направить чертеж, маркировку или фото установленного цилиндра.
Рассматриваем запросы на гидроцилиндры и другие комплектующие для промышленного оборудования.
Подготавливаем предложение по согласованной модели и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать гидроцилиндр AUTOGRIP TK-B646
Укажите количество и модель оборудования для получения счета или коммерческого предложения.
Частые вопросы об AUTOGRIP TK-B646
Для чего предназначен гидроцилиндр TK-B646?
Для гидравлического привода зажимных патронов токарных станков. Короткое исполнение со сквозным отверстием применяется в конструкциях с подачей пруткового материала через шпиндель.
Какое максимальное давление и частота вращения у TK-B646?
Максимальное рабочее давление составляет 4,5 МПа, максимальная частота вращения — 7000 об/мин, ход поршня — 15 мм.
Можно ли заменить TK-B646 на TK-A646?
Несмотря на совпадение отдельных рабочих параметров, модели отличаются конструктивными размерами и массой. Возможность замены определяется после проверки присоединительных размеров и совместимости с зажимным приводом станка.
Как получить счет на гидроцилиндр AUTOGRIP TK-B646?
Укажите модель TK-B646, необходимое количество и реквизиты организации. Для подбора замены можно приложить чертеж или фото установленного гидроцилиндра.
