Терморегулятор AUTONICS TC4M-14R с PID-регулированием
Терморегулятор AUTONICS TC4M-14R — цифровой контроллер температуры серии TC4 для установки в панель управления промышленным оборудованием. Прибор измеряет температуру по сигналу подключенного датчика и управляет исполнительным устройством для поддержания заданного значения.
Модель TC4M-14R имеет лицевую панель 72×72 мм, работает от сети 100-240 В AC, поддерживает PID-регулирование, релейный выход и выход управления твердотельным реле SSR. Период измерения составляет 100 мс.
TC4M-14R
72×72 мм
100-240 В AC
PID / ON-OFF
Заказать терморегулятор AUTONICS TC4M-14R
Укажите количество. Если требуется замена установленного контроллера, приложите фото его маркировки и данные оборудования.
Технические характеристики AUTONICS TC4M-14R
Основные параметры модели TC4M-14R для подбора, замены и подключения в шкафу управления.
| Характеристика | Значение |
|---|---|
| Производитель модели | AUTONICS |
| Артикул / модель | TC4M-14R |
| Серия | TC4 |
| Тип устройства | Цифровой контроллер температуры |
| Монтаж | Встраиваемый, в панель управления |
| Размер лицевой панели | 72×72 мм |
| Монтажный вырез | 68×68 мм |
| Глубина корпуса | 70,5 мм |
| Питание | 100-240 В AC, 50/60 Гц |
| Дисплей | 4-разрядный светодиодный, 7-сегментный |
| Входы термопар | K, J, L |
| Входы термосопротивлений | DPt100, Cu50 |
| Способы регулирования | ON/OFF, P, PI, PD, PID |
| Период измерения | 100 мс |
| Релейный выход управления | 250 В AC, 3 А, нормально разомкнутый контакт |
| Выход управления SSR | 12 В DC, до 20 мА |
| Выход сигнализации | AL1, релейный, 250 В AC, 1 А |
| Рабочая температура окружающей среды | От -10 до +50 °C |
Для чего нужен терморегулятор TC4M-14R
Контроллер сравнивает температуру, измеренную датчиком, с установленным значением. По результату измерения формируется управляющий сигнал для нагревателя или другого исполнительного устройства.
Модель используется в системах автоматического регулирования температуры промышленного оборудования. Перед установкой необходимо проверить электрическую схему, тип датчика, требуемые настройки и назначение выходных клемм.
Особенности PID-регулирования и SSR-управления
Контроллер поддерживает двухпозиционное управление ON/OFF, а также пропорциональное, пропорционально-интегральное и PID-регулирование. Для настройки PID используются параметры пропорционального диапазона, интегральной и дифференциальной составляющих.
В модели предусмотрены релейный выход и выход управления твердотельным реле SSR. Способ работы выбирается по схеме системы управления и настройкам контроллера. Сам выход SSR предназначен для управления внешним твердотельным реле.
Датчики температуры и отображение показаний
Для измерения температуры могут использоваться термопары типов K, J и L, а также термосопротивления DPt100 и Cu50. В настройках выбирается соответствующий тип входного сигнала.
Четырехразрядный светодиодный дисплей отображает измеренные значения и параметры настройки. При подборе замены важно учитывать не только размер лицевой панели, но и совместимость подключенного датчика.
Что проверить перед заменой терморегулятора
Сверьте обозначение TC4M-14R с маркировкой установленного контроллера.
Проверьте панель 72×72 мм, монтажный вырез 68×68 мм и питание 100-240 В AC.
Уточните тип термопары или термосопротивления, подключенного к контроллеру.
Сверьте релейное или SSR-управление, сигнализацию и параметры настройки.

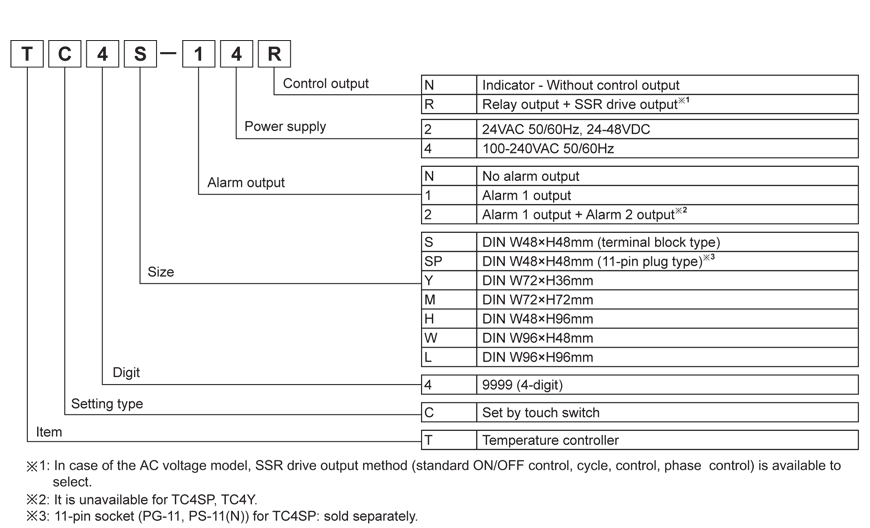

Расшифровка маркировки контроллеров AUTONICS TC4
В обозначении моделей серии TC4 зашифрованы тип корпуса, питание и исполнение выходов. Для замены следует проверять полный код, а не только серию TC4.
Связанный товар: контроллер KDT 630130046
Температурный контроллер TC4M-14R также представлен в каталоге НОЙНЕР по артикулу запасной части KDT 630130046. Это отдельная карточка для поиска контроллера по номеру производителя станка.
630130046 — TC4M-14R для KDT
Контроллер температуры для кромкооблицовочного оборудования KDT. При замене необходимо сверить установленную модель и схему подключения.
Другие устройства автоматизации представлены в разделе компоненты AUTONICS.
Как заказать терморегулятор AUTONICS TC4M-14R
Для запроса счета укажите модель TC4M-14R и количество. Для замены установленного контроллера можно направить фотографии его маркировки и информацию об оборудовании.
Для подготовки счета или КП направьте:
- Модель AUTONICS TC4M-14R.
- Необходимое количество контроллеров.
- Фото маркировки старого устройства, если требуется замена.
- Модель оборудования и тип температурного датчика при подборе.
- Город доставки и реквизиты организации.
Документация производителя AUTONICS
В технической документации серии TC4 приведены характеристики, варианты исполнения и схемы подключения. Электромонтаж и настройку следует выполнять по руководству для соответствующей модели.
Официальный каталог температурных контроллеров AUTONICS — PDF
Преимущества заказа компонентов в НОЙНЕР
Принимаем заводские номера и обозначения компонентов промышленной автоматики.
Можно направить фотографии лицевой панели, маркировки и подключений установленного контроллера.
Сравниваем тип датчика, параметры питания, исполнение выходов и размеры.
Рассматриваем запросы на несколько компонентов для ремонта и обслуживания оборудования.
Готовим предложение по согласованным позициям и количеству.
Договор, счет и закрывающие документы для юридических лиц и ИП.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать терморегулятор AUTONICS TC4M-14R
Укажите количество и модель оборудования для получения счета или коммерческого предложения.
Частые вопросы об AUTONICS TC4M-14R
Какая модель и серия у терморегулятора?
Модель — TC4M-14R, серия температурных контроллеров AUTONICS TC4.
Какое питание и какие выходы предусмотрены?
Контроллер работает от сети 100-240 В AC. Предусмотрены релейный выход управления, выход управления SSR и релейный выход сигнализации AL1.
Какие датчики можно подключить?
Поддерживаются термопары K, J, L и термосопротивления DPt100, Cu50. Тип входа выбирается в настройках контроллера.
Можно ли использовать TC4M-14R на станке KDT?
В каталоге НОЙНЕР представлена отдельная карточка этой модели по артикулу KDT 630130046. Для замены необходимо сверить маркировку установленного устройства, назначение выходов и схему подключения.
