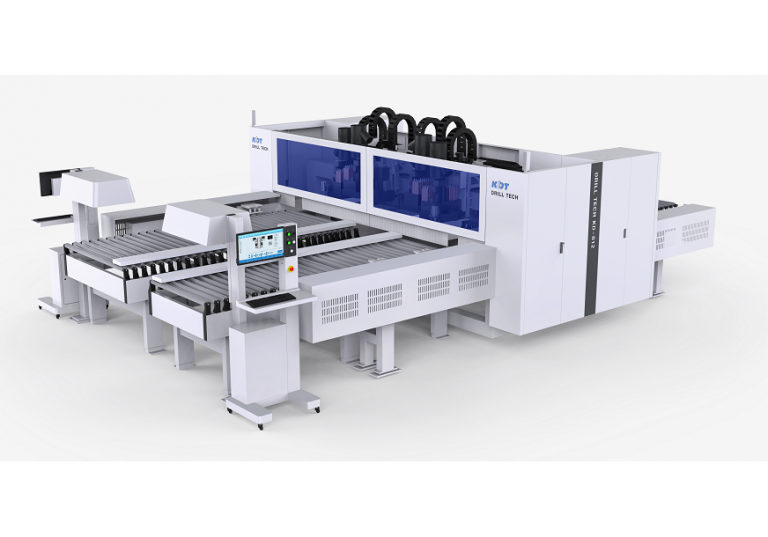

Сверлильно-присадочный центр с ЧПУ KD-812A
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов.
Станина с порталом для основных узлов — это фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации.
Производительность сверления до 6,5 шт /мин.
Максимальная рабочая ширина:
- Основной рабочий стол: 1220 мм;
- Дополнительный рабочий стол: 800 мм.
Технические характеристики
| Длина детали, мм. | 250-2800 |
| Ширина детали, мм. | 50-1200 50-800 |
| Толщина детали, мм. | 10-60 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 64 |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 24 |
| Кол-во вертикальных шпинделей (Нижняя группа) | 18 |
| Фрезерный узел, кВт | Сверху 5,5 кВт * 2 Нижний 3,5 кВт * 2 |
| Шпиндель присадочной группы, кВт | 2*2,2 |
| Диаметр аспирационного патрубка, мм. | φ200мм*4; φ100мм*2 |
| Размеры станка, мм. (ДхШхВ) | 5675*2820*2190 |
| Установленная мощность, кВт | 59,5 |
| Рабочее давление, Бар | 6 |
| Габаритные размеры, мм. | 7100L*4920W*2190H |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Независимые захваты
Два пневматических захвата заготовки работают независимо друг от друга. При перемещении длинных заготовок, в процессе обработки, захваты поочередно перехватывают заготовку. Обрабатываемая заготовка всегда удерживается двумя или каким-то одним из захватов. Таким образом достигается гарантия надежности позиционирования заготовки и отсутствует риск её смещения в процессе перемещения между операциями. Перемещение захватов происходит посредством сервомоторов, зубчатой передачи шестерня/рейка, по двум призматическим направляющим.
Позиционирование деталей
Позиционирование заготовки на станке, происходит без участия человека, благодаря автоматическому боковому выравнивателю.
Сверлильная голова
Компоновка верхних сверлильных групп: 16 – вертикальных шпинделей (16*4=64 шт.); 6 – горизонтальных шпинделей (6*4=24 шт.)
Компоновка нижней сверлильной группы: 9-вертикальных шпинделей (9*2=18 шт.)
Итого 106 шпинделей.
В стандартной комплектации установлены два фрезерных узла верхних (5,5кВт) + Два нижних (3,5 кВт)
Станина
Компьютер +XML / MPR, простота в эксплуатации
Работа с картами присадки из программы «Базис-мебельщик».
Формат файлов MPR, XML, DXF.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Сканер для считывания штрих-кодов
Сканер для считывания штрих-кодов входит в базовое оснащение станка.
Визуализация программы обработки в режиме реального времени
Программное обеспечение позволяет имитировать путь обработки исполнительных агрегатов. Теперь возможно спрогнозировать время обработки, до начала запуска программы на станке
Визуализация обработки — это новый шаг на пути к эффективному и высокотехнологичному производству.
Программное обеспечение позволяет снимать расширенную статистику о работе станка и количестве изготовленных деталей.
Станок интегрирован с программой «Базис»
