Сверлильная голова двухшпиндельная регулируемая 13-75 мм.

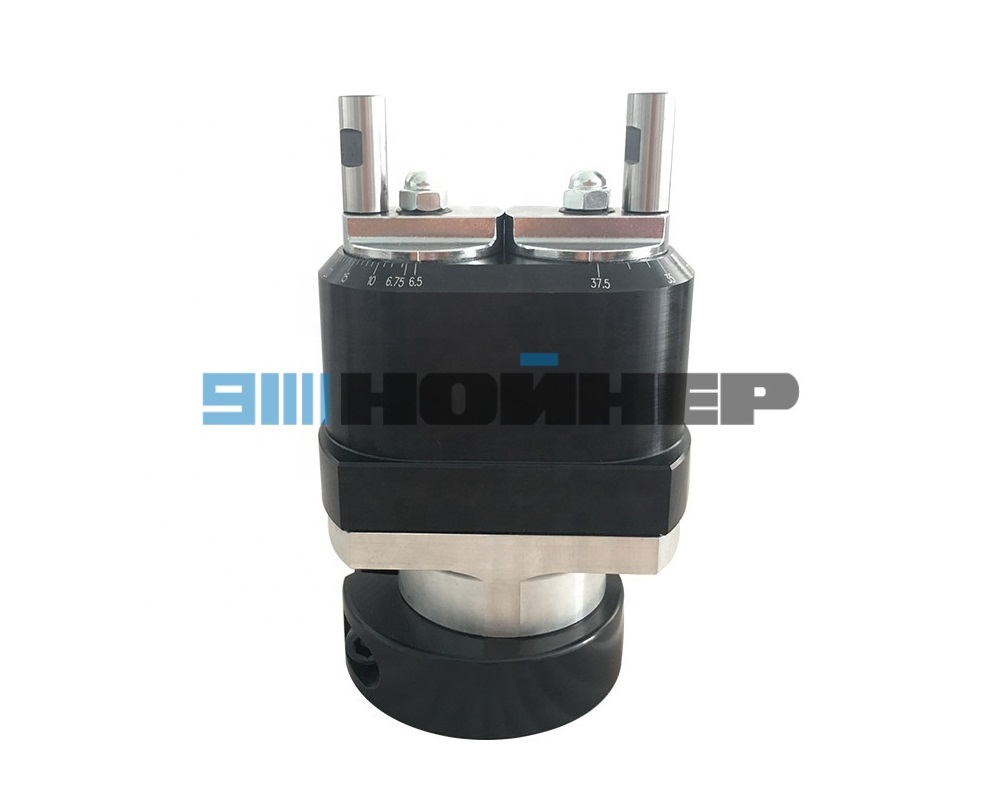

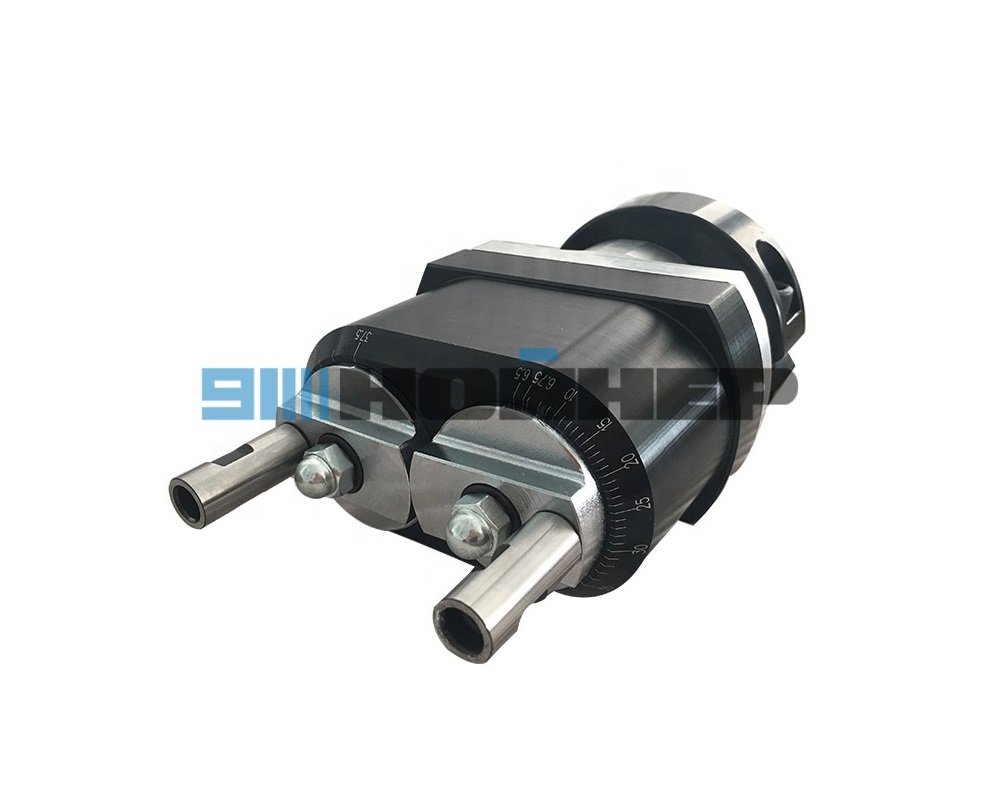

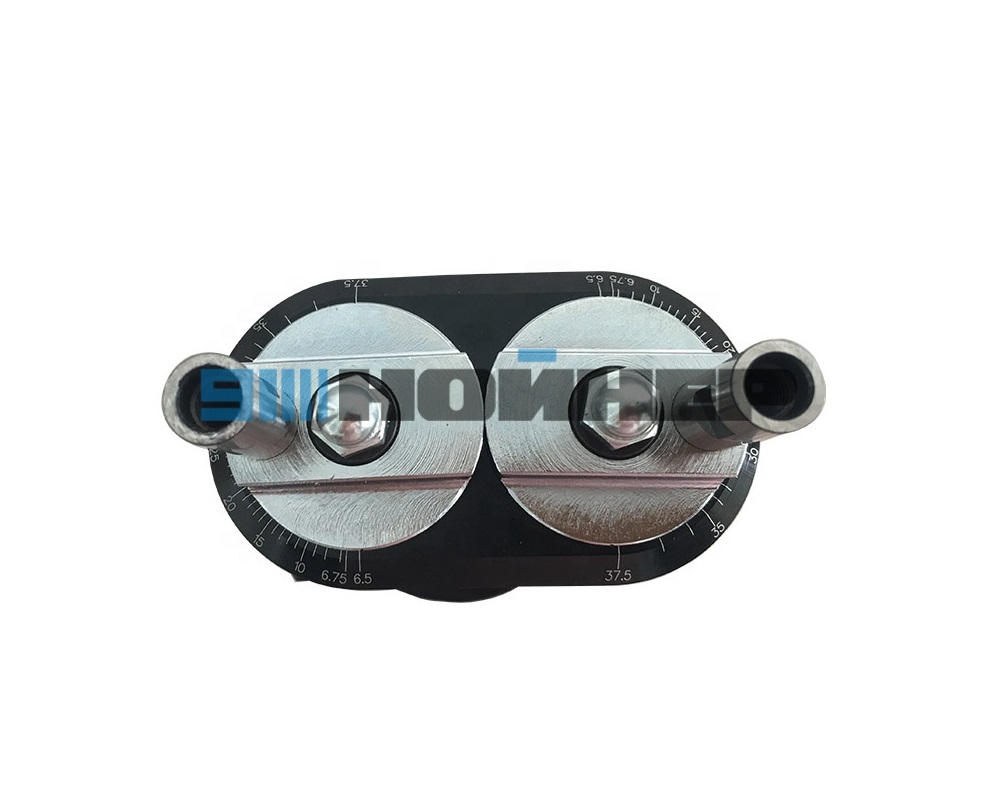

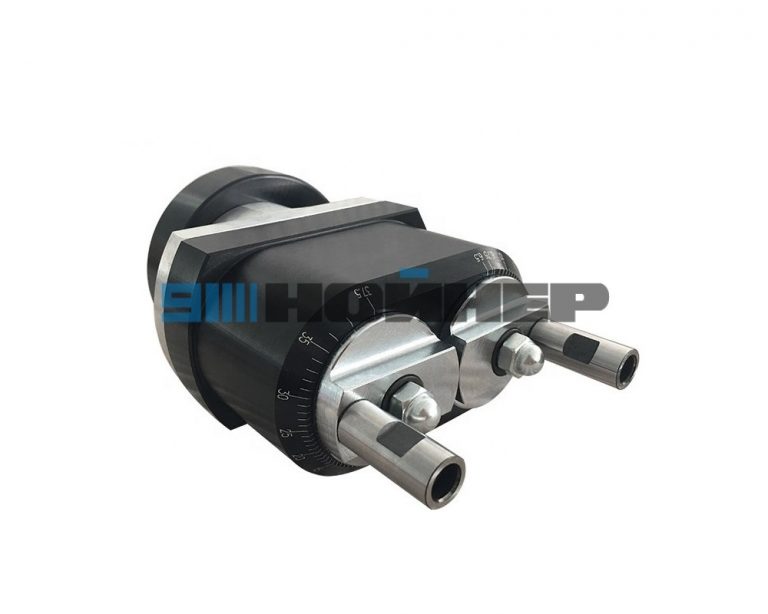

Двухшпиндельная сверлильная голова PLA-068 с регулировкой 13-75 мм
Сверлильная голова PLA-068 — двухшпиндельная регулируемая сверлильная головка для выполнения двух отверстий за один рабочий цикл. Межосевое расстояние между шпинделями регулируется от 13 до 75 мм.
Модель предназначена для использования в мебельном и столярном производстве, в том числе при сверлении древесины, ДСП, ЛДСП, МДФ и других древесных плит. Максимальная частота вращения составляет 4500 об/мин. Головка оснащена двумя быстрозажимными патронами для инструмента с хвостовиком до 10 мм.
PLA-068
2
13-75 мм
4500 об/мин
До 10 мм
Заказать сверлильную голову PLA-068
Укажите количество головок. Для подбора крепления и приводного двигателя можно приложить модель сверлильного станка, размеры посадочного узла или фотографию оборудования.
Технические характеристики PLA-068
| Характеристика | Значение |
|---|---|
| Модель | PLA-068 |
| Тип | Двухшпиндельная регулируемая сверлильная голова |
| Количество шпинделей | 2 |
| Регулируемое межосевое расстояние | 13-75 мм |
| Максимальная частота вращения | 4500 об/мин |
| Направление вращения выходных шпинделей | Левое и правое |
| Патроны | Быстрозажимные, до 10 мм |
| Передача вращения | От приводного шпинделя через механизм головки |
| Применение | Сверлильные операции на мебельных и столярных производствах |
| Приводной двигатель | Подбирается отдельно |
Для каких задач подходит двухшпиндельная сверлильная голова
PLA-068 применяется для сверления двух отверстий с заданным межосевым расстоянием. Регулируемая конструкция позволяет перенастраивать расположение шпинделей в пределах диапазона 13-75 мм.
Такое исполнение удобно при производстве корпусной мебели, столярных изделий и других деталей, где необходимо выполнять парные отверстия в соответствии с технологической картой.
Сверление парных отверстий в мебельных заготовках из древесины и древесных плит.
Выполнение повторяющихся сверлильных операций в деревянных деталях.
Изменение межосевого расстояния между двумя отверстиями без замены всей головки.
Конструкция и принцип работы PLA-068
Двухшпиндельная сверлильная голова получает вращение от приводного шпинделя станка или отдельного приводного узла. Внутренний механизм передает вращение на два выходных шпинделя с установленными сверлами.
Головка фиксируется на неподвижном фланце. Приводной шпиндель вращается внутри монтажного узла, передавая движение механизму сверлильной головы.
Выходные шпиндели имеют противоположные направления вращения. При выборе сверл необходимо учитывать направление вращения каждого шпинделя.

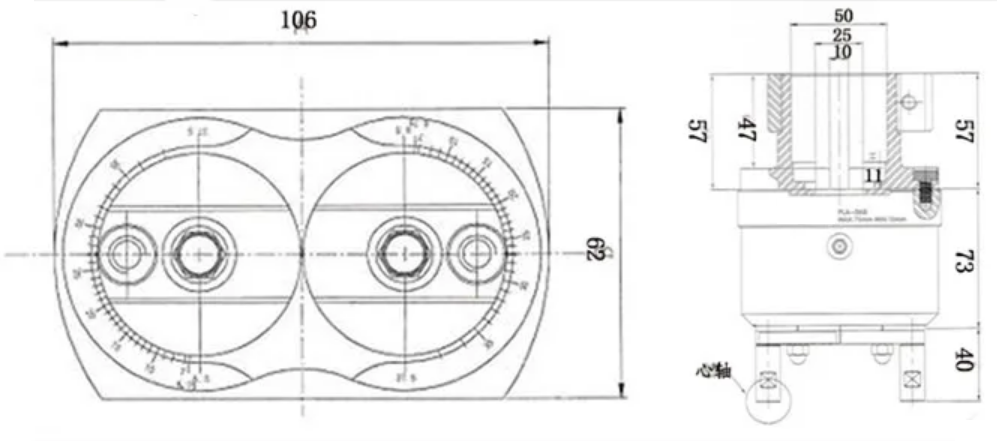

Чертеж сверлильной головы PLA-068
Для подбора и согласования установки используйте чертеж головки с монтажными размерами.
При подборе крепления необходимо сверить посадочные размеры, высоту, расположение крепежных элементов и параметры приводного соединения.
Особенности сверлильной головы PLA-068
Два рабочих шпинделя позволяют выполнять пару отверстий за одну рабочую подачу при соответствующей настройке оборудования.
Межосевое расстояние можно изменять под требуемое расположение отверстий в детали.
На выходных шпинделях предусмотрены патроны для крепления инструмента с хвостовиком до 10 мм.
Установка на сверлильный станок рассматривается с учетом конструкции крепления и параметров приводного узла.
Подбор и установка на сверлильный станок
PLA-068 может использоваться как часть сверлильного оборудования или при его переоснащении под операции с двумя отверстиями. Возможность установки зависит от конструкции конкретного станка.
При подборе следует учитывать посадку головки, приводное соединение, допустимую частоту вращения, направление вращения шпинделей и расположение обрабатываемой заготовки. При необходимости может потребоваться изготовление или доработка крепежных элементов.
Приводной двигатель и сопутствующее оборудование
Для работы сверлильной головы необходим совместимый привод. Если станок не имеет подходящего приводного узла, двигатель и элементы установки подбираются отдельно.
Отдельный приводной двигатель для применения со сверлильными головами соответствующей серии. Модель и монтажное исполнение подбираются под оборудование.
Сверлильный инструмент подбирается по обрабатываемому материалу, диаметру отверстия, хвостовику и направлению вращения.
Что проверить перед заказом PLA-068
Убедитесь, что расстояние между отверстиями соответствует диапазону регулировки 13-75 мм.
Сверьте монтажные размеры по чертежу с конструкцией станка и приводного узла.
Укажите требуемые диаметры отверстий, тип хвостовика и направление вращения инструмента.
Проверьте способ передачи вращения и соответствие оборотов допустимым параметрам головки.
Как заказать сверлильную голову PLA-068
НОЙНЕР принимает заявки на двухшпиндельные сверлильные головы PLA-068, приводные двигатели и сопутствующий инструмент для мебельного и деревообрабатывающего оборудования.
Для подготовки счета или коммерческого предложения укажите:
- Модель головки PLA-068.
- Необходимое количество.
- Модель и тип сверлильного станка.
- Требуемое расстояние между отверстиями.
- Необходимость подбора приводного двигателя и сверл.
- Город доставки и реквизиты организации.
Другие комплектующие для сверлильно-присадочного оборудования
Для обслуживания сверлильных станков и присадочных центров НОЙНЕР поставляет запасные части и инструмент. Если требуется несколько позиций, направьте общий список артикулов для подготовки коммерческого предложения.
Преимущества заказа компонентов в НОЙНЕР
Принимаем обозначения головок, параметры сверления и данные установленного оборудования.
Используем монтажные размеры и техническую документацию при подборе исполнения.
Можно направить фотографии существующей головки, крепления или шильдика станка.
Рассматриваем запросы на головки, двигатели, сверла и другие комплектующие для производства.
Подготавливаем предложение с учетом выбранных позиций, количества и условий поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать сверлильную голову PLA-068
Укажите количество и параметры оборудования для получения цены, счета или коммерческого предложения.
Частые вопросы о сверлильной голове PLA-068
Какое расстояние между шпинделями регулируется у PLA-068?
Межосевое расстояние между двумя шпинделями регулируется от 13 до 75 мм. Это позволяет выполнять парные отверстия с разным расстоянием между центрами.
Какие сверла можно устанавливать?
Головка оснащена двумя быстрозажимными патронами для хвостовиков до 10 мм. Сверла подбираются по материалу, диаметру, направлению вращения и режиму обработки.
Подходит ли PLA-068 для любого сверлильного станка?
Возможность установки зависит от посадочных размеров, крепления и приводного соединения конкретного станка. Перед заказом необходимо сверить параметры по чертежу.
Можно ли заказать двигатель вместе со сверлильной головой?
Да, можно направить запрос на подбор приводного двигателя серии PLA/PH вместе со сверлильной головой PLA-068. Возможность совместной поставки и параметры привода согласовываются при обработке заявки.
