Строгальные барабаны (Россия)

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

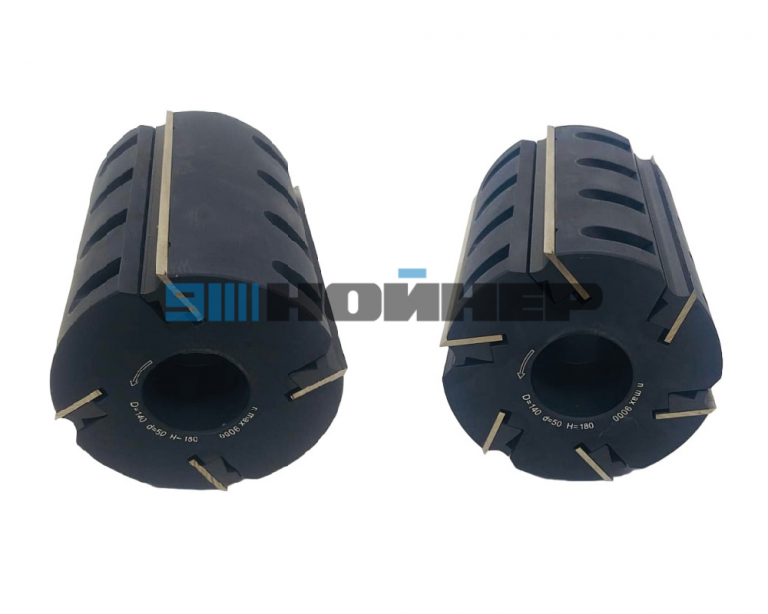

Ножевые барабаны и строгальные головы легкосплавные, а так же фрезы цилиндрические фуговальные — вид деревообрабатывающего инструмента используемый для профильного или плоского строгания на фрезерных и четырехсторонних продольно — строгальных станках.

Имеют легкосплавные головы основания изготовленные из специального алюминиевого сплава для облегчения веса инструмента. Механическое крепление 2-6 тонких (3 мм) ножей из быстрорежущей стали, или стали с напайкой твердого сплава для плоского строгания (фугования). Количество устанавливаемых ножей — четыре (Z=4) или шесть (Z=6) идут в комплекте.



Z4 Размеры, мм Кол-во ножей
алюминиевый корпус D B d
125 60 32-50 4
125 80 32-50 4
125 100 40-50 4
125 120 40-50 4
125 150 40-50 4
125 180 40-50 4
125 200 40-50 4
125 230 40-50 4
140 60 32-50 4
140 80 32-50 4
140 100 40-50 4
140 120 40-50 4
140 150 40-50 4
140 180 40-50 4
140 200 40-50 4
140 230 40-50 4
Z6 Размеры, мм Кол-во ножей
алюминиевый корпус D B d
125 60 32-50 6
125 80 32-50 6
125 100 40-50 6
125 120 40-50 6
125 150 40-50 6
125 180 40-50 6
125 200 40-50 6
125 230 40-50 6
140 60 32-50 6
140 80 32-50 6
140 100 40-50 6
140 120 40-50 6
140 150 40-50 6
140 180 40-50 6
140 200 40-50 6
140 230 40-50 6

Применяемые материалы

Для изготовления облегчённых корпусов фрез и строгальных голов используется высокопрочный термоупрочняемый алюминиевый сплав В95Т1. Обычная сфера его применения — конструктивные элементы, испытывающие повышенную нагрузку на сжатие. Высокая прочность здесь достигается благодаря образованию в массе сплава твёрдых кристаллических связей.
Обычно для изготовления фрез по дереву производители используют сплав Д16Т. Здесь применен более совершенный сплав В95Т1, твёрдость которого на 45% выше. Для пользователя это означает увеличение срока эксплуатации инструмента за счёт сохранения его геометрии и обеспечения повышенной долговечности резьбовых соединений и посадочных отверстий.

Качество балансировки

Деревообработчикам хорошо известно, как вибрирует шпиндель станка при работе с неуравновешенной фрезой. Вибрация ведёт к повышенной нагрузке на подшипники, усталости фундаментов и, как следствие, к снижению качества обработки дерева. Для дереворежущих фрез, работающих при частотах вращения до 9000 об/мин, показатель допустимого остаточного дисбаланса жёстко регламентируется нормативной документацией и не может превышать 1 г*см на килограмм массы инструмента.
Все данные фрезы проходят балансировку на специализированном высокоточном станке марки CIMAT, в котором обеспечена непрерывная калибровка измерительной части и специальная калибровка ротора. Возможности этого станка позволяют обеспечить точность балансировки, на порядок превышающую стандартные требования (класс «В» по ГОСТ 20076 — 2007). Новейший измерительный модуль, которым укомплектован станок, позволяет вести измерения как в одной, так и в двух плоскостях, а также автоматически рассчитывать величины добавляемого корректировочного веса с распределением по углам. Станок оснащён системой удаления дисбаланса с устройством компенсации сил. Это предотвращает ошибки при переносе детали на отдельный пост удаления дисбаланса. Помимо этого, специальные прецизионные адаптеры обеспечивают высокую повторяемость зажатия детали. Всё это гарантирует высочайшее качество балансировки производимых нами фрез.

К строгальным барабанам подходят строгальные ножи.
